I-13
SUSTAIN PHONES/ OUTPUT DC 9V
Presa PHONES/OUTPUT
Collegamento audio
SINISTRA DESTRA
Ingresso ausiliario (AUX IN) o
terminale simile di amplificatore audio
Bianca Rossa
Spina a
piedino
Spina normale
stereo
Amplificatore per
chitarra,
amplificatore
per tastiera, ecc.
1
2
3
MIDI OUT IN
INPUT 1
INPUT 2
Connettore per spina a piedino Spina a piedino (rossa)
Spina a piedino (bianca)
Spina normale stereo Amplificatore
per tastiera o
chitarra
Al terminale
PHONES/OUTPUT
della tastiera
Spina normale
SUSTAIN PHONES/ OUTPUT DC 9V
SP-10
MIDI OUT IN
Terminale SUSTAIN
622A-F-083A

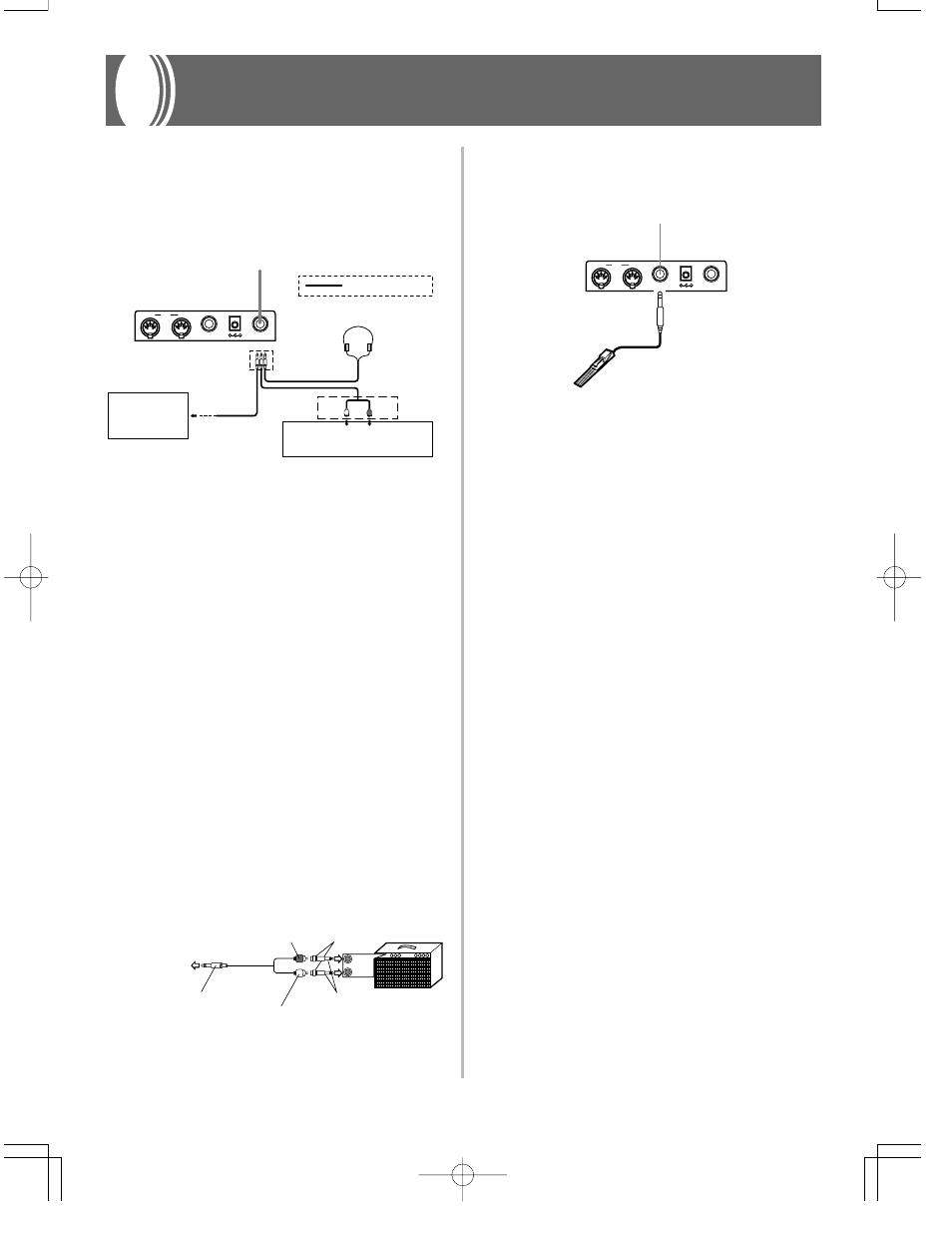

Collegamenti
Presa PHONES/OUTPUT
Prima di collegare le cuffie o un altro apparecchio esterno, accertarsi
innanzitutto di abbassare l’impostazione del livello del volume della
tastiera e dell’apparecchio collegato. Quindi, è possibile regolare il
volume sul livello desiderato dopo aver completato i collegamenti.
[Pannello posteriore]
Collegamento delle cuffie (figura 1)
Il collegamento delle cuffie silenzia l’emissione del suono dai diffu-
sori della tastiera, consentendo così di suonare anche di sera tardi
senza la preoccupazione di disturbare gli altri.
Collegamento di un apparecchio audio (figura 2)
Collegare la tastiera ad un apparecchio audio usando un cavo di col-
legamento disponibile in commercio con una spina normale ad un
capo e due spine a piedino all’altro capo. Notare che la spina norma-
le da collegare alla tastiera deve essere una spina stereo, altrimenti
sarà possibile emettere soltanto uno dei canali stereo. In questa con-
figurazione, normalmente regolare il selettore di ingresso dell’appa-
recchio audio nella posizione corrispondente al terminale (di solito
contrassegnato da AUX IN o da un’indicazione simile) al quale è col-
legato il cavo dalla tastiera. Per i dettagli, fare riferimento alla docu-
mentazione allegata all’apparecchio audio.
Amplificatore per strumenti musicali (figura 3)
Usare un cavo di collegamento disponibile in commercio per colle-
gare la tastiera ad un amplificatore per strumenti musicali.
❚ NOTA ❚
Accertarsi di usare un cavo di collegamento avente una spina normale
stereo sul capo da collegare alla tastiera, e sull’altro capo un connettore
che fornisce l’ingresso per due canali (sinistro e destro) all’amplificatore al
quale si sta collegando la tastiera. Un tipo di connettore sbagliato su uno
dei due capi del cavo può causare la perdita di uno dei canali stereo.
Quando si collega la tastiera ad un amplificatore per strumenti musi-
cali, regolare il volume della tastiera su un livello relativamente bas-
so ed effettuare le regolazioni per il volume di uscita usando i co-
mandi sull’amplificatore.
[Esempio di collegamento]
❚ NOTA ❚
È anche possibile collegare il terminale MIDI della tastiera ad un computer
o ad un sequencer. Per i dettagli, fare riferimento a “MIDI” a pagina I-30.
Terminale SUSTAIN
È possibile collegare un pedale di prolungamento (SP-2 o SP-10) op-
zionale al terminale SUSTAIN per abilitare le funzioni sotto descrit-
te.
Pedale di prolungamento
• Con i toni di piano, la pressione del pedale fa sì che le note siano
prolungate, proprio come il pedale del forte di un piano.
• Con i toni di organo, la pressione del pedale fa sì che le note conti-
nuino a suonare fino a quando il pedale viene rilasciato.
Accessori in dotazione e accessori opzionali
Usare soltanto gli accessori in dotazione e gli accessori opzionali spe-
cificati per questa tastiera. L’uso di accessori non autorizzati può com-
portare il pericolo di incendi, scosse elettriche e lesioni alle persone.
