22
>> Collegamenti
Collegamento di diffusori al sistema
È possibile effettuare un collegamento cablato
di un massimo di dodici diffusori e subwoofer
al televisore utilizzando cavi Power Link.
Prima di collegare dispositivi aggiuntivi,
scollegare tutti gli impianti dalla rete elettrica.
A seconda del tipo di diffusori che si collegano
al televisore, è possibile che siano necessari
altri tipi di cavi o adattatori. Cavi e adattatori
sono disponibili presso il rivenditore
Bang & Olufsen.
Collegamento dei diffusori
> Collegare un cavo Power Link alla presa
appropriata sui diffusori che si desidera
collegare al sistema.*
1
> Collegare quindi i cavi alle prese
contrassegnate PL 1–6 sul sistema.
> Collegare un cavo Power Link alle prese
pertinenti su un subwoofer.
> Collegare il cavo a una presa disponibile
contrassegnata PL 1–6 sul sistema.
> Ricollegare alla rete elettrica il televisore
e i diffusori collegati.
1 *Ricordarsi di impostare l'interruttore del
diffusore sulla posizione destra e sinistra a
seconda del posizionamento del diffusore - a
sinistra o a destra della posizione di ascolto.
Se si desidera collegare due diffusori a una
presa PL sul sistema e non è possibile usare
un unico cavo per collegare le due unità, sarà
necessario utilizzare uno splitter; contattare il
proprio rivenditore Bang & Olufsen per
ulteriori informazioni.
Subwoofer

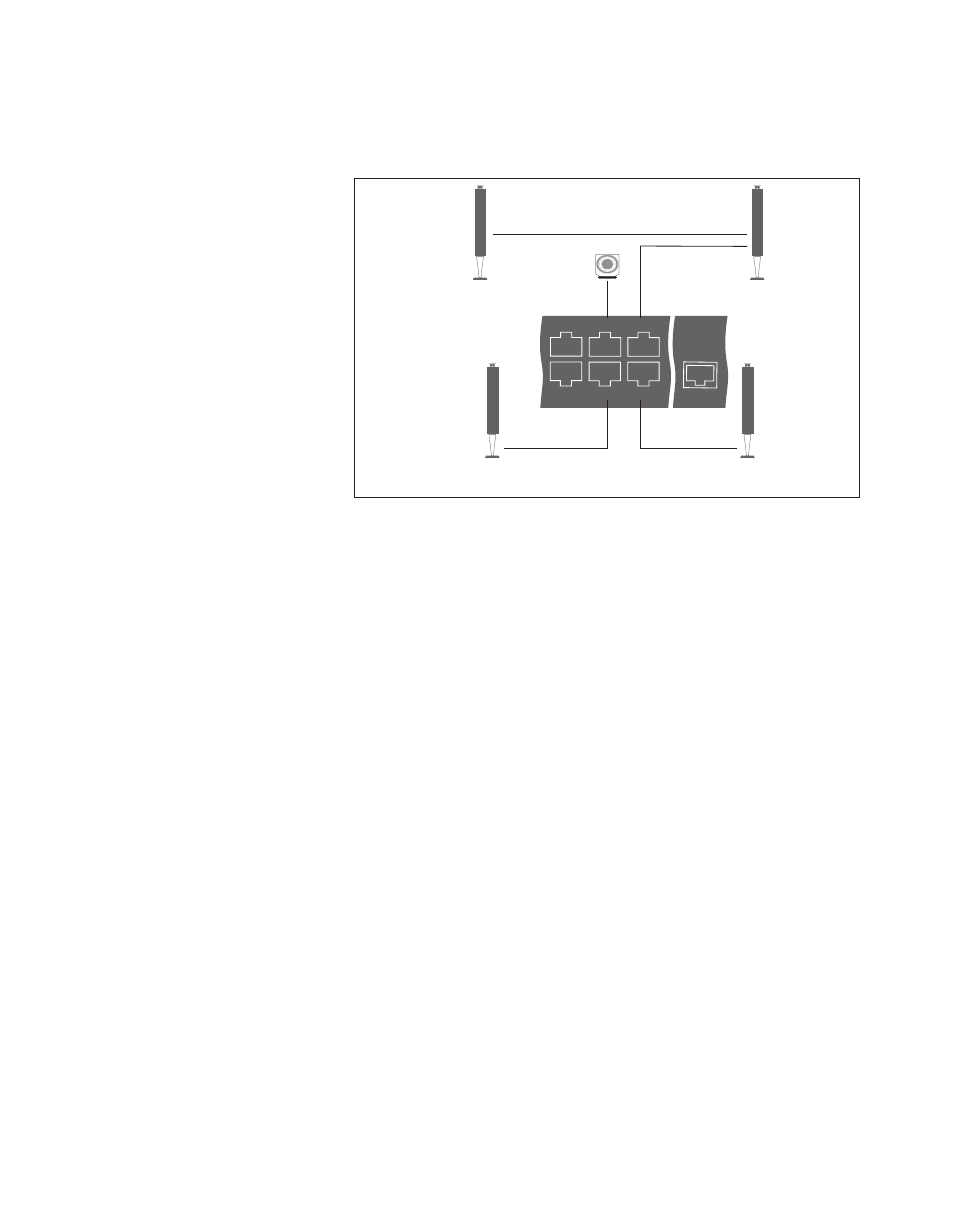

Diffusore frontale Diffusore frontale
PL 1 PL 2 PL 3
NOT
USED
PL 4 PL 5
PL 6
Surround Surround
Esempio di una configurazione dei diffusori.
