5 Collegamento elettrico
5.1 Panoramica dei punti di collegamento
5.1.1 Vista esterna

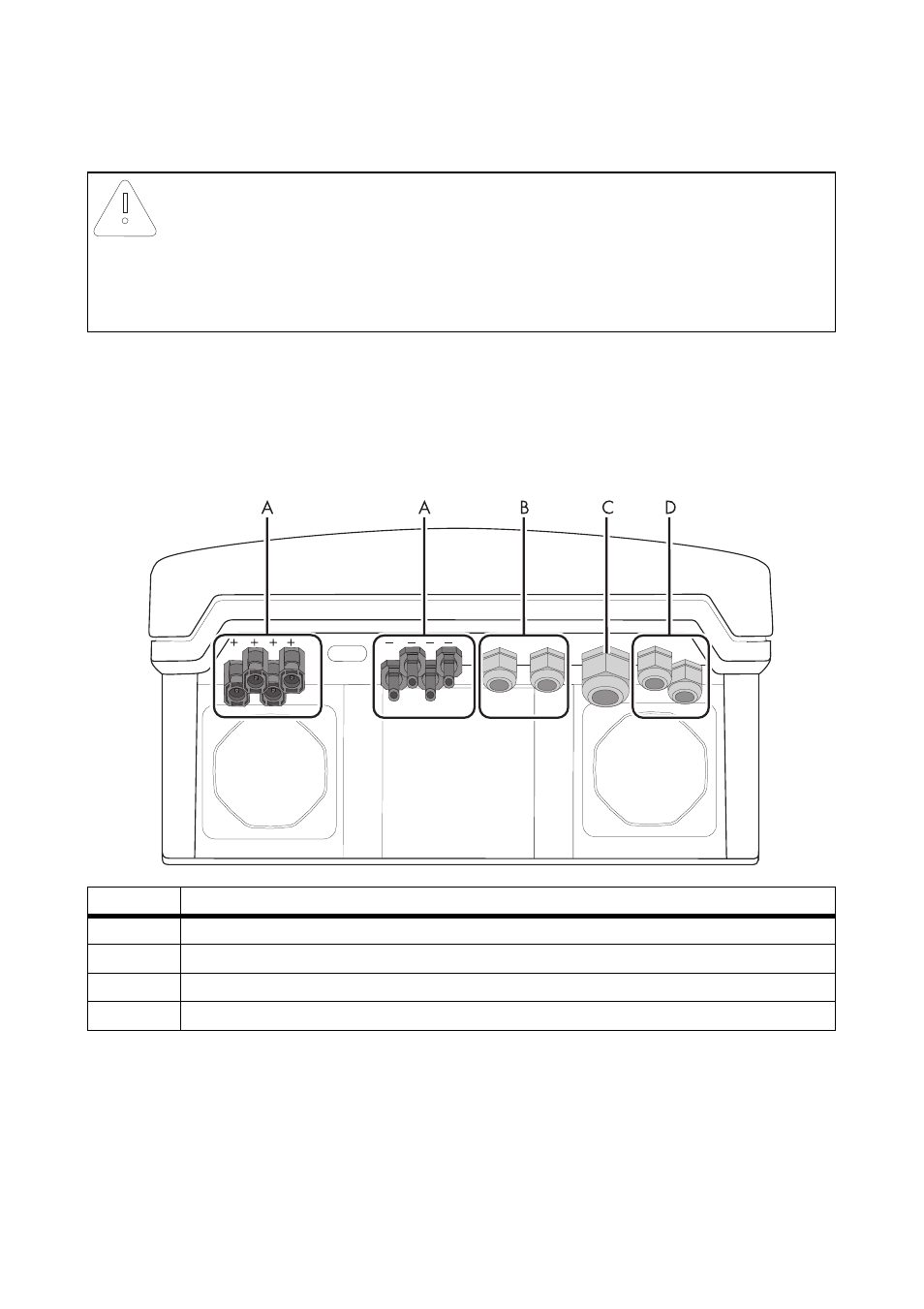

La seguente figura mostra l'assegnazione dei singoli punti di collegamento sul fondo dell'inverter.
AVVISO
Danneggiamento dell'inverter per scarica elettrostatica.
Eventuali scariche elettrostatiche possono provocare danni irreparabili ai componenti
interni dell'inverter.
• Prima di toccare un componente scaricare la propria carica elettrostatica.
Oggetto Descrizione
A
Connettore a spina CC per il collegamento del piccolo impianto eolico
B
Pressacavo per la comunicazione opzionale tramite RS485 (PG16)
C
Pressacavo per collegamento di rete (CA) (12 mm - 25 mm)
D
Pressacavo per SMA Power Balancer
