SMA Technologie AG Requisiti per l'installazione
Istruzioni per l’installazione SMC50_60-12:SI3806 Pagina 15
5.2 Requisiti del generatore FV
Il Sunny Mini Central 5000/6000 è stato progettato per grandi impianti con struttura
omogenea (moduli dello stesso tipo, con orientamento e inclinazione identici).
Le istruzioni sul dimensionamento sono contenute nel relativo tool "Sunny Design",
che può essere scaricato dal sito Internet
www.SMA-Italia.com .
L'apparecchio è dotato di otto connettori a spina (due per ogni stringa) per il
collegamento dei generatori FV. Pertanto, anche le linee di collegamento del
generatore FV devono essere dotate di tali connettori a spina.
Il Sunny Mini Central 5000/6000 può essere collegato al generatore FV mediante
un connettore a spina MC (versione nuova) oppure Tyco.
Il tipo di collegamento del vostro Sunny Mini Central 5000/6000 dipende
dall’opzione scelta al momento dell’ordine.
Come accessorio è disponibile un set preconfezionato per il collegamento di fili
sciolti di una stringa. (codice d'ordine SMA: „MC-SET“ per Multi-Contact versione
nuova; „TYCO-SET” per connettore a spina TYCO).

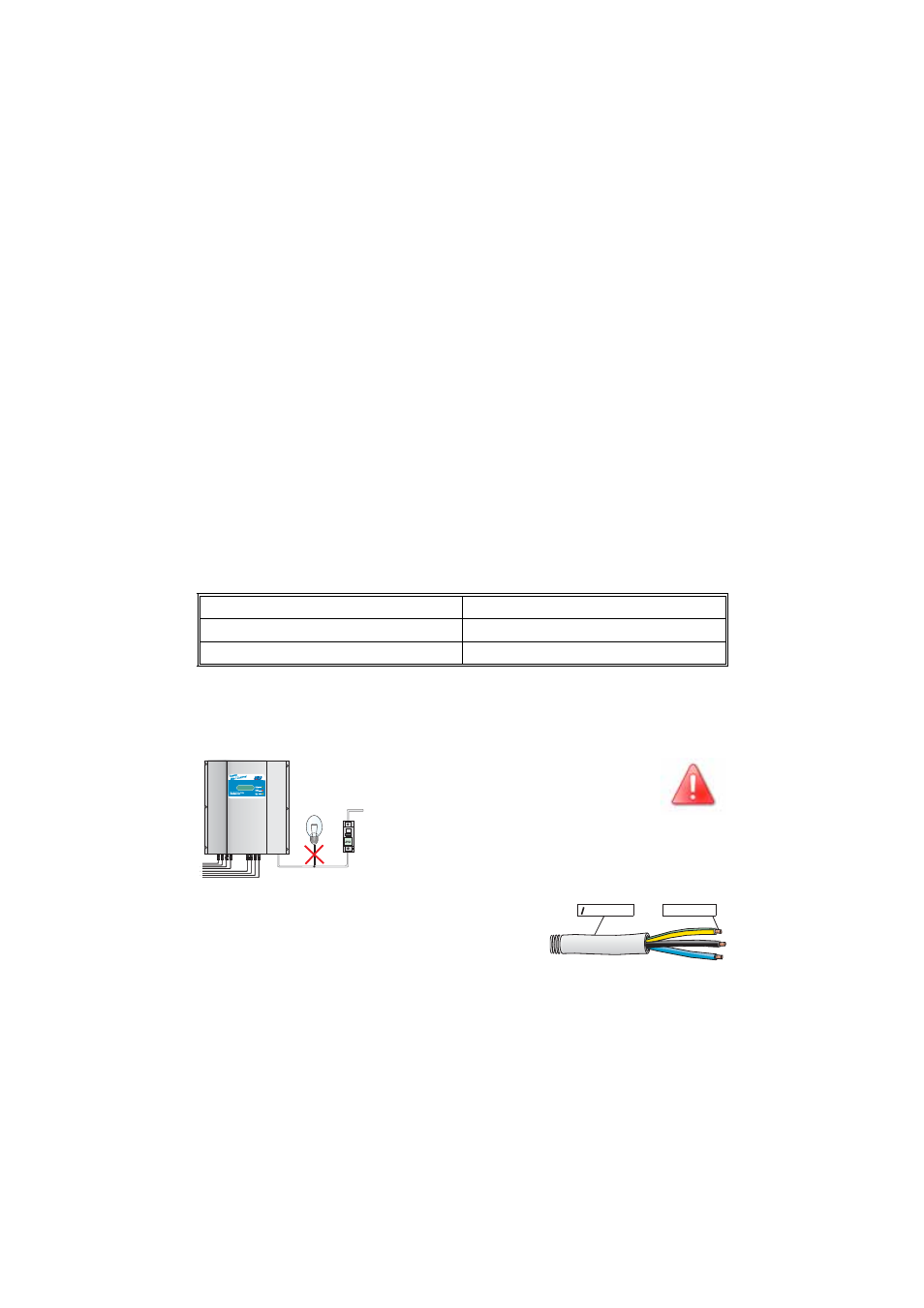

5.3 Rete a bassa tensione 230 V (CA)
Vanno osservate le disposizioni tecniche vigenti in materia e le disposizioni speciali
del gestore della rete locale.
I morsetti di collegamento del Sunny Mini Central
5000/6000 sono adatti per conduttori con sezioni fino
a 16 mm². Il diametro esterno del cavo dovrebbe
misurare da 11 mm a 25 mm. Se utilizzate un cavo il
cui diametro è inferiore a 14 mm (ma misura almeno 11 mm) è necessario sostituire
la bussola di gomma nel collegamento a vite con quella fornita in dotazione.
Il collegamento deve essere a tre fili (L, N, PE).
Valori massimi per l'ingresso CC
Tensione max. 600 V (CC)
Corrente di corto circuito max. 26 A (CC)
Per la sicurezza del circuito
(protezione della linea) è necessario
un interruttore automatico 40 A.
Prima di questo interruttore non si
devono collegare utenze.
o max. 16 mm² 11 ... 25 mm
