SMA Solar Technology AG 5 Montaggio
Istruzioni per l’installazione SMB-IA-it-10 19
2. Inserire lo zoccolo del Sunny Main Box Cabinet nella fossa scavata in modo tale che il lato con
il pannello dello zoccolo sia rivolto in avanti.
3. Rimuovere il pannello superiore zoccolo.
4. Posare tutti i cavi di collegamento, precedentemente raggruppati spazialmente, nello zoccolo.
5. Riempire la fossa per metà con ghiaia o sabbia. Ricorrere a una granulazione compresa tra
2 mm e 4 mm.
5.2.3 Montaggio di Sunny Main Box Cabinet sullo zoccolo
1. Rimuovere le 4 viti di fissaggio dalla piastra di fondo di Sunny Main Box Cabinet.

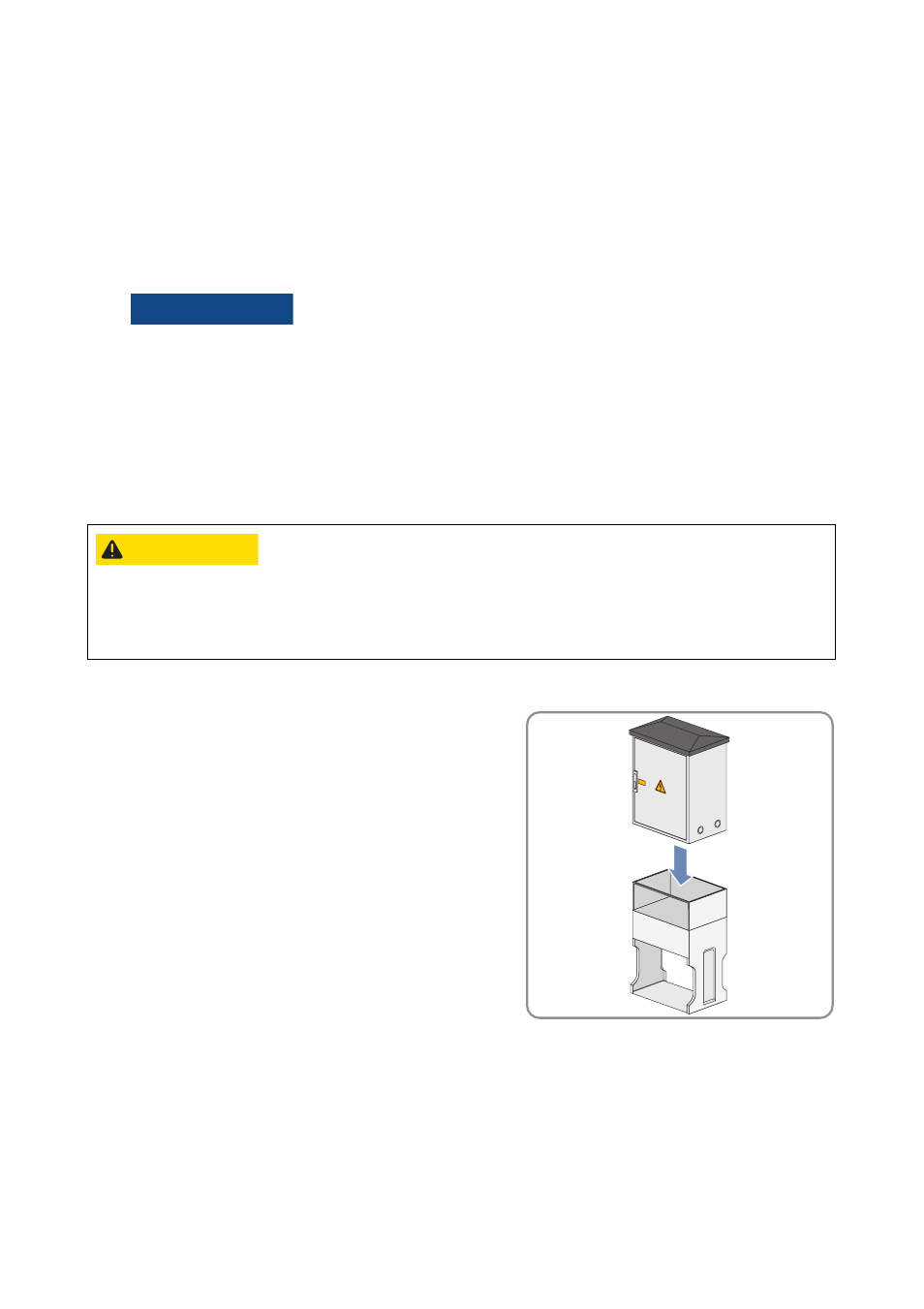

2. Appoggiare Sunny Main Box Cabinet sullo
zoccolo.
3. Fissare Sunny Main Box Cabinet sullo zoccolo utilizzando le viti rimosse precedentemente
(coppia: 10 Nm).
4. Assicurarsi che Sunny Main Box Cabinet sia ben in sede.
5. Introdurre tutti i cavi di collegamento in Sunny Main Box-Cabinet attraverso la piastra di fondo
e fissarli alla guida di supporto interna.
6. Montare le 2 viti di sicurezza sul lato interno della piastra di fondo per proteggere il pannello
superiore dello zoccolo da aperture non autorizzate.
6. "77*40
Danneggiamento di Sunny Main Box Cabinet dovuto a penetrazione di umidità
L'infiltrazione di umidità può causare condensa, corrosione e correnti di dispersione. L'utilizzo
del materiale isolante dello zoccolo previene l'infiltrazione di umidità.
• Riempire il vano restante dello zoccolo con materiale isolante. Ricorrere a una
granulazione compresa tra 4 e 8 mm.
"55&/;*0/&
Pericolo di schiacciamento a causa della caduta di Sunny Main Box Cabinet
• Durante il montaggio, tenere presente il peso di Sunny Main Box Cabinet di 96 kg.
• Trasporto del Sunny Main Box Cabinet con un paranco adatto.
