5 Collegamento elettrico
5.1 Sicurezza
5.2 Panoramica dei punti di collegamento
5.2.1 Vista esterna

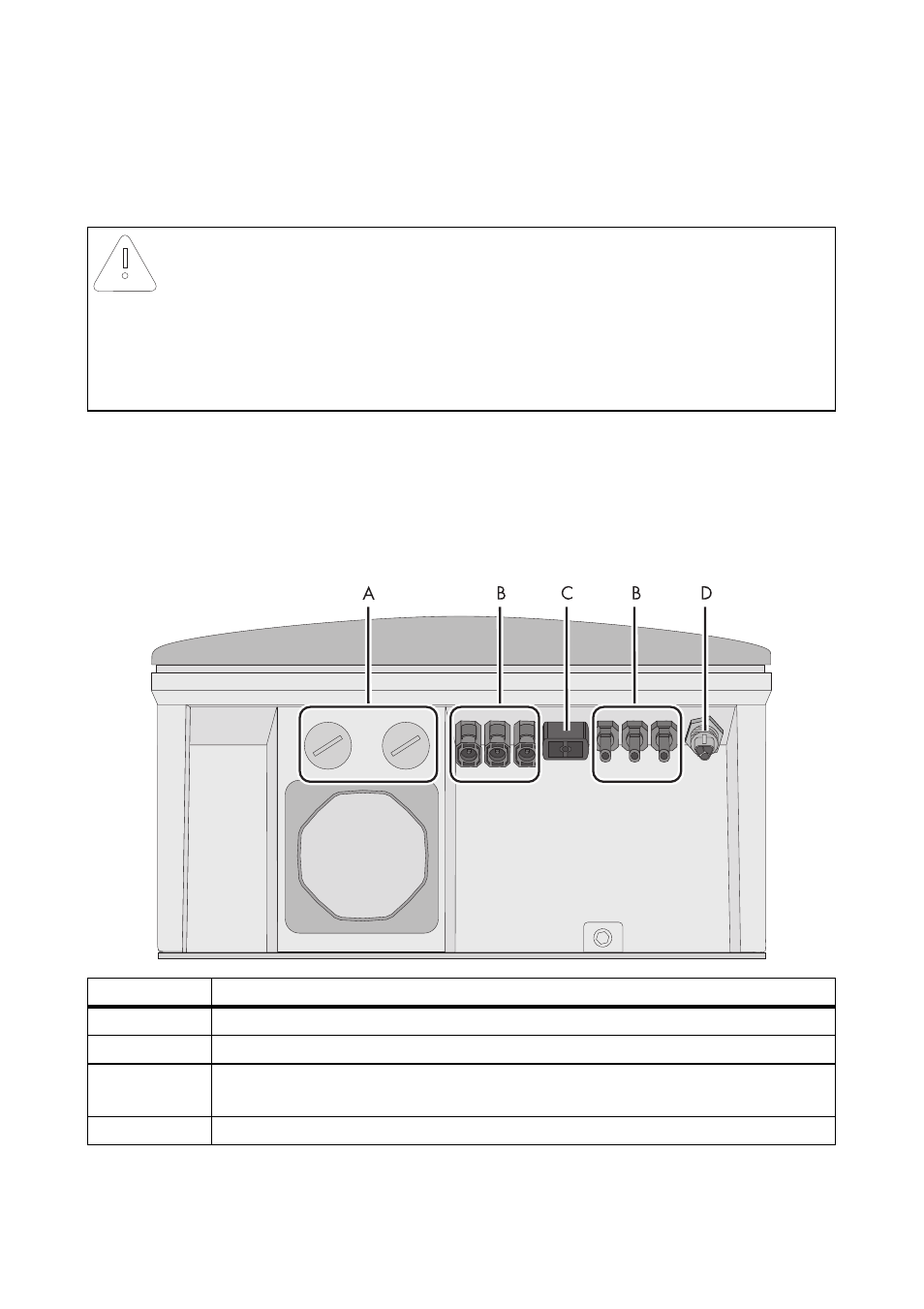

La seguente figura mostra l'assegnazione dei singoli punti di collegamento sul fondo dell'inverter.
* Se è stato ordinato senza ESS, l'inverter deve essere dotato di 2 connettori a spina CC negativi e 2 positivi.
** Opzionale
AVVISO
Danneggiamento dell'inverter per scarica elettrostatica!
Le scariche elettrostatiche possono provocare danni irrimediabili ai componenti interni
dell'inverter.
• Prima di toccare un componente all'interno dell'inverter, scaricare la propria carica
elettrostatica toccando un oggetto collegato a terra.
Oggetto
Descrizione
A
Aperture dell'involucro per la comunicazione (con tappo cieco)
B
Connettore a spina CC per il collegamento delle stringhe FV*
C
Connettore femmina per il collegamento del sezionatore di carico
Electronic Solar Switch (ESS)**
D
Connettore femmina CA per il collegamento alla rete
