SMA SB 3000TL-20 Installation - Manuale (Pagina 52)

Collegamento elettrico SMA Solar Technology AG
52 SB30TL_40TL_50TL-IIT103630 Istruzioni per l’installazione

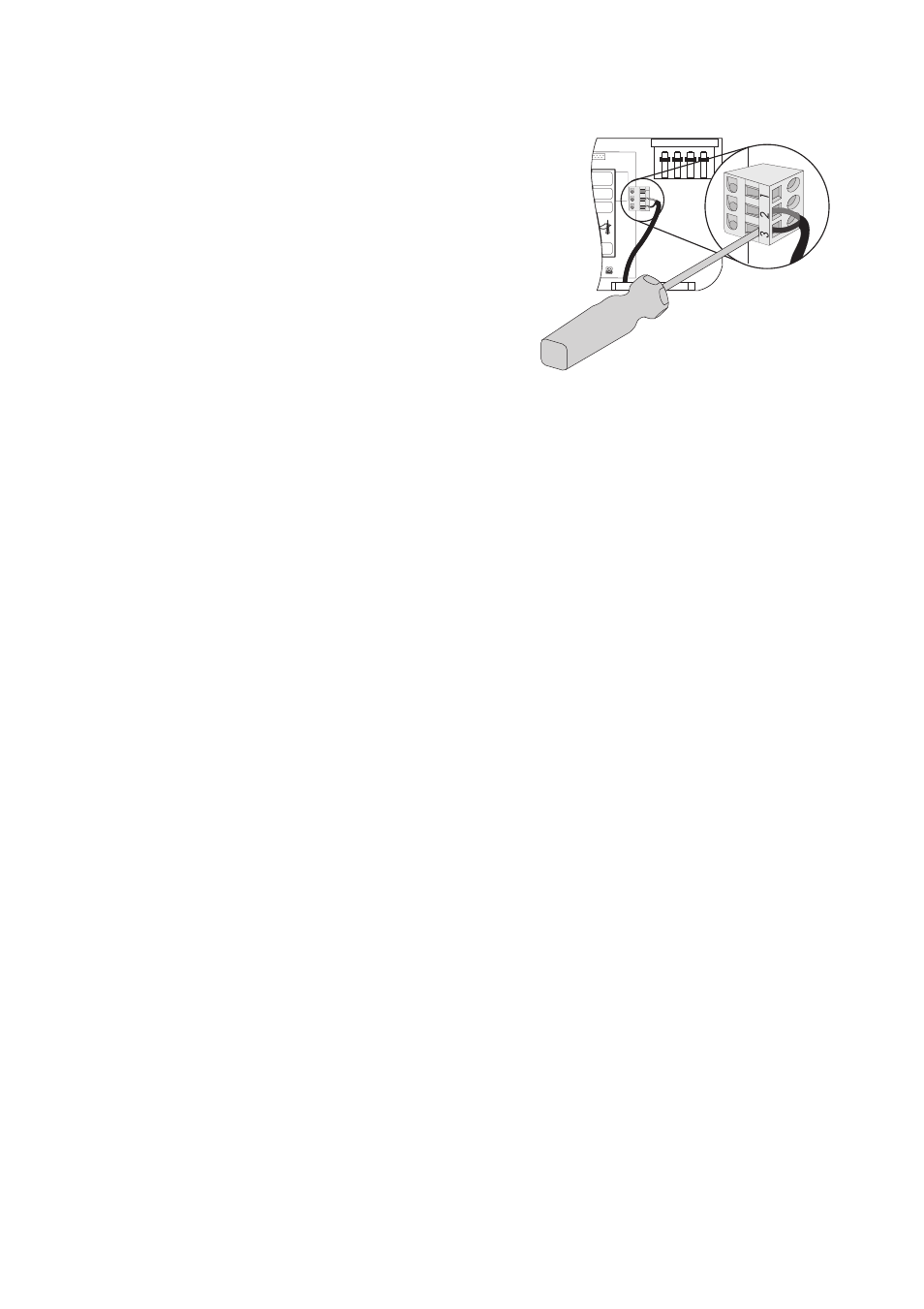

5. Collegare i fili ai morsetti servendosi di un
cacciavite.
Nello schema di collegamento sono riportati i punti
di collegamento dei fili, a seconda che si desideri
un messaggio di funzionamento o di errore.
6. Riavvitare saldamente il dado a risvolto sul pressacavo.
7. Chiudere l'inverter come descritto nel capitolo 7.3 ”Chiusura dell'inverter” (Pagina 65).
8. Attivare la tensione di alimentazione.
☑ Il relè multifunzione è ora in servizio.
5.6.3 Modulo di comunicazione
L'inverter può essere dotato di un modulo di comunicazione, al fine di comunicare via cavo con
apparecchi speciali per il rilevamento di dati (per es. Sunny WebBox) o un PC dotato di corrispettivo
software (per es. Sunny Data Control).
Lo schema di cablaggio completo e la descrizione per il montaggio sono riportati nelle istruzioni del
modulo di comunicazione.
