6.4.2 Preparazione di connettori a spina CC
Per il collegamento all'inverter è necessario che tutti i cavi di collegamento ai moduli FV siano dotati
dei connettori a spina CC forniti in dotazione.
Preparare i connettori a spina CC come descritto di seguito. Rispettare la corretta polarità dei
connettori. I connettori a spina CC sono contrassegnati con "+" e "‒".
Requisiti dei cavi
• Utilizzare un cavo PV1-F.
Procedura

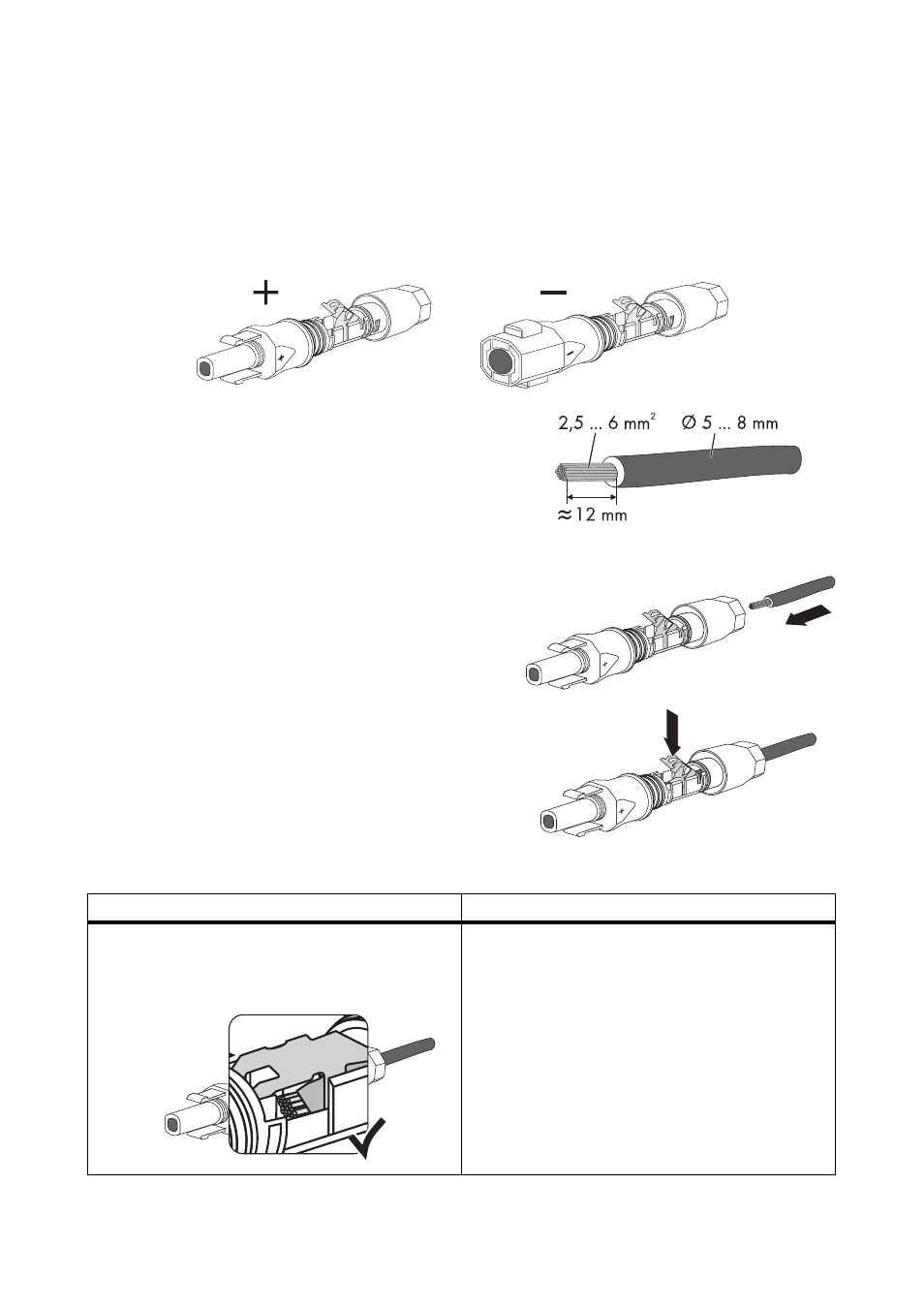

1. Introdurre il cavo spelato fino in fondo nel
connettore a spina CC.
2. Spingere il morsetto.
☑ Il morsetto scatta in posizione.
3. Assicurarsi che sia ben fisso in sede:
Risultato Provvedimento
☑ Se il cavetto è visibile nella camera del
morsetto significa che il cavo è inserito
correttamente.
• Procedere con il punto 4.
