SMA Technologie AG Dimensionamento di un interruttore di protezione di linea
Istruzioni per l’installazione SB2800i-11:SI4106 pagina 39
9 Dimensionamento di un interruttore di
protezione di linea
Dati tecnici necessari degli inverter utilizzati:
• Corrente di uscita max. = 14,14 A
• Protezione max. consentita dell'inverter = 16 A
La scelta della linea, il tipo di posa e le temperature ambiente nonché altre
condizioni di base limitano la protezione massima della linea.
• Per il nostro esempio abbiamo ipotizzato che la linea scelta (2,5 mm²) per la
posa esemplare possa portare una corrente nominale von 18,9 A.
Scelta degli interruttori di protezione di linea:
• La corrente nominale massima possibile della linea utilizzata e la protezione
massima possibile dell'inverter limitano ora la corrente nominale massima degli
interruttori di protezione di linea.
• Nel nostro esempio sono possibili 16 A.
Tuttavia, si deve controllare ancora l'utilizzabilità termica degli interruttori di
protezione di linea.
Esempio di dimensionamento termico di un interruttore di protezione di linea
per un impianto fotovoltaico di autoproduzione con funzionamento parallelo
alla rete

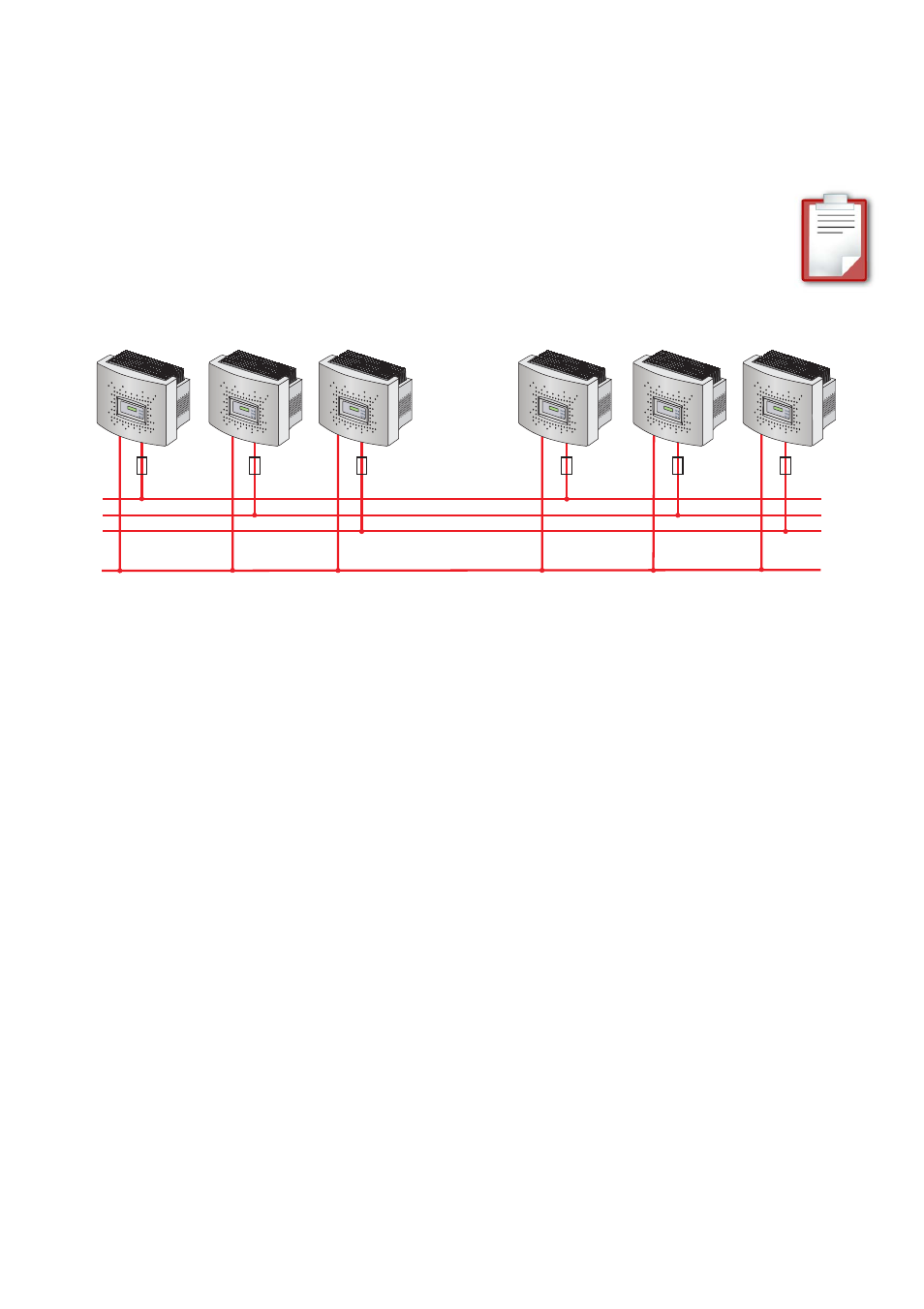

Si ipotizza un impianto FV con 9 inverter Sunny Boy 2800i, con tre inverter per
fase.
L1
L2
L3
N
...
Sunny Boy Sunny Boy Sunny Boy Sunny Boy Sunny Boy Sunny Boy Sunny Boy Sunny Boy Sunny Boy Sunny Boy Sunny Boy Sunny Boy
