SMA Technologie AG Trasmissione dati in Internet
Istruzioni per l’uso SDC-TIT080642 Pagina 157

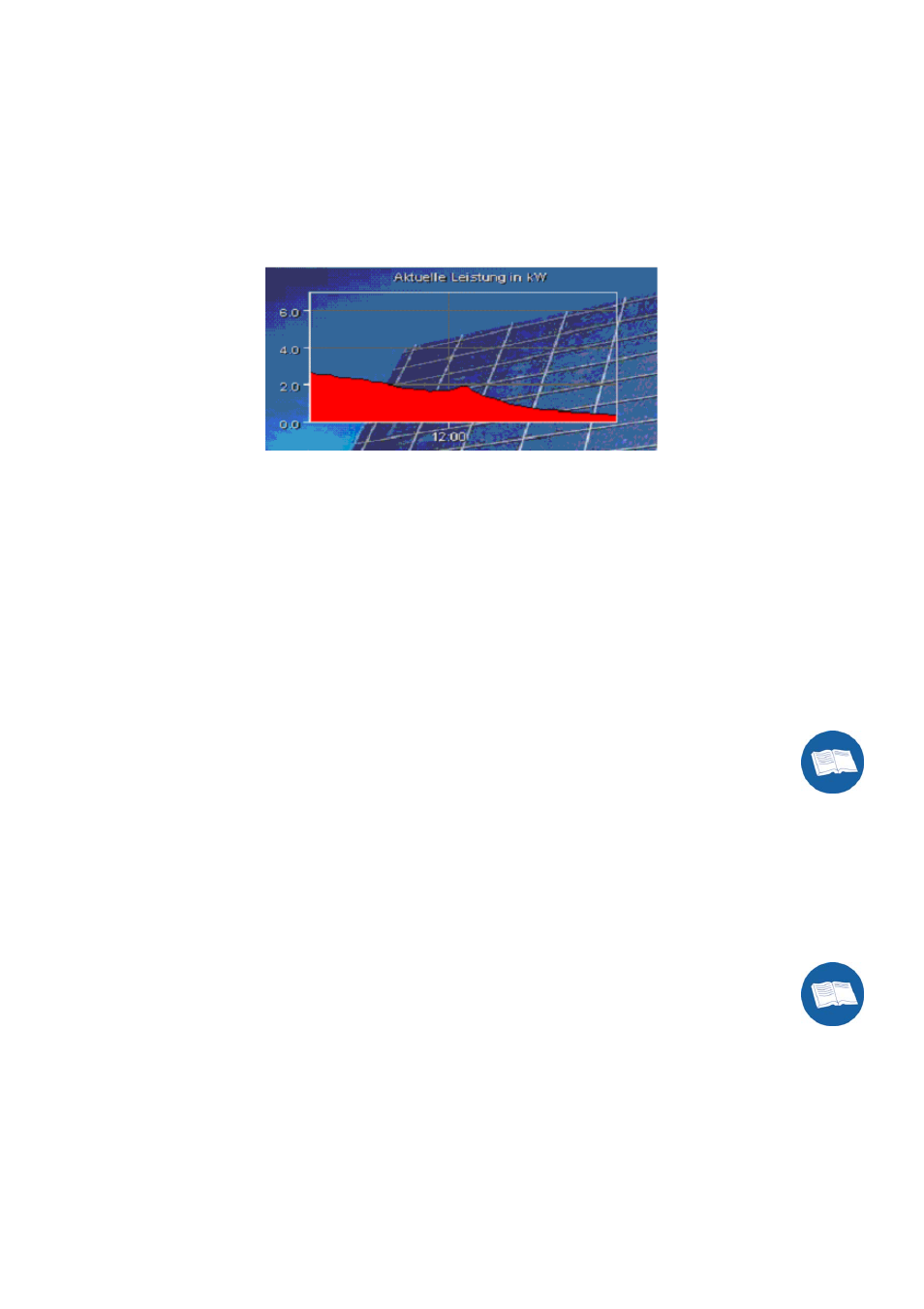

12.8.3 Grafico
Con questo componente i valori canale vengono rappresentati sotto forma di grafico.
I valori del canale vengono inseriti sotto forma di punti in un sistema di coordinate
cartesiane e uniti tra di loro con una linea. In opzione è possibile riempire l'area sotto
il grafico.
Con il titolo è possibile visualizzare un testo a scelta centrato all' interno dell'immagine.
Anche questa possibilità è opzionale.
La legenda dell'immagine serve per la denominazione delle singole curve canale.
Indica il nome, l'unità di misura tra parentesi e il colore dei singoli canali.
La denominazione degli assi X e Y viene generata automaticamente. Il valore massimo
per l'asse Y è riferito al valore massimo di uno dei canali da rappresentare e viene
indicato sempre con una cifra decimale. Sull'asse X viene rappresentato il tempo.
Per rappresentare il componente "Grafico" si deve immettere il tipo
"de.sma.SunnyViewer.ViewerDiagram" nel parametro "Component1".
Seguono gli altri parametri di questo tipo di componente.
AxisColor (Color)
Descrive il colore degli assi X e Y. Questo parametro facoltativo ha il colore nero come
impostazione base.
<PARAM name=Component1 value=de.sma.SunnyViewer.ViewerDiagram>
<PARAM name=chart1.AxisColor value=#ffffff>
Imposta il colore per la denominazione dell'asse su bianco.
