SMA TEMPSENSOR-AMBIENT - Manuale (Pagina 9)

SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione TempsensorAmb-IIT110610 9
5.1 Collegamento del cavo al sensore di temperatura ambiente
1. Allentare le viti sull'involucro del sensore di temperatura ambiente e
rimuovere il coperchio.
2. Svitare il raccordo a vite del cavo del sensore di temperatura ambiente.
3. Rimuovere le piastrine di protezione interne. Assicurarsi che la
guarnizione interna dell'involucro non si stacchi.
4. Avvitare fino a metà il raccordo a vite del cavo sull'involucro.
5. Far passare i cavi attraverso il raccordo a vite del cavo del sensore di
temperatura ambiente.

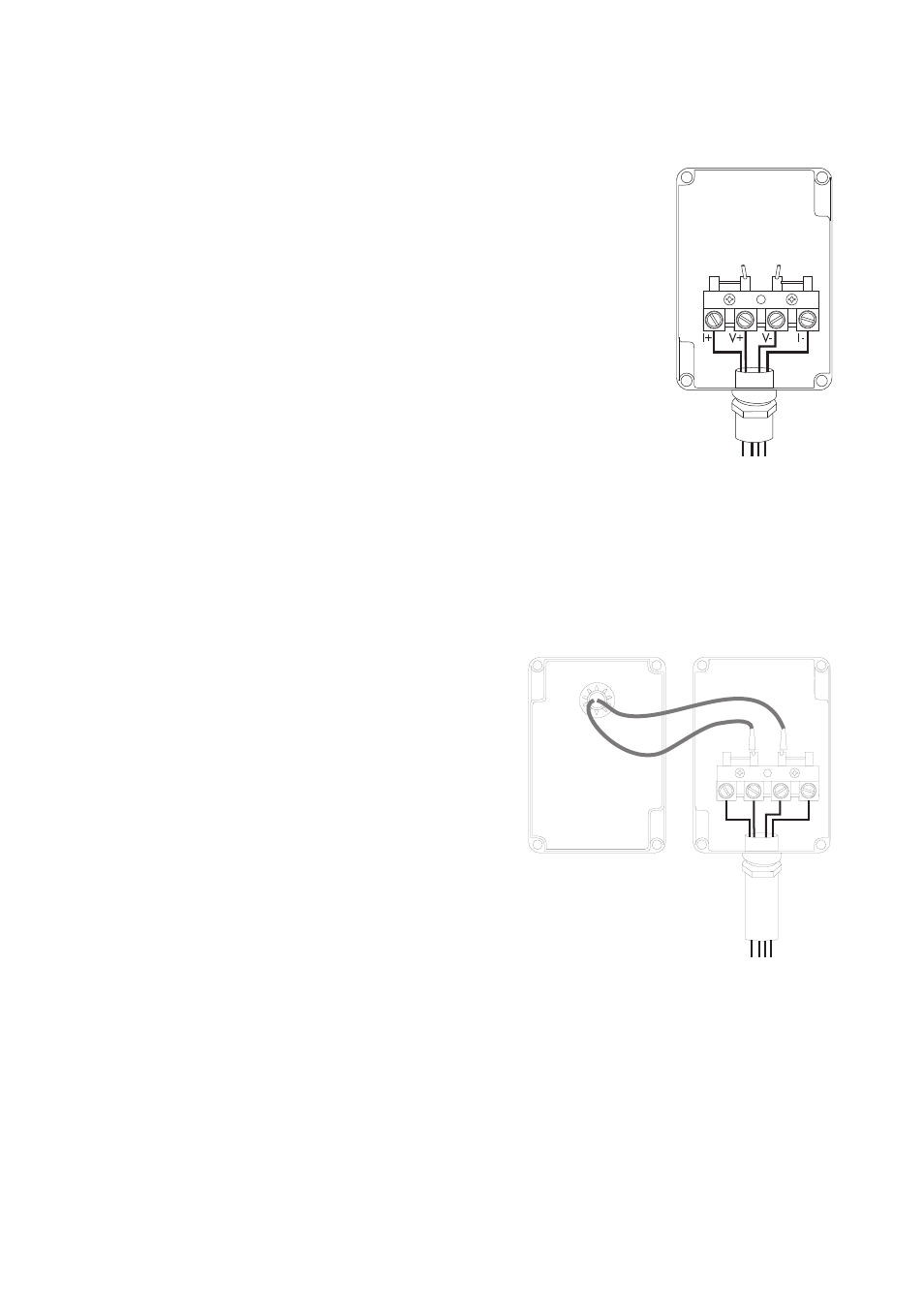

6. Collegare i fili con tecnica a 4 conduttori ai morsetti a vite, vedere figura
a destra.
7. Prendere nota dei colori dei fili:
I+ ___________________________
V+ ___________________________
V- ___________________________
I- ___________________________
8. Avvitare a mano il raccordo a vite del cavo del sensore di temperatura ambiente
nell'alloggiamento del sensore di temperatura ambiente (coppia: 0,8 Nm).
9. Collegare i connettori uscenti dal coperchio del
sensore di temperatura ambiente con i morsetti a vite,
vedere figura a destra. La polarità dei cavi è a scelta.
10. Fissare il coperchio del sensore di temperatura
ambiente all'involucro con le viti.
☑ Il cavo è collegato al sensore di temperatura
ambiente.
