4 Assemblaggio e collegamento elettrico
Il sensore di irraggiamento e temperatura RA100T può essere collegato al Sunny Boy Control Plus
oppure al Sunny Central. Rispettare la lunghezza del cavo preconfezionato di 5 m. Il cavo non deve
essere accorciato. Se la lunghezza del cavo risultasse insufficiente sarà possibile prolungarlo, ad es.
tramite una scatola di distribuzione. Il sensore di temperatura deve essere collegato con tecnica a 2
o 4 conduttori.
4.1 Suggerimenti sui cavi
La lunghezza e la qualità dei cavi influiscono sulla qualità del segnale. Osservare le seguenti
avvertenze per il cablaggio al fine di ottenere una buona qualità del segnale.
Esterni
Per esterni utilizzare un cavo con le seguenti caratteristiche:
• Sezione trasversale: min 6 x 0,25 mm
2
, min 6 x AWG 24
• Resistente ai raggi UV
Si consigliano i seguenti tipi di cavo:
• Cavo Lapp approvato MTW: UNITRONIC Li9Y11Y 8 x 0,25 mm
2
, codice ordine.: 7038 868

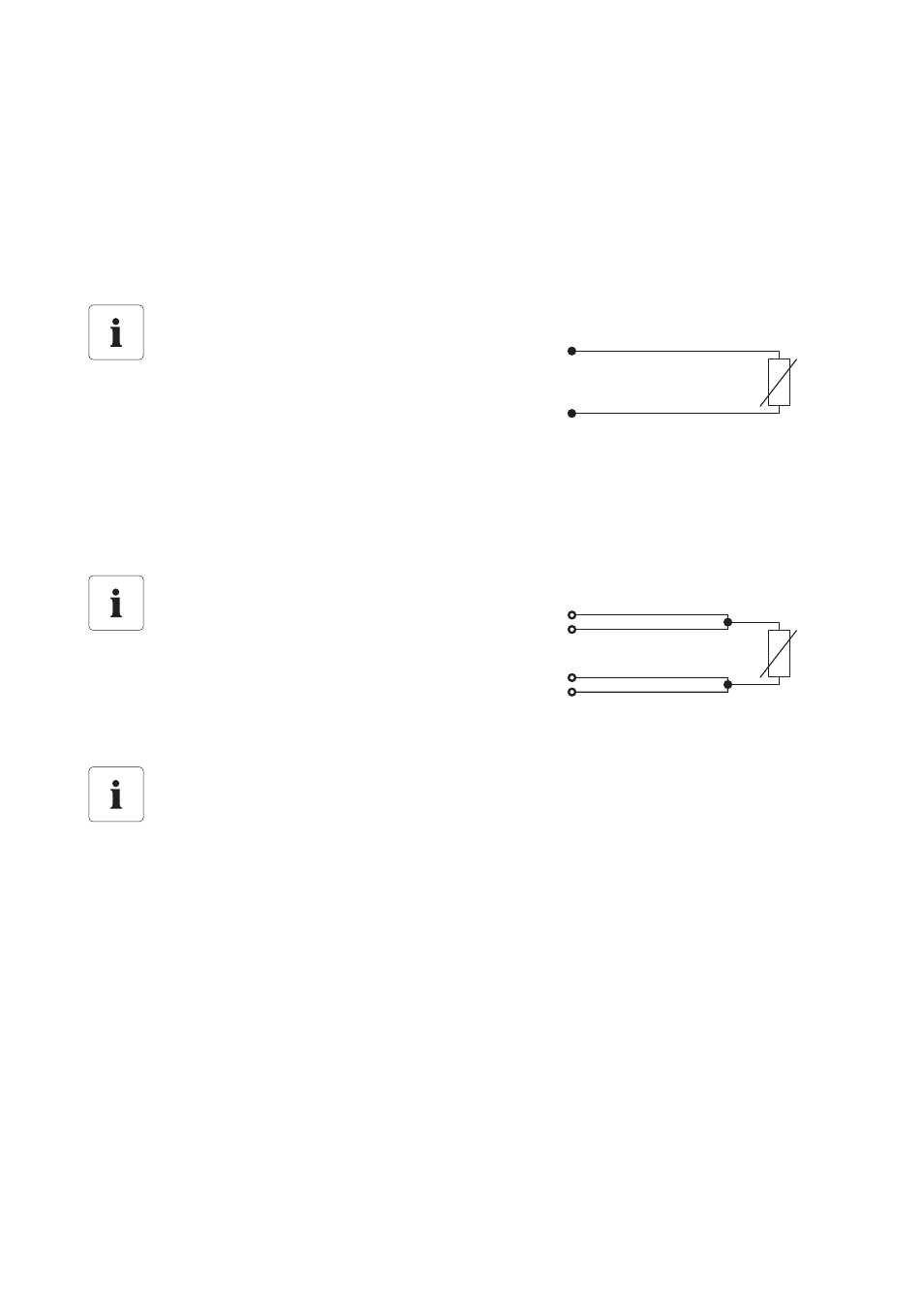

Tecnica a 2 conduttori
Quando il collegamento del sensore di
temperatura avviene con tecnica a 2 conduttori,
la resistenza di linea si ripercuote sulla
misurazione. Ciò può comportare, a seconda
della lunghezza della linea, delle inesattezze nella misurazione.
Ricorrere pertanto alla tecnica a 2 conduttori solo per lunghezze di linea ridotte
(al massimo 3 m) o quando non si richiede un'elevata precisione di misurazione. Per
aumentare la precisione di misurazione si raccomanda il collegamento con tecnica a 4
conduttori.
Tecnica a 4 conduttori
Per compensare errori di misurazione dovuti a
resistenze di linea, prevedere un collegamento
del sensore di temperatura tramite tecnica a 4
conduttori. Con questo collegamento la
conduzione della corrente e la misurazione della tensione hanno luogo su due coppie di
linee separate. La lunghezza della linea non deve superare i 30 m.
Protezione delle interfacce di collegamento dagli agenti atmosferici.
Proteggere da agenti atmosferici l'interfaccia di collegamento in caso di prolungamento
del cavo del sensore (ad es. tramite una scatola di distribuzione o una morsettiera).
