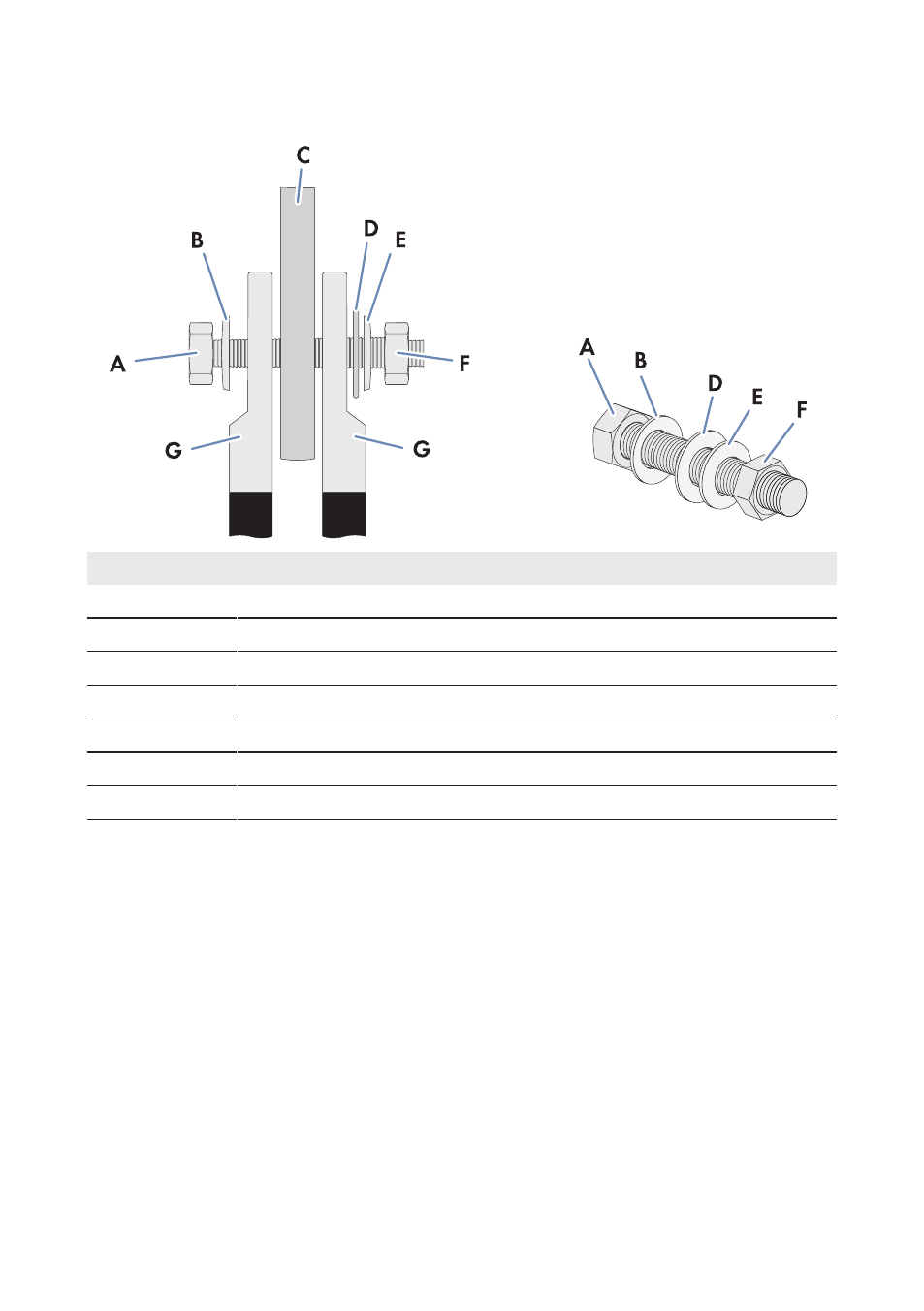

Struttura del collegamento con 2 capicorda
Posizione
Denominazione
A
Vite M12
B
Rondella
C
Sbarra collettrice in rame stagnata
D
Rondella ad alette
E
Rondella di serraggio
F
Dado M12
G
Capocorda tubolare stagnato
Procedura:
1. Assicurarsi che il distributore secondario CC sia disinserito e bloccato contro la riattivazione
(v. cap. 8 “Disinserimento e reinserimento.”, pag. 46).
2. Verificare che l’inverter sia disinserito sul lato CC e bloccato contro la riattivazione (v.
istruzioni dell’inverter).
3. Infilare i cavi principali CC nel distributore secondario CC attraverso l’apertura dell’involucro
corrispondente (v. cap. 6.1, pag. 25) con la guarnizione di tenuta (v. cap. 12.1, pag. 62).
4. Dotare i cavi principali CC di capicorda tubolari. Prestare attenzione che i resti del cavo non
cadano del distributore secondario CC.
5. Rimuovere il materiale di fissaggio per i cavi principali CC dalla sbarra collettrice nel
distributore secondario CC.
6. Pulire le superfici di contatto con un panno pulito e un detergente a base di etanolo e
successivamente non toccarle più.
