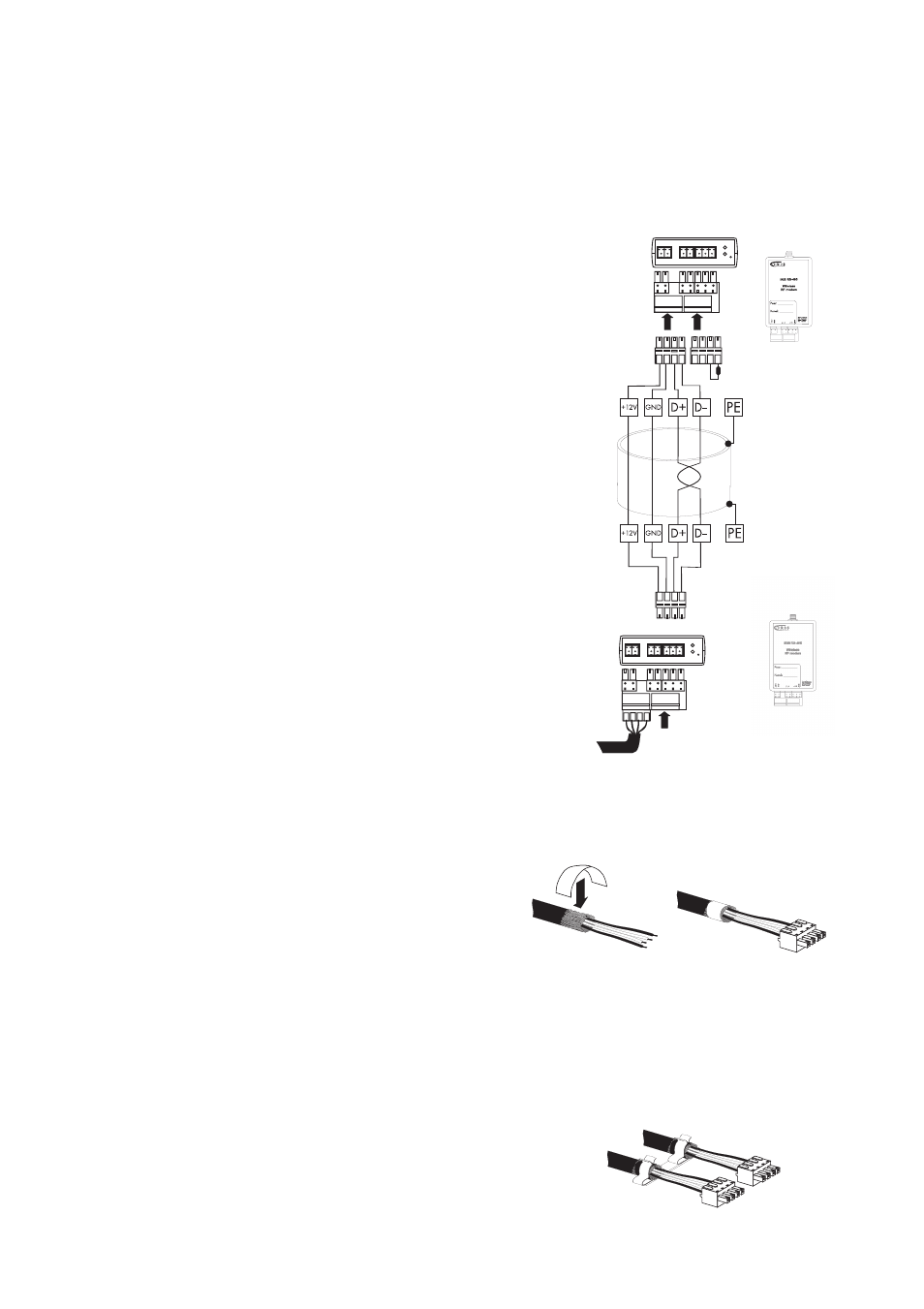

6.4.2 Collegare il modulo radio al modulo radio del Wireless-
Set485-01
Eseguire le seguenti operazioni sul lato apparecchi di comunicazione del Wireless-Set485-01.
Modulo radio del Wireless-Set485-02 (Set2)
1. All’estremità del cavo di comunicazione rimuovere
circa 4 cm di guaina protettiva.
2. Accorciare completamente la schermatura.
3. Collegare i fili ai morsetti (Data+, Data--, GND,
+12V) del connettore per il modulo radio.
4. Annotare il morsetto di collegamento e il colore dei
fili:
Data+ _____________________
Data-- _____________________
GND _____________________
+12V _____________________
5. Inserire il connettore nel modulo radio del Wireless-
Set485-02.
6. Inserire il connettore di terminazione in uscita dal
Wireless-Set485-01 nel modulo radio del Wireless-
Set485-02.
Modulo radio in uscita dal Wireless-Set485-01 (Set1)
7. All’estremità del cavo di comunicazione rimuovere circa 4 cm di guaina protettiva.
8. Piegare all’indietro la schermatura e rivestirla con
una plastica adesiva conduttrice.
9. Collegare i fili ai morsetti (Data+, Data--, GND, +12V)
del connettore del modulo radio (vedi punto 4).
10. Inserire il connettore nel modulo radio del Wireless-
Set485-01.
Il modulo radio è collegato al modulo radio del Wireless-Set485-01.
6.4.3 Installazione del morsetto schermato
Premere la schermatura rivestita di materiale adesivo dei
due cavi RS485 collegati al modulo radio del Wireless-
Set485-1 nel morsetto schermato.
Set2
Set1
