SMA Solar Technology AG Panoramica apparecchi
Istruzioni per l’installazione Sensorbox-IIT100914 17

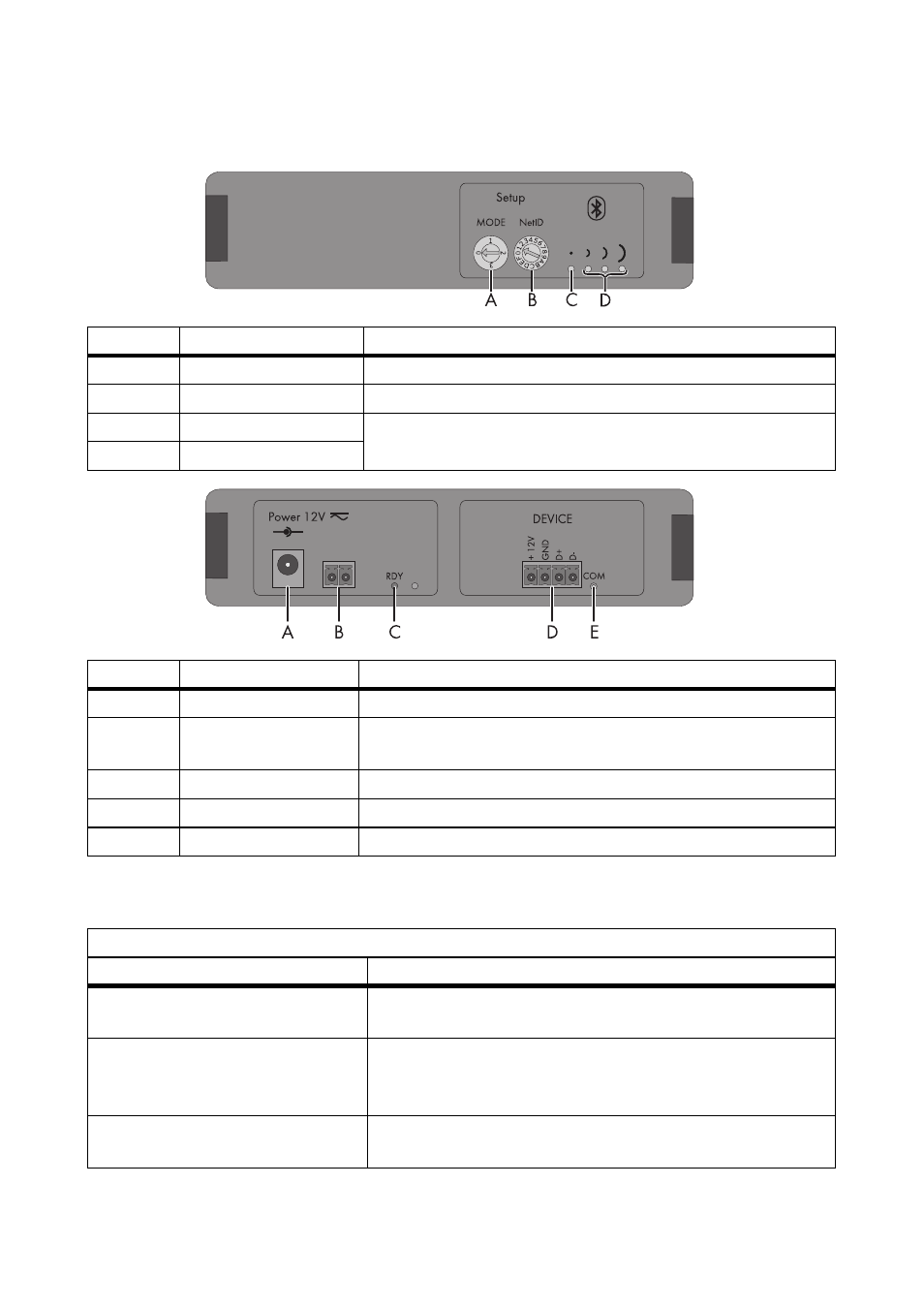

5.3 Panoramica apparecchi del SMA Power Injector con Bluetooth
5.3.1 LED per l'alimentazione di tensione
Posizione Denominazione Significato
A "MODE" Interruttore rotante per la modalità di funzionamento
B "NetID" Interruttore rotante per NetID
C LED (blu) Bluetooth LED per la qualità del collegamento
D LED (gialli) Bluetooth
Posizione Denominazione Significato
A "Power 12V ≂ " Attacco per l'alimentatore a spina, la polarità è a scelta
B presa bipolare Collegamento per l'alimentazione di tensione alternativa,
polarità a scelta
C LED "RDY" (verde) LED per l'alimentazione di tensione
D "DEVICE" Collegamento per il Sunny SensorBox
E LED "COM" (giallo) LED per la comunicazione dati
LED RDY (verde)
Stato
Significato
rimane illuminato La tensione di alimentazione è corretta. L'apparecchio è in
funzione.
lampeggia La tensione di alimentazione ha raggiunto il valore limite.
L'apparecchio è in funzione, ma non è ancora garantito un
funzionamento stabile.
Disattivato Tensione di alimentazione assente o troppo bassa.
L'apparecchio non è in funzione.
