4 Descrizione del prodotto
Istruzioni per l’installazione
GridGate20-IA-it-12
11
4 Descrizione del prodotto
4.1 SMA Grid Gate
SMA Grid Gate è un sistema di protezione di interfaccia esterno per impianti fotovoltaici installati in
Italia. In Italia tale protezione è prescritta per gli impianti superiori ai 6 kWp collegati alla rete di
bassa tensione. SMA Grid Gate soddisfa fra l’altro i requisiti della norma CEI 0-21 e dell’Allegato
A70.
SMA Grid Gate monitora eventuali disturbi di tensione e frequenza della rete pubblica. A seconda
del tipo di anomalia, SMA Grid Gate stacca l’impianto dalla rete pubblica. Inoltre, il gestore di rete
ha la possibilità di inviare a SMA Grid Gate istruzioni di controllo. A scelta, SMA Grid Gate può
ricevere questi ultimi tramite gli ingressi digitali o attraverso una connessione di rete (protocollo di
teleregolazione conforme alla norma IEC 61850).
SMA Grid Gate stacca l’impianto dalla rete pubblica tramite 1 o 2 dispositivi di interfaccia
contemporaneamente. La norma CEI 0-21 prescrive un secondo dispositivo di interfaccia per impianti
di potenza superiore ai 20 kWp. SMA Grid Gate segnala lo scatto dei dispositivi di interfaccia
mediante un LED posto sull’apparecchio e archivia l’evento nella memoria integrata. Gli eventi
memorizzati possono essere visualizzati mediante Sunny Explorer o SMA Cluster Controller.

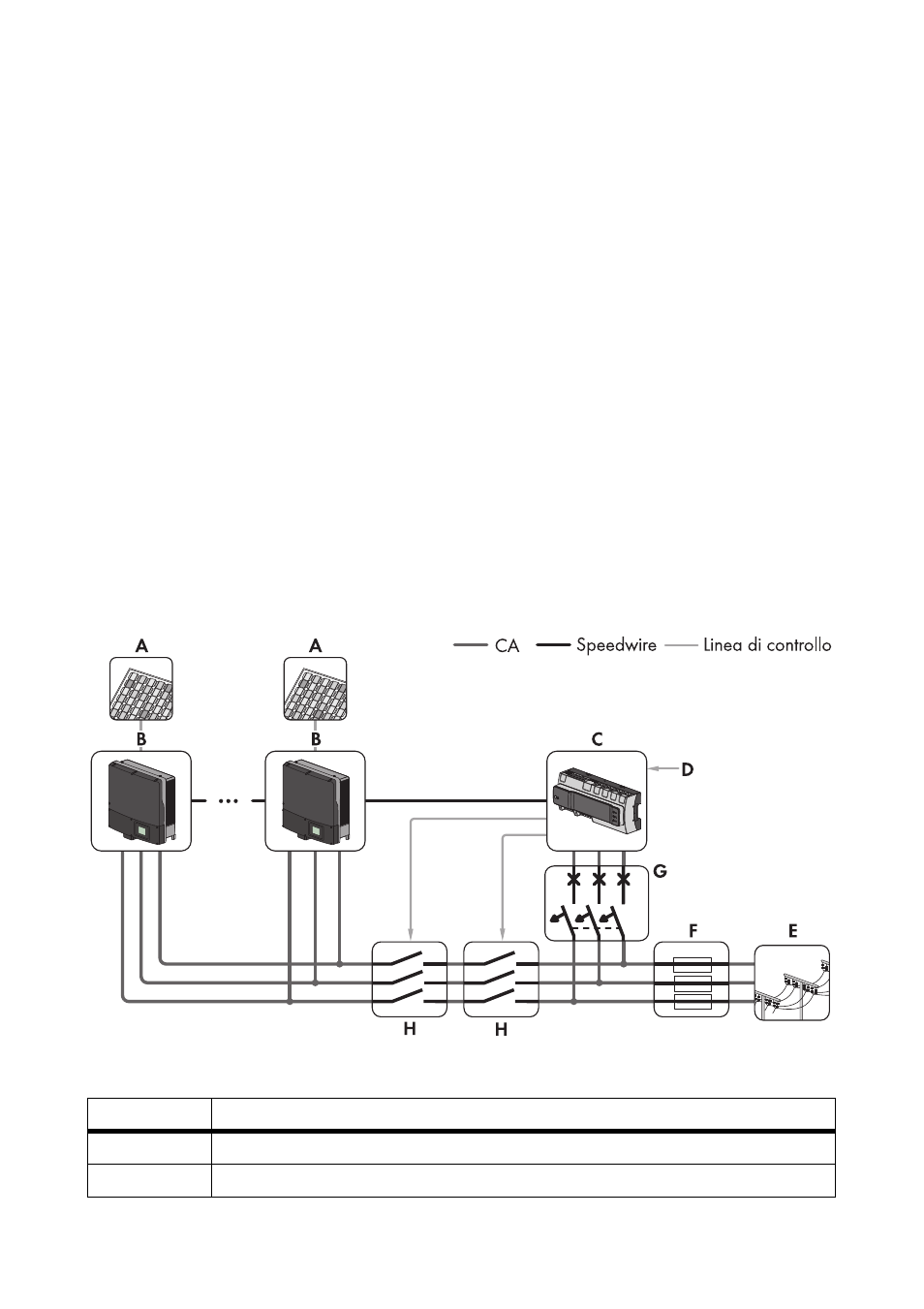

Schema di un impianto di potenza superiore a 20 kWp con SMA Grid Gate
Figura 2: Schema di un impianto di potenza superiore a 20 kWp con SMA Grid Gate (esempio)
Posizione
Denominazione
A
Modulo FV
B
Inverter
