6.2.2 Collegamento dell’inverter alla rete pubblica
Requisiti:
☐ Devono essere soddisfatte le condizioni di collegamento del gestore di rete.
☐ La tensione di rete deve rientrare nel range consentito. L’esatto range di funzionamento
dell’inverter è definito nei parametri di funzionamento.
Procedura:
1. Disinserire l’interruttore automatico e assicurarlo contro il reinserimento involontario.
2. Accertarsi che il sezionatore CC sia in posizione O.
3. Allentare tutte le viti del coperchio dell’involucro con una brugola da 5 e rimuoverlo.
Assicurarsi che la rondella non vada persa.
4. Rimuovere il nastro adesivo dall’apertura dell’involucro per il cavo CA.
5. Applicare il pressacavo M32x1,5 con controdado sull’apertura dell’involucro. Nel farlo,
assicurarsi di non danneggiare la membrana di compensazione della pressione.
6. Rimuovere il dado a risvolto dal pressacavo e inserirlo sul cavo CA.
7. Se il diametro esterno del cavo è compreso fra 15 e 21 mm, estrarre dal pressacavo la
guarnizione ad anello interna.
8. Premere verso l’alto fino a fine corsa la leva di sicurezza della morsettiera CA.
9. Introdurre il cavo CA nell’inverter attraverso il pressacavo. Nel farlo, assicurarsi di non
danneggiare la membrana di compensazione della pressione.
10. Spelare il cavo CA.
11. Accorciare L ed N di 5 mm.
12. Rimuovere la guaina isolante di L, N e PE rispettivamente di 18 mm.
13.
Pericolo di incendio in caso di collegamento di 2 conduttori a 1 morsetto
Se si collegano 2 conduttori a 1 morsetto, un cattivo contatto elettrico può causare un
incendio.
• Collegare al massimo 1 conduttore per morsetto.

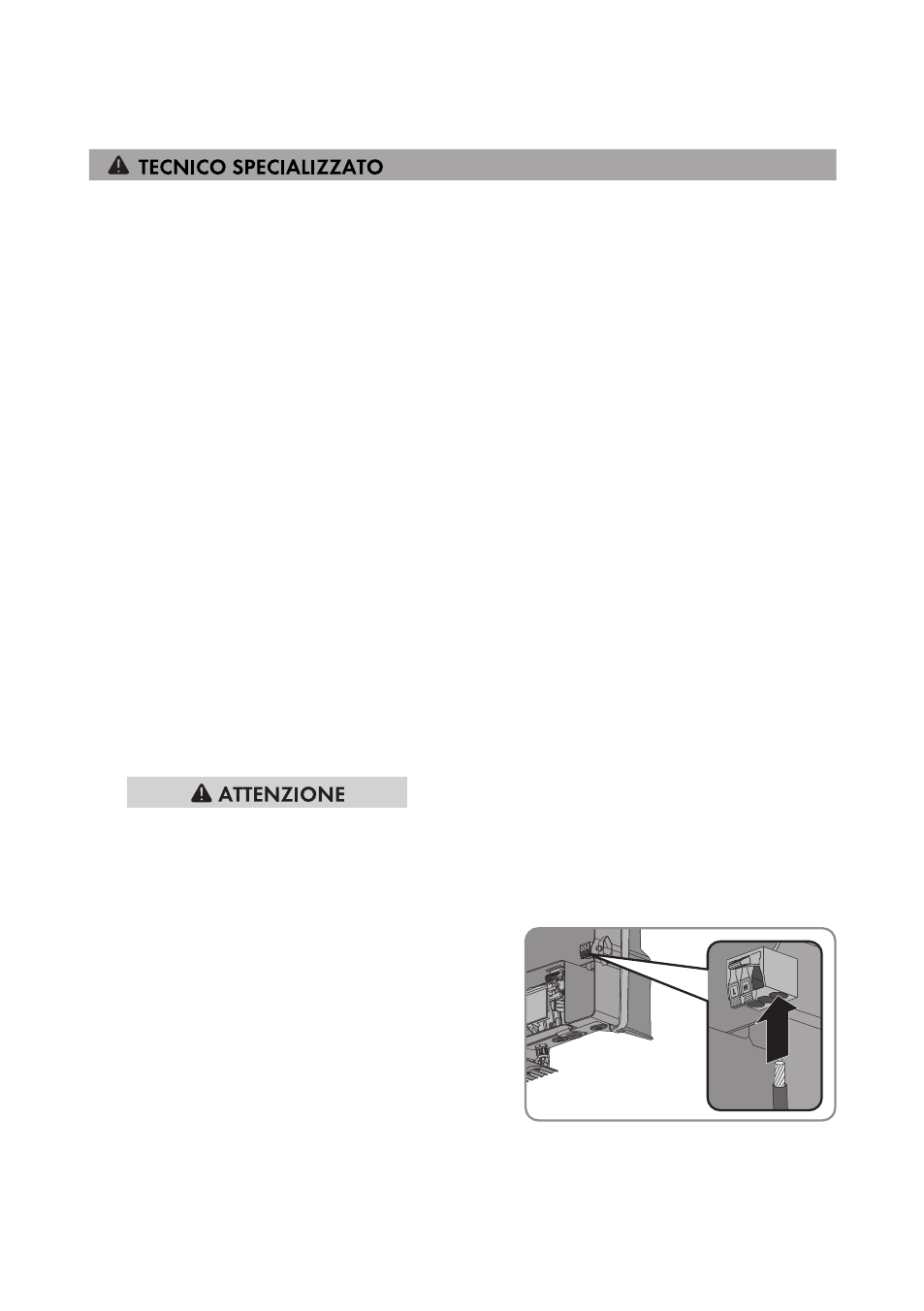

14. Collegare PE, N ed L in base alle indicazioni
sulla morsettiera per il cavo CA e spingere in
basso la leva di sicurezza.
15. Assicurarsi che tutti i conduttori siano ben in sede.
16. Avvitare il dado a risvolto sul pressacavo.
