5.4.3 Collegamento del cavo alle linguette di collegamento

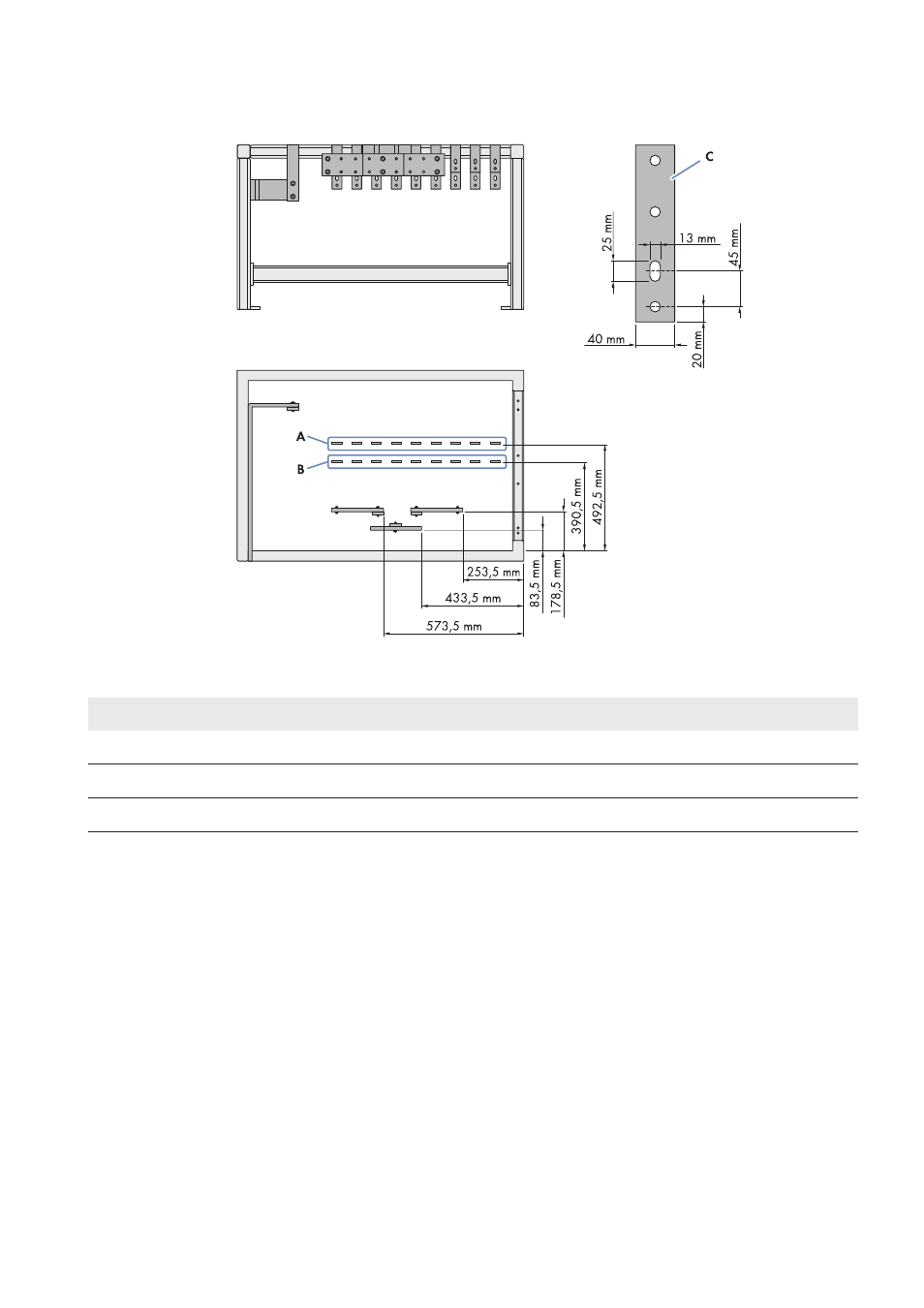

Figura 7: Campo di collegamento per fusibili CC (esempio)
Posizione Denominazione
A Campo di collegamento CC-
B Campo di collegamento CC+
C Linguetta di collegamento CC con dimensioni
Requisiti dei capicorda:
☐ Possono essere utilizzati esclusivamente capicorda stagnati.
☐ Per il collegamento è possibile utilizzare esclusivamente le viti, i dadi e le rondelle in dotazione.
☐ I capicorda devono essere dimensionati in base alla temperatura. La temperatura è pari a: +95 °C.
☐ La larghezza dei capicorda deve essere superiore al diametro delle rondelle. Il diametro delle rondelle è pari a:
32 mm. Ciò consente di ottenere coppie definite sull’intera superficie.
Requisiti dei cavi:
☐ A ogni collegamento CC non è possibile collegare più di 2 cavi.
☐ Possono essere utilizzati esclusivamente cavi in rame e alluminio.
☐ Sezione massima dei cavi: 400 mm²
