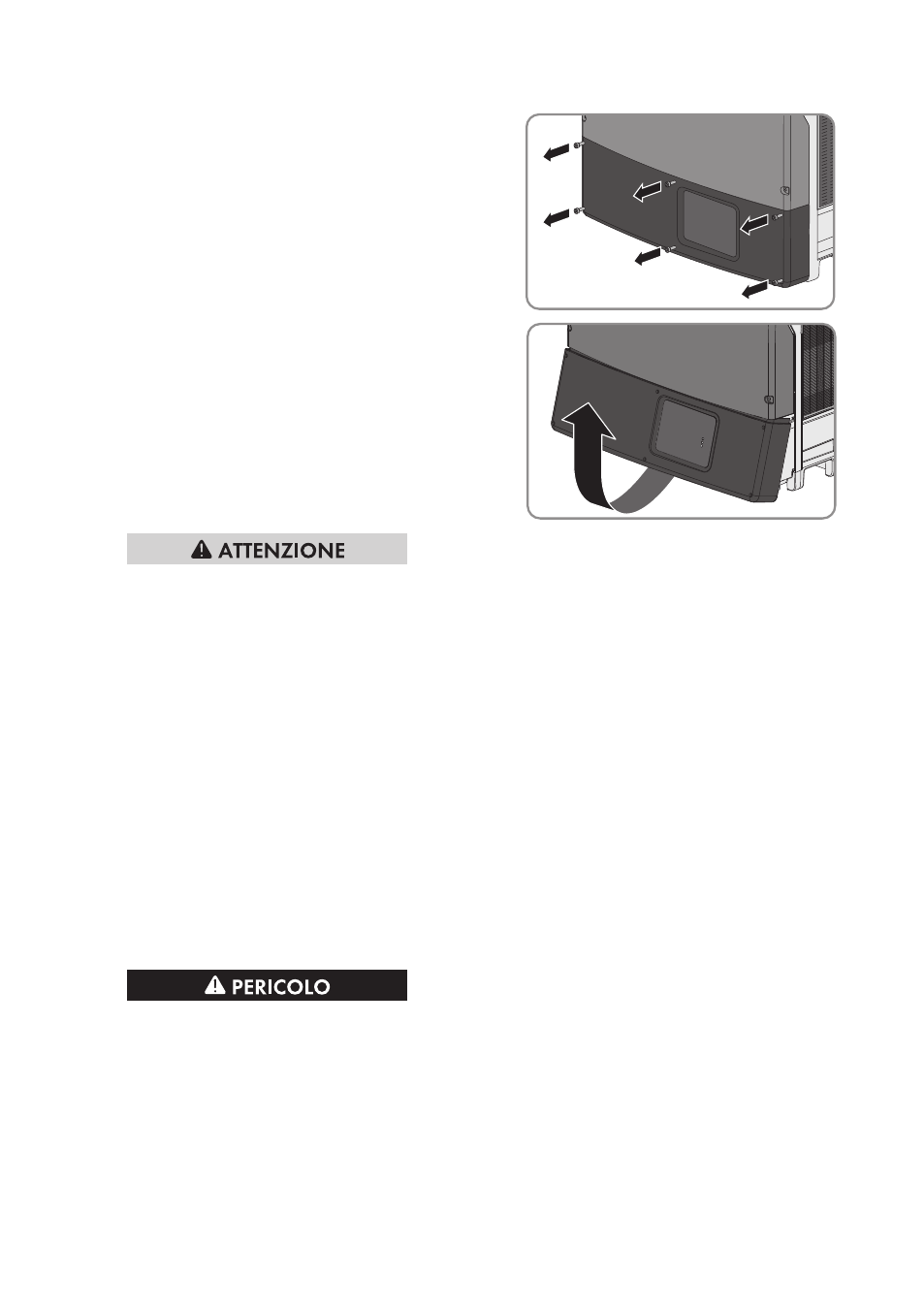

5. Svitare le 6 viti del coperchio inferiore
dell’involucro con una brugola da 3.
6. Ruotare il coperchio inferiore verso l’alto e
rimuoverlo.
7.
Pericolo di ustioni in caso di contatto con il coperchio protettivo CC
Durante il funzionamento il coperchio protettivo CC può surriscaldarsi.
• Non toccare il coperchio protettivo CC.
8. Verificare in sequenza l’assenza di tensione sulla morsettiera CA fra L1 ed N, L2 ed N ed L3
ed N con un apposito apparecchio di misurazione. A tale scopo, inserire il sensore
nell’apertura rotonda dei morsetti.
9. Verificare in sequenza l’assenza di tensione sulla morsettiera CA fra L1 ed PE, L2 ed PE ed
L3 ed PE con un apposito apparecchio di misurazione. A tale scopo, inserire il sensore
nell’apertura rotonda dei morsetti.
10. Se si utilizza il relè multifunzione, verificare l’assenza di tensione fra tutti i morsetti del relè
stesso e PE della morsettiera CA.
11. Verificare l’assenza di corrente su tutti i cavi CC mediante una pinza amperometrica.
12. Sbloccare ed estrarre tutti i terminali CC. A tal fine, inserire un cacciavite a taglio da 3,5 mm o
un tira molle ad angolo in una delle fessure laterali ed estrarre i terminali CC in linea retta.
Durante tale operazione, non tirare il cavo.
13.
Pericolo di morte per alta tensione nell’inverter
I condensatori dell’inverter necessitano di 20 minuti per scaricarsi.
• Attendere 20 minuti prima di aprire il coperchio superiore dell’involucro.
• Non aprire il coperchio protettivo CC.
