Requisiti dei cavi:
La lunghezza e la qualità dei cavi influiscono sulla qualità del segnale. Rispettare i seguenti requisiti
dei cavi.
☐ Tipo di cavo: 100BaseTx
☐ Categoria cavi: Cat5, Cat5e, Cat6, Cat6a, o Cat7
☐ Tipo di connettore: RJ45 Cat5, Cat5e, Cat6 o Cat6a
☐ Schermatura: SF/UTP, S/UTP, SF/FTP o S-FTP
☐ Numero di coppie di conduttori e sezione degli stessi: almeno 2 x 2 x 0,22 mm²
☐ Lunghezza massima dei cavi fra 2 utenti di rete con cavo patch: 50 m
☐ Lunghezza massima dei cavi fra 2 utenti di rete con cavo rigido: 100 m
☐ Resistenza ai raggi UV in caso di posa all’esterno
Procedura:
1.
Pericolo di morte per folgorazione
• Se l’inverter è in già funzione, disinserire la tensione (v. cap. 10, pag. 57).
2. Se si utilizza un cavo di rete confezionato personalmente, predisporre anche i terminali RJ45 e
collegarli al cavo di rete (v. documentazione dei terminali).
3. Allentare il dado a risvolto del pressacavo per il collegamento di rete posto sul coperchio del
campo di collegamento.
4. Far passare il dado a risvolto sul cavo di rete.
5. Rimuovere la guarnizione di tenuta dal pressacavo.
6. Rimuovere un tappo cieco dalla guarnizione di tenuta.

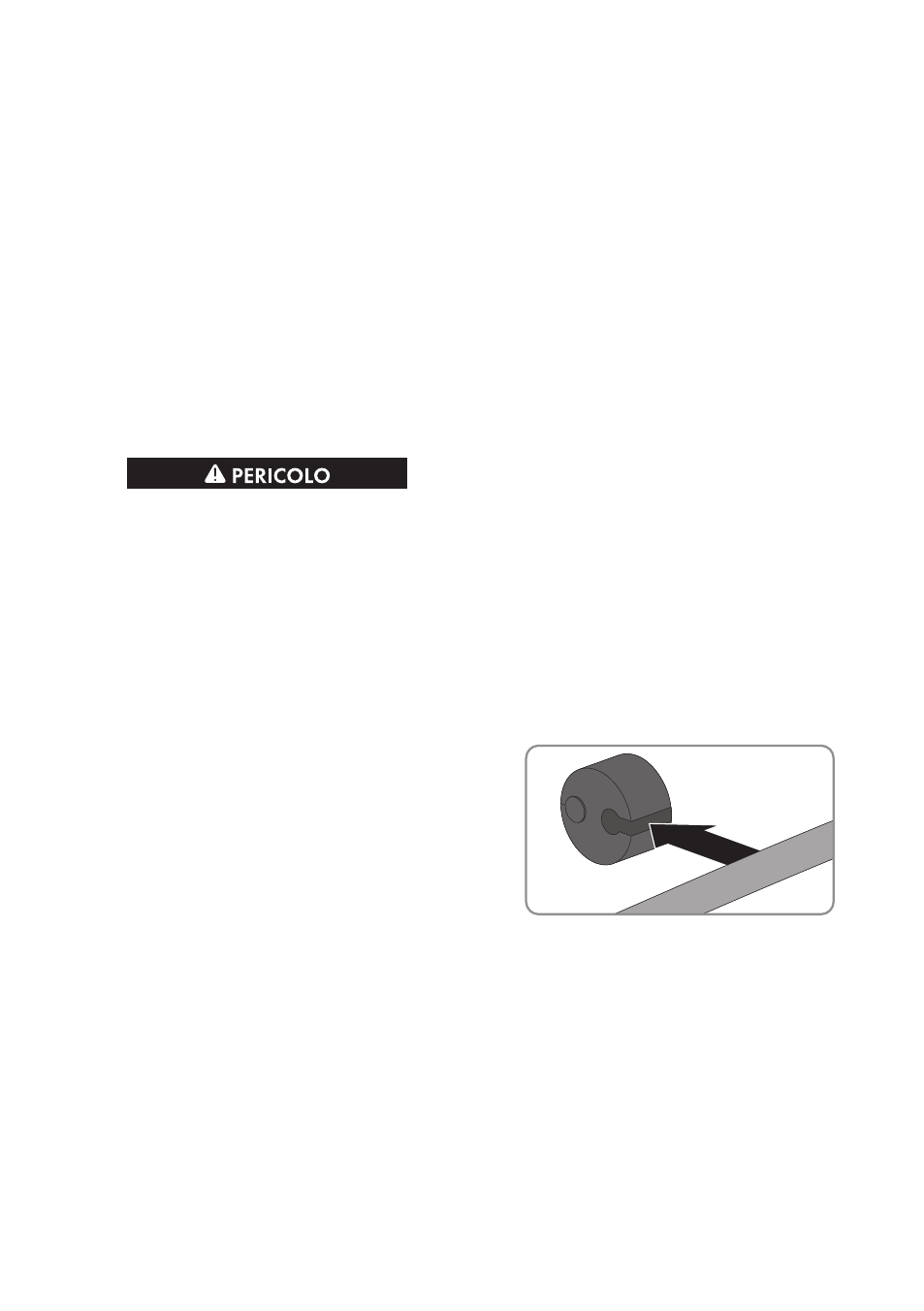

7. Inserire il cavo di rete nella guarnizione di tenuta
attraverso la fessura laterale.
8. Far passare il cavo di rete attraverso il pressacavo.
