HEIDENHAIN TNC 640 (34059x-05) Cycle programming Manuale d'uso
Pagina 438
Cicli: tornitura
12.31 RUOTA DENTATA FRESATURA CILINDRICA (ciclo 880, DIN/ISO:
G880)
12
438
TNC 640 | Manuale utente programmazione di cicli | 4/2015

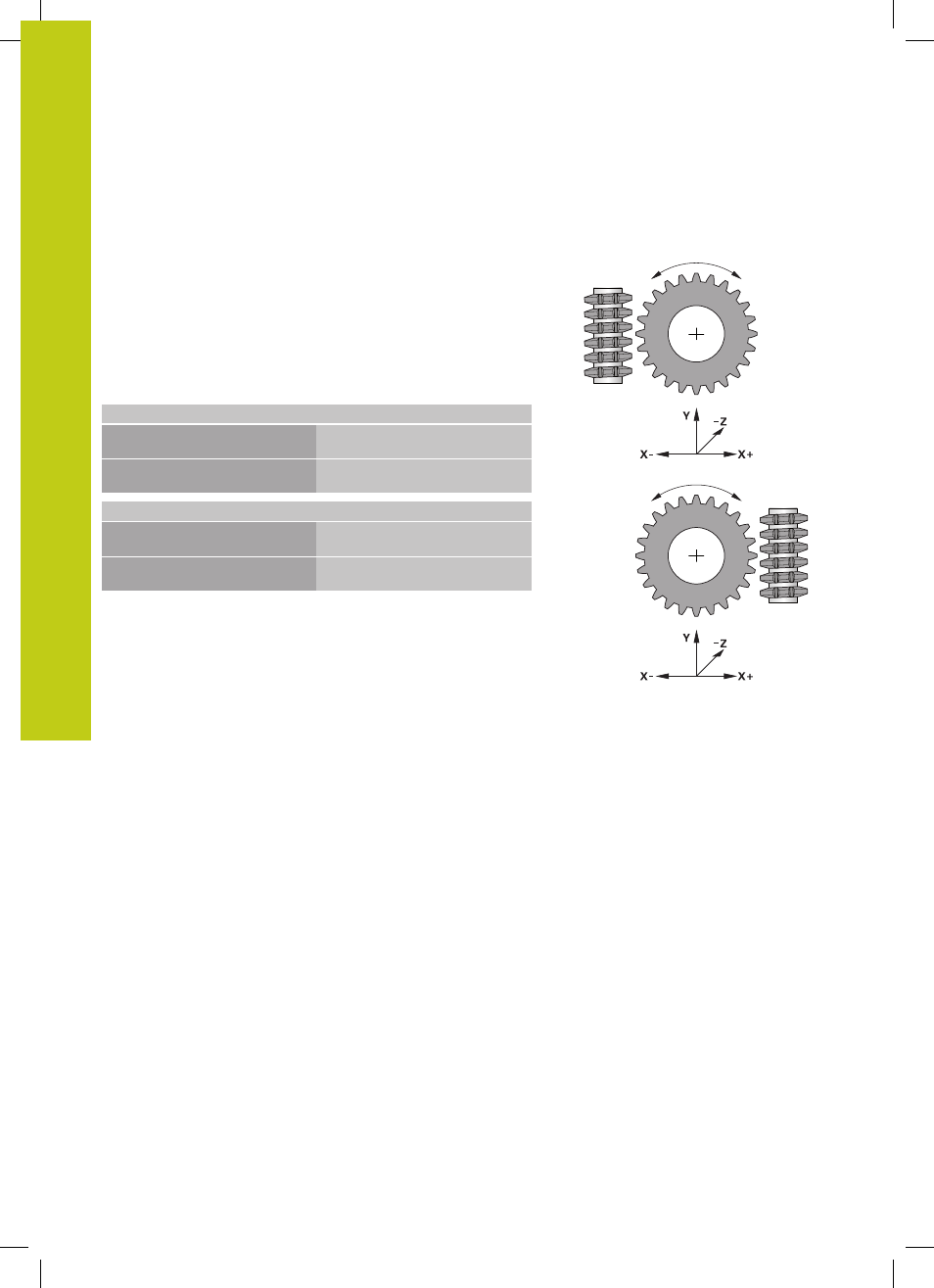

Senso di rotazione in funzione del lato di
lavorazione (Q550)
Determinazione del senso di rotazione della tavola
1
Quale utensile? (Tagliente a destra/tagliente a sinistra)?
2
Quale lato di lavorazione? X+ (Q550=0) / X- (Q550=1)
3
Leggere il senso di rotazione della tavola da una delle 2
tabelle!
Selezionare la tabella con il relativo senso di rotazione
dell'utensile (
Tagliente a destra/tagliente a sinistra
). Leggere
in questa tabella il senso di rotazione della tavola per il relativo
lato di lavorazione
X+ (Q550=0) / X- (Q550=1)
.
Utensile: tagliente a destra M3
Lato di lavorazione
X+ (Q550=0)
Senso di rotazione della tavola:
in senso orario (M303)
Lato di lavorazione
X- (Q550=1)
Senso di rotazione della tavola:
in senso antiorario (M304)
Utensile: tagliente a sinistra M4
Lato di lavorazione
X+ (Q550=0)
Senso di rotazione della tavola:
in senso antiorario (M304)
Lato di lavorazione
X- (Q550=1)
Senso di rotazione della tavola:
in senso orario (M303)
(M303)
(M304)
(M303)
(M304)
