Esempio di inserimento
Calcolo dell'angolo con arctan quale cateto opposto (Q12) e cateto
adiacente (Q13); assegnazione del risultato a Q25:

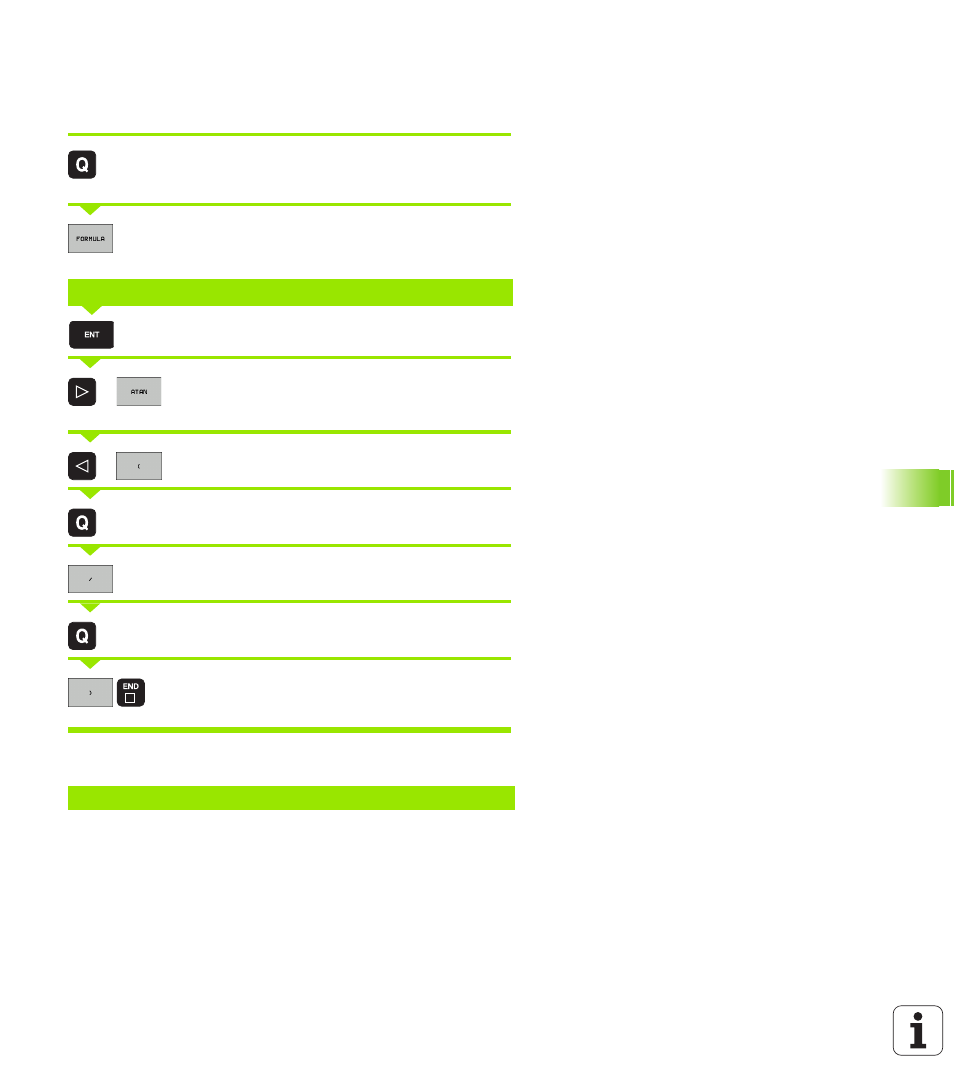

Selezione delle funzioni parametriche Q: premere il
tasto Q
Selezione dell'introduzione di formule: premere il
softkey FORMULA
Inserire il numero del parametro
Commutare il livello softkey e selezionare la funzione
arco-tangente
Commutare il livello softkey e aprire la parentesi
Inserire il numero parametro Q 12
Selezionare l'operazione di divisione
Inserire il numero parametro Q 13
Chiudere la parentesi e terminare l'introduzione della
formula
Esempio di blocco NC
N. PARAMETRO PER RISULTATO?
N30 Q25 = ATAN (Q12/Q13) *
25
12
13
