54
Ci
cli per l
a
realizzazione di
fori e
di filettature

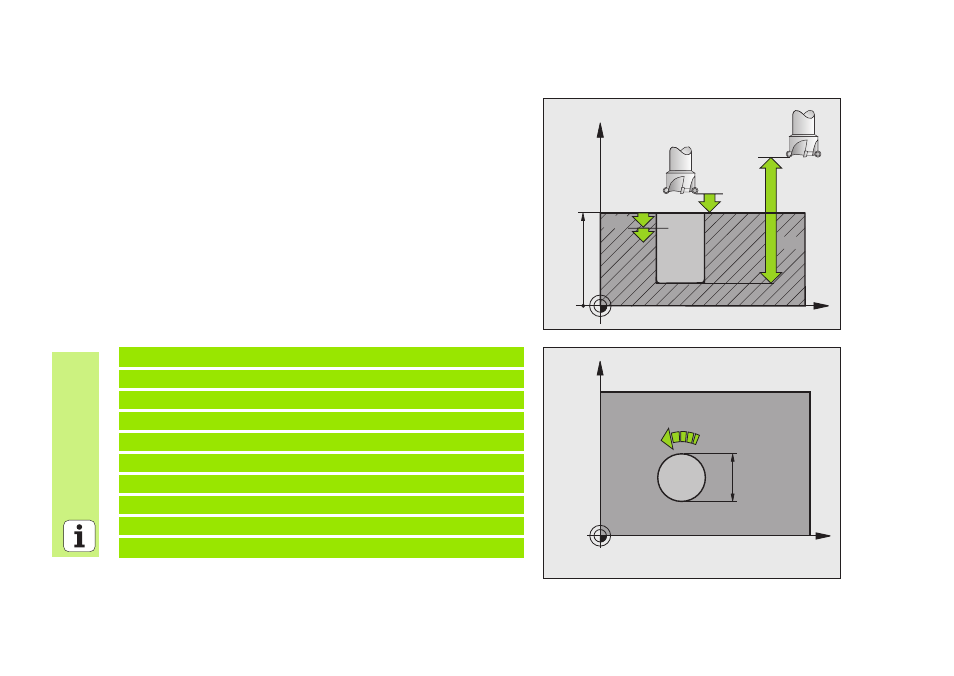

FRESATURA DI FORI (Ciclo 208)
 Preposizionamento nel centro del foro con R0
 CYCL DEF: selezionare il ciclo 208 FRESATURA DI FORI
 Distanza di sicurezza: Q200
 Profondità: distanza tra la superficie del pezzo e il fondo del foro: Q201
 Avanzamento in profondità: Q206
 Accostamento per linea elicoidale: Q334
 Coord. della superficie del pezzo: Q203
 2ª distanza di sicurezza: Q204
 Diametro nominale del foro: Q335
 Diametro preforato: Q342
„ Tipo di fresatura: Q351
Concorde: +1
Discorde: -1
12 CYCL DEF 208 FRESATURA DI FORI
Q200=2 ;DIST. DI SICUREZZA
Q201=-80 ;PROFONDITÀ
Q206=150 ;AVANZAMENTO PROF.
Q334=1.5 ;PROF. ACCOSTAMENTO
Q203=+100 ;COOR. SUPERF.
Q204=50 ;2ª DIST. DI SICUREZZA
Q335=25 ;DIAMETRO NOM.
Q342=0 ;DIAMETRO PREFOR.
Q351=0 ;TIPO DI FRESATURA
X
Z
Q200
Q201
Q203
Q204
Q334
X
Y
Q206
Q335
