HEIDENHAIN TNC 320
91
3.2 Impostazione aut
o
matica delle or
igini

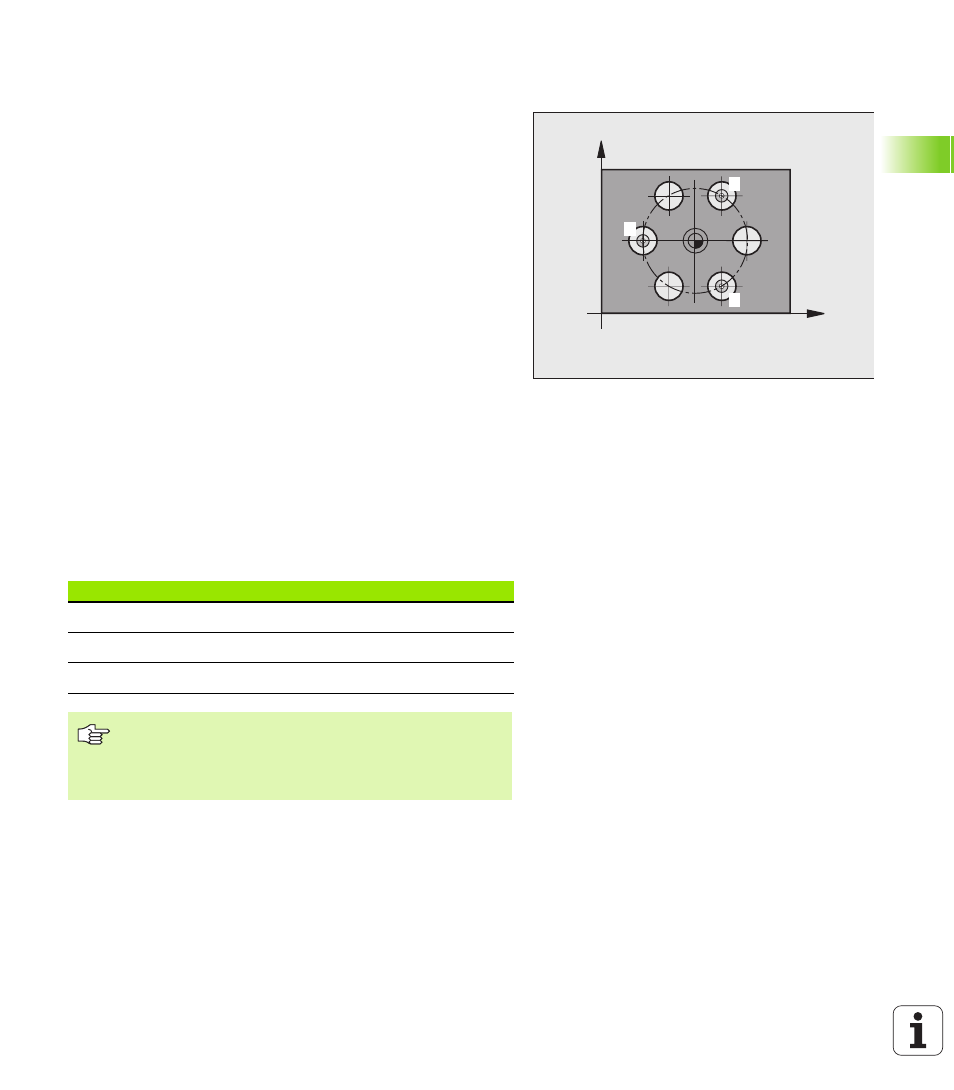

ORIGINE CENTRO DI CERCHIO DI FORI (ciclo di
tastatura 416, DIN/ISO: G416)
Il ciclo di tastatura 416 rileva il centro di un cerchio di fori mediante
tastatura di tre fori e imposta questo centro quale origine. In alternativa
il TNC può registrare questo centro in una tabella origini o in una tabella
Preset.
1
Il TNC posiziona il tastatore in rapido (valore da colonna FMAX) e
con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" pag. 21) sul centro programmato del primo foro
1
2
Successivamente il tastatore si porta all'altezza di misura
programmata e rileva mediante quattro tastature il centro del primo
foro
3
Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona sul centro programmato del secondo foro
2
4
Successivamente il TNC porta il tastatore all'altezza di misura
programmata e rileva mediante quattro tastature il centro del
secondo foro
5
Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona sul centro programmato del terzo foro
3
6
Successivamente il TNC porta il tastatore all'altezza di misura
programmata e rileva mediante quattro tastature il centro del terzo
foro
7
Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri ciclo Q303
e Q305 (vedere "Memorizzazione dell'origine calcolata" pag. 64) e
salva i valori reali nei parametri Q presentati di seguito
8
Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore
X
Y
1
2
3
Numero del parametro Significato
Q151 Valore
reale
centro asse principale
Q152
Valore reale centro asse secondario
Q153
Valore reale diametro cerchio di fori
Prima della programmazione
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
