HEIDENHAIN CNC-PILOT 4290 13
2.2.1 Pr
ofili piano XY (superficie frontale e lato post
e
rior

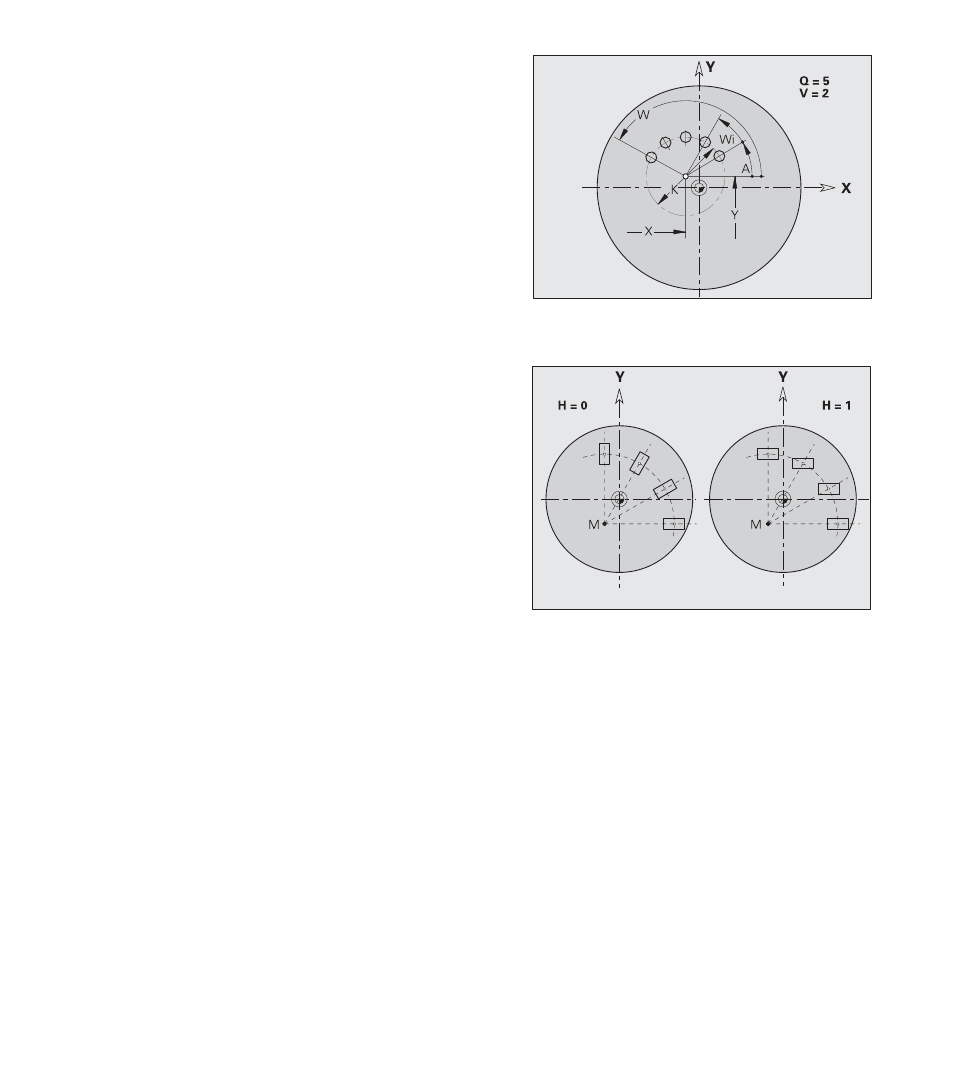

e) Sagoma circolare piano XY G472-Geo
L'istruzione G472 definisce una sagoma circolare nel piano XY.
L'istruzione G472 agisce sulla matrice definita nel blocco
successivo (G370..375, G377).
Note per la programmazione
■ Programmare foro/matrice nel blocco successivo senza centro –
Eccezione: scanalatura circolare. Se per la scanalatura circolare
si programma il ”Centro curva X, Y”, esso viene sommato alla
posizione della sagoma (vedi manuale utente –
4.7.9 Sagoma
circolare con scanalature circolari”).
■ Il ciclo di fresatura (sezione LAVORAZIONE) richiama il foro/la
matrice nel blocco successivo, non la definizione della sagoma.
Parametri
Q:
Numero matrici
K: Diametro sagoma
A: Angolo iniziale – Posizione prima matrice (riferimento: asse
X positivo) – default: 0°
W: Angolo finale – Posizione ultima matrice (riferimento: asse X
positivo) – default: 360°
Wi: Angolo tra due matrici
V: Direzione (orientamento) – default: 0
■ V=0 – senza W: configurazione cerchio
■ V=0 – con W: configurazione su arco più lungo
■ V=0 – con Wi: segno di Wi determina la direzione (Wi<0:
sagoma in senso orario)
■ V=1 – con W: sagoma in senso orario
■ V=1 – con Wi: sagoma in senso orario (segno di Wi
irrilevante)
■ V=2 – con W: sagoma in senso antiorario
■ V=2 – con Wi: sagoma in senso antiorario (segno di Wi
irrilevante)
X,Y: Centro sagoma (X come quota raggio)
H: Posizione matrici – default: 0
■ H=0: posizione normale – le matrici vengono ruotate
intorno al centro del cerchio (rotazione)
■ H=1: posizione originale – la posizione della matrice in
riferimento al sistema di coordinate rimane immutata
(traslazione)
