59
Cicli di tornitura semplici
Tornitura assiale semplice G81
Tornitura radiale semplice G82
L'istruzione G81/G82 lavora (sgrossa) l'area del profilo descritta dalla
posizione attuale dell'utensile e ”X, Z”. In caso di diagonale l'angolo si
definisce con I e K.
A fine ciclo l'utensile si trova su:
■ G81: X – ultima coordinata di sollevamento; Z – punto di partenza ciclo
■ G82: X – punto di partenza ciclo; Z – ultima coordinata di sollevamento
Parametri
X/Z:
Punto di arrivo profilo (X come quota diametro)
Q: Avanzamento funz. G – default: 0
■ 0: avanzamento con G0 (Rapido)
■ 1: avanzamento con G1 (Avanzamento)
G81:
I:
Avanzamento massimo in direzione X
■ I<0: con finitura del profilo
■ I>0: senza finitura del profilo
K: Offset in direzione Z – default: 0
G82:
I:
Offset in direzione X – default: 0
K: Avanzamento massimo in direzione Z
■ K<0: con finitura del profilo
■ K>0: senza finitura del profilo

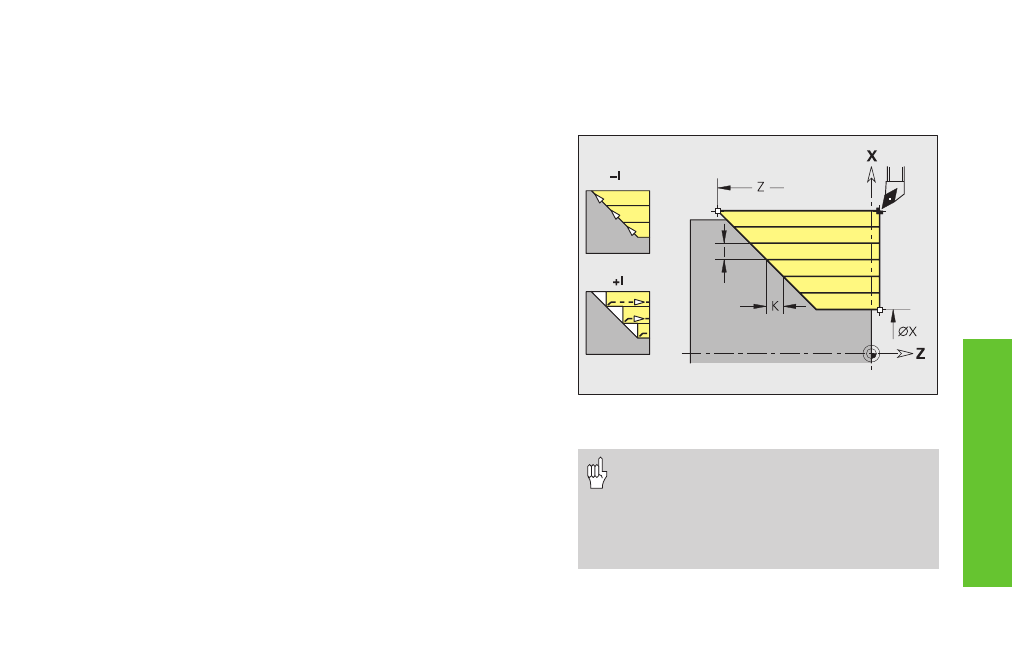

Tornitura assiale semplice G81
Fine ciclo G80
L'istruzione G80 chiude i cicli di lavorazione.
• Compensazione raggio tagliente: non
viene eseguita.
• Sovrametalli (G57): vengono calcolati e
rimangono attivi dopo la fine del ciclo.
• Distanza di sicurezza dopo ogni passata:
1 mm.
