HEIDENHAIN CNC PILOT 4290 83
1
.15 TURN PLUS: pr
ofili piano XY

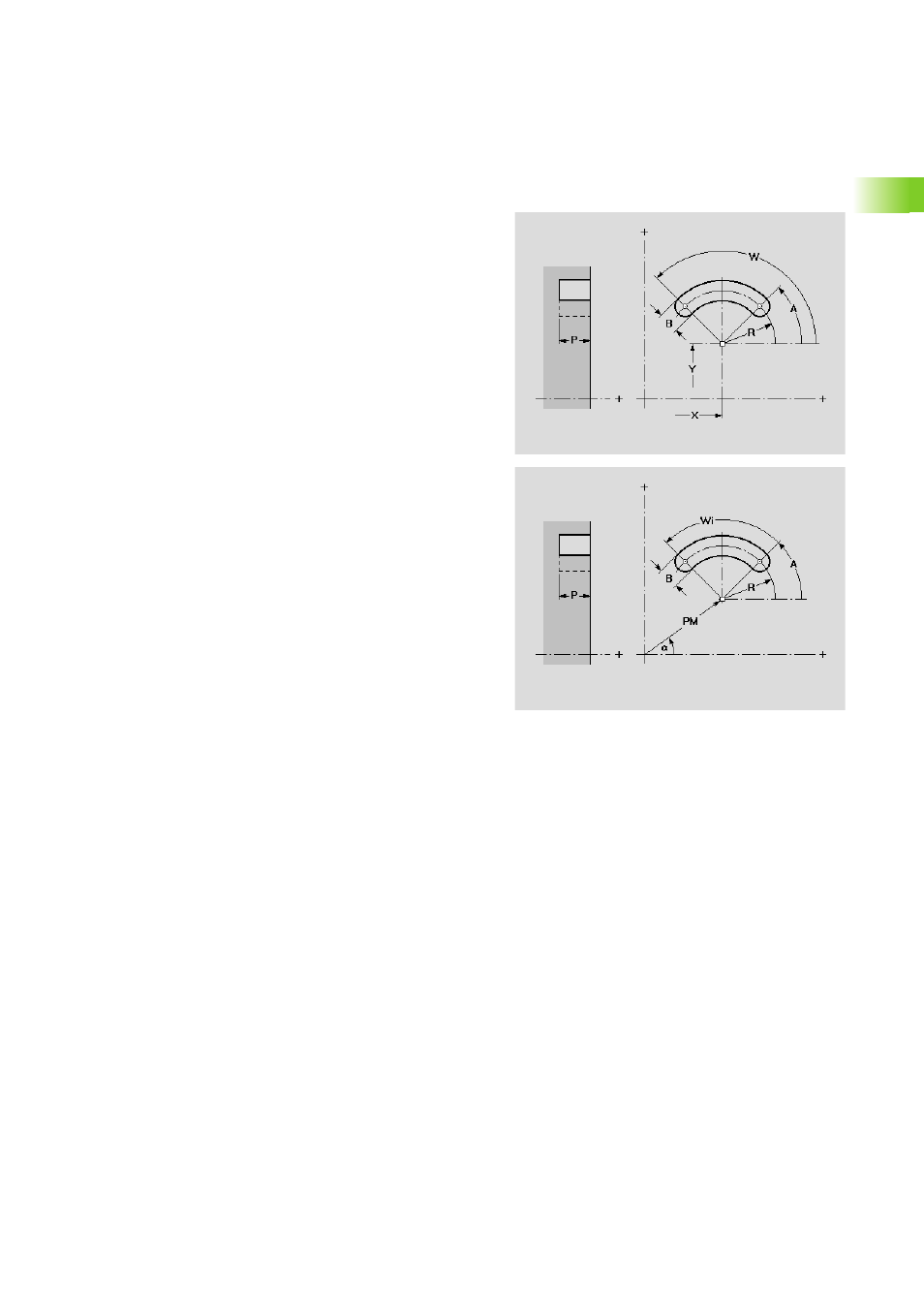

Piano XY: scanalatura circolare
La funzione definisce una scanalatura circolare nel piano XY.
Parametri
X
Centro della curva in coordinate cartesiane (quota radiale)
Y Centro della curva in coordinate cartesiane
PM Centro della curva in coordinate polari
a Centro della curva in coordinate polari (riferimento angolo:
asse X positivo)
A Angolo di partenza della scanalatura (riferimento: asse X)
W Angolo finale della scanalatura (riferimento: asse X)
R Raggio della curva (riferimento: traiettoria del centro della
scanalatura)
B Larghezza della scanalatura
P Profondità della figura
