.5 DIN PLUS: pr
ofili piano XY
Sagoma lineare piano XY G471-Geo

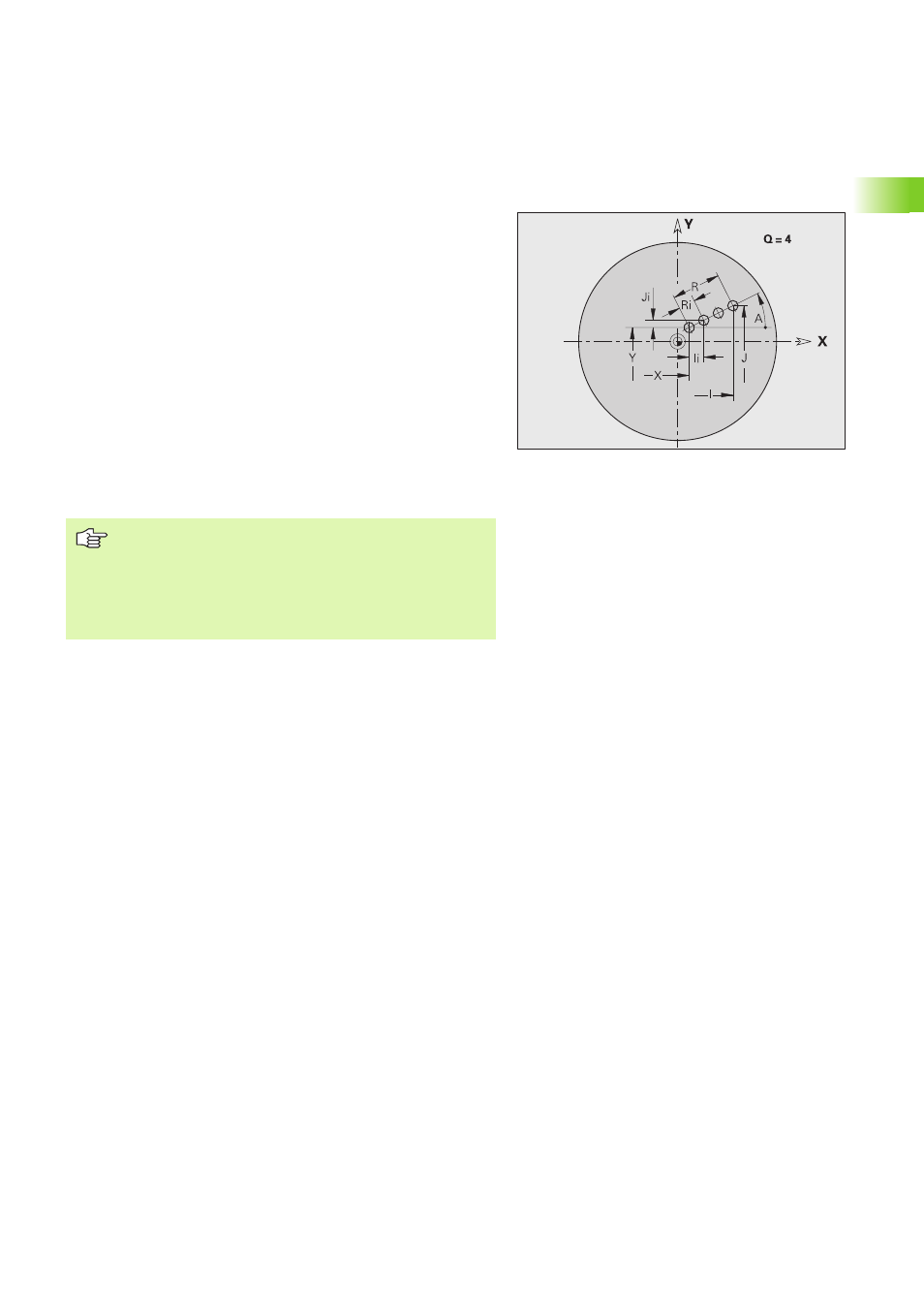

G471 definisce una sagoma lineare nel piano XY. G471 agisce sul foro
o la figura definiti nel blocco successivo (G370..375, G377).
Parametri
Q
Numero di figure
X Punto iniziale sagoma (quota radiale)
Y Punto iniziale sagoma
I Punto finale sagoma (direzione X; quota radiale)
J Punto finale sagoma (direzione Y)
Ii Distanza tra due figure in direzione X
Ji Distanza tra due figure in direzione Y
A Angolo dell'asse longitudinale rispetto all'asse X
R Lunghezza totale sagoma
Ri Distanza tra due figure (distanza di sagoma)
Note per la programmazione
„ Programmare il foro/la figura nel blocco successivo
senza centro.
„ Il ciclo di fresatura (sezione MACHINING) richiama il
foro/la figura nel blocco successivo, non la definizione
della sagoma.
