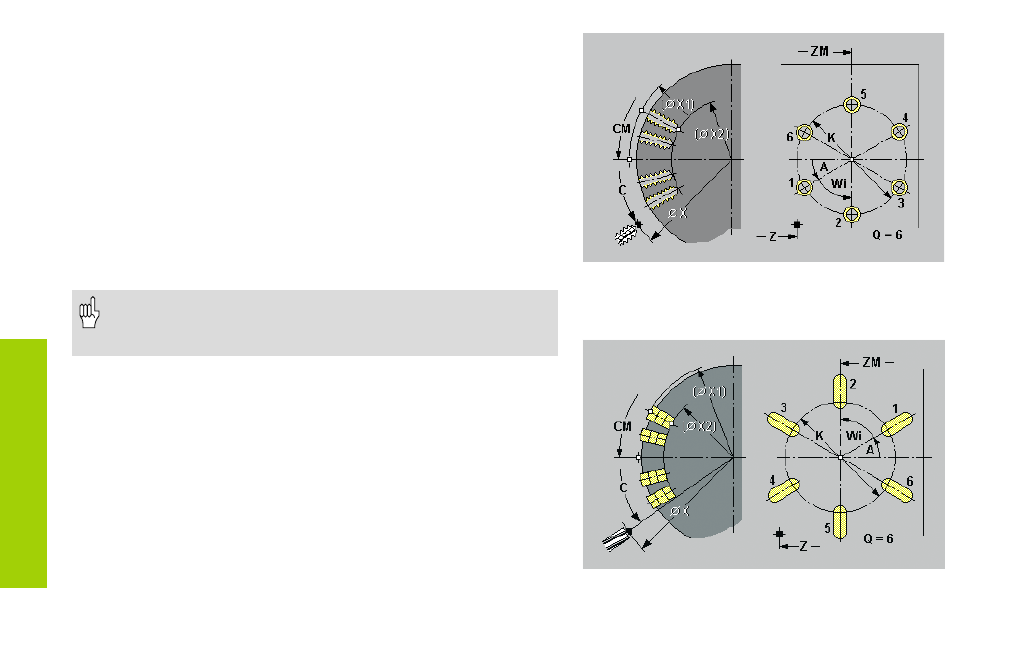

Sagoma circolare radiale
"Sagoma circolare" viene attivata per cicli di foratura (Foratura, Foratura
profonda, Maschiatura) e cicli di fresatura (Scanalatura, Profilo ICP) per
realizzare sagome di foratura/fresatura alle medesime distanze su un
cerchio o su un arco sulla superficie cilindrica.
Note sui parametri ciclo:
C:
Angolo mandrino (posizione asse C) – default: angolo
mandrino attuale
ZM,CM: Centro sagoma
A:
Angolo 1° foro (angolo mandrino) – default: 0°
Wi: Incremento angolare (distanza sagome) – default: disposizione
uniforme di fori/fresature sul perimetro
Profili di fresatura ICP: se il punto di partenza del profilo non
coincide con l'origine coordinate, la distanza punto di partenza
profilo - origine viene sommata alla posizione della sagoma.
