Cicli di fresatura

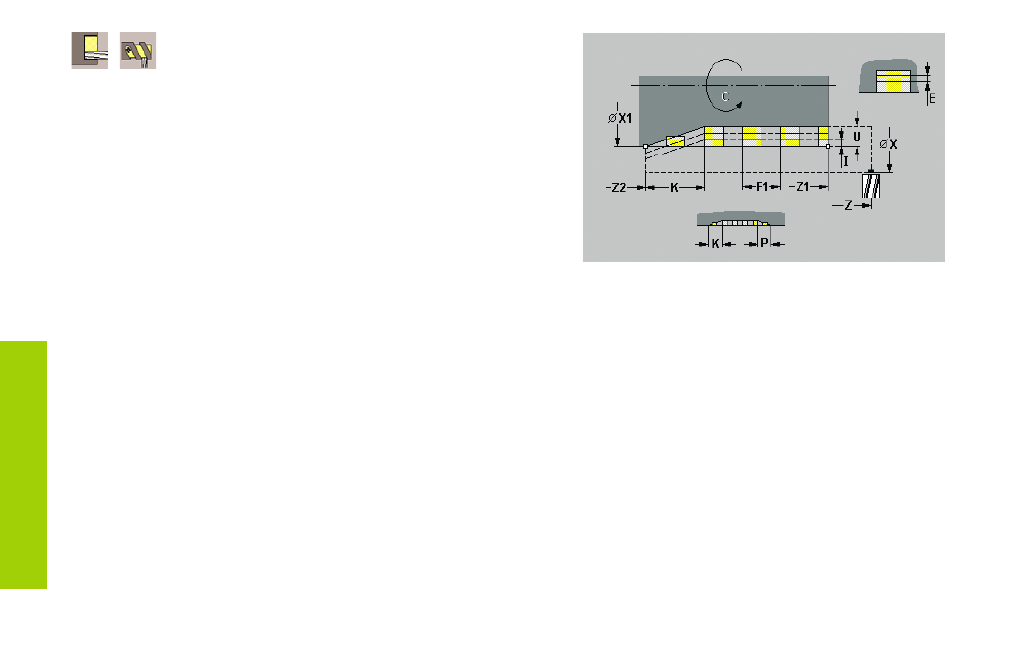

Fresatura scanalatura elicoidale
Il ciclo fresa una scanalatura elicoidale a partire da "Z1" fino a "Z2".
"C1" definisce la posizione iniziale della scanalatura. Con "P" o "K" si
definisce una rampa a inizio/fine scanalatura. La larghezza della
scanalatura corrisponde al diametro della fresa.
Il primo avanzamento viene eseguito con "I"; il MANUALplus calcola i
successivi avanzamenti come segue:
Avanzamento attuale = I * (1 – (n–1) * E)
n: n volte avanzamento
La riduzione dell'avanzamento avviene fino a
0,5 mm. Quindi ogni
avanzamento viene eseguito con 0,5 mm.
Note sui parametri ciclo:
C1:
Angolo iniziale
X1:
Diametro
Z1, Z2:
Punto di partenza/Punto finale scanalatura
F1:
Passo
P, K:
Lunghezza di entrata, Lunghezza di uscita
U:
Profondità scanalatura
I:
Avanzamento massimo
E:
Riduzione profondità di taglio
