Connessioni elettriche
Il flussometro Orion Visual Flow è stato progettato per essere collegato a dispositivi ARAG (computer,
monitor, visualizzatori) ma può essere connesso anche ad apparecchiature di altri costruttori purchè
predisposte per l'utilizzo di flussometri di questa tipologia.
Per la modalità di utilizzo come flussometro di riempimento, il flussometro deve
essere collegato ESCLUSIVAMENTE a dispositivi ARAG.
ARAG non risponde per danni all'impianto, a persone, animali o cose causati da un
montaggio errato o non idoneo del flussometro.
In caso di danni al flussometro provocati da un montaggio errato o inadatto, si inten-
de automaticamente risolta ogni forma di garanzia.

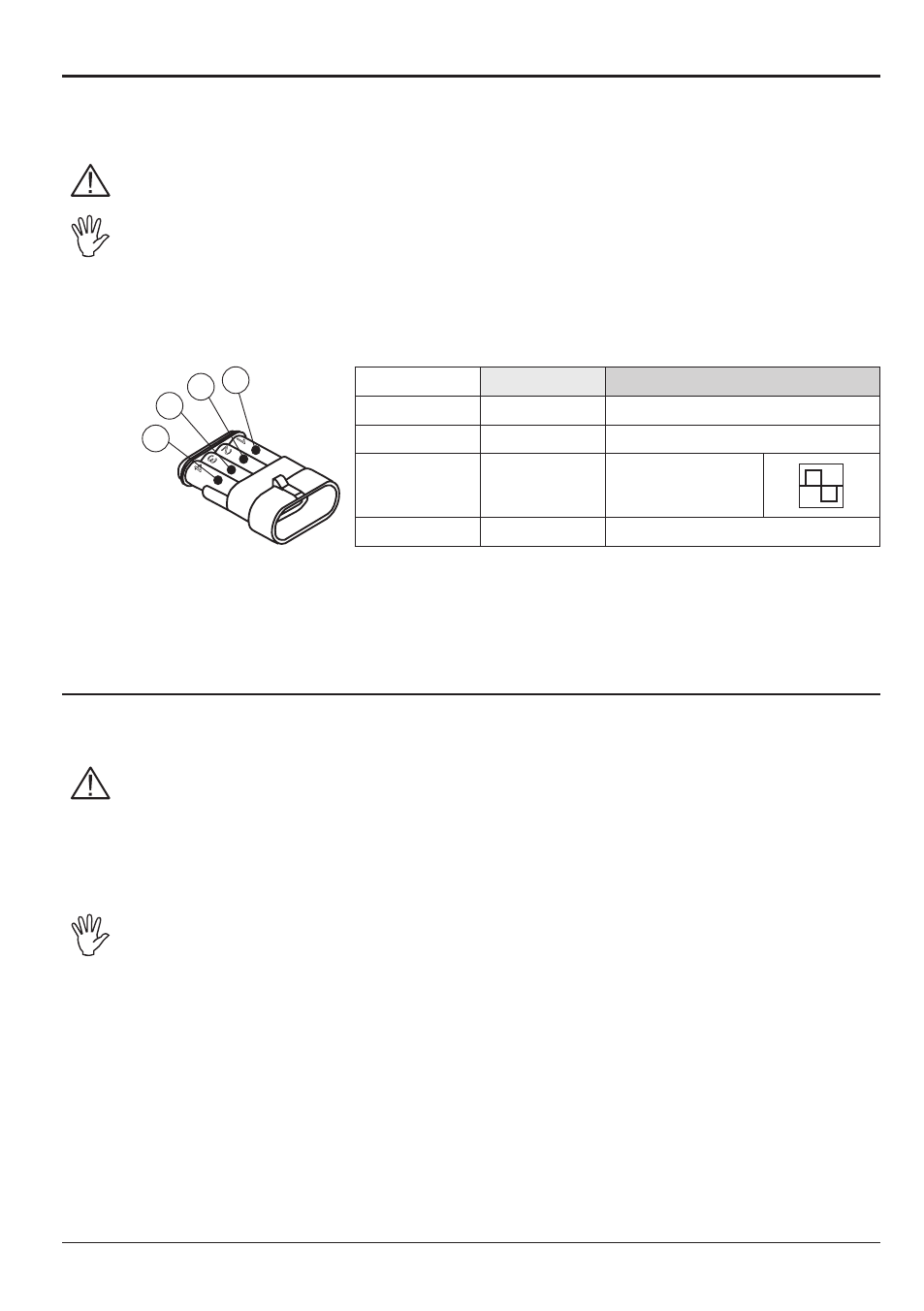

I collegamenti del flussometro su dispositivi non di produzione ARAG sono indicati in Tabella 1.
Colore
Posizione
Collegamento
Nero
1
GND
Rosso
2
+12 VDC
Verde
3
Segnale
(onda quadra)
Giallo
4
Controllo pompa
E' possibile collegare Orion Visual Flow ai computer e monitor serie Bravo senza il "Kit Stop Pompa"
utilizzando il cavo adattatore (
cod. 4622BA50000.110), che permette il collegamento tra il connettore
a 4 poli del flussometro e quello a 3 poli del Bravo.
2.2
Connessioni idrauliche
Per la connessione all'impianto, utilizzate raccordi appropriati (Rif. Catalogo Generale ARAG).
Evitate strozzature o torsioni prima dei raccordi e sui tubi.
Per le connessioni, utilizzare tubazioni e raccordi correttamente dimensionati per la
pressione di utilizzo dell'impianto.
Il serraggio dei portagomma deve essere eseguito con apposite fascette metalliche
che garantiscano una perfetta tenuta anche ad elevate pressioni.
La connessione con raccordi filettati deve essere eseguita tenendo in considerazio-
ne la pressione di utilizzo.
ATTENZIONE: L’integrazione ad impianti esistenti deve essere fatta tenendo presenti
tutte le regole di sicurezza descritte nel presente manuale. Altresì il montaggio e
la messa in opera nell’impianto deve essere eseguita da personale specializzato e
secondo le regole di sicurezza atte a non ridurre la sicurezza dell’intero impianto nel
quale si va ad integrare il flussometro.
Tab. 1
Fig. 4
1
2
3
4
3
2
1
4
