Descrizione Del proDotto
Il flussometro elettromagnetico Orion Visual Flow è un dispositivo che permette di misurare e vi-
sualizzare sul display di cui è dotato la quantità di liquido che lo attraversa.
Utilizzando un principio di misura elettromagnetico (non sono presenti organi meccanici in movi-
mento al suo interno) il flussometro fornisce un segnale proporzionale al flusso del liquido che lo
attraversa; Orion visualizza il valore della portata calcolandola in base agli impulsi generati e al
valore della costante flussometro precedentemente impostata.
Inoltre Orion può essere utilizzato come flussometro di riempimento: questa funzione permette di
impostare la quantità di liquido che si vuole immettere all’interno della cisterna in fase di caricamento e
tramite il Kit Stop Pompa (opzionale) di bloccare il caricamento una volta raggiunto il valore impostato.
1.1
Destinazione d'uso
Questo dispositivo è progettato per l’installazione su macchine agricole per diserbo e
irrorazione.
L’apparecchiatura è progettata e realizzata in conformità alla norma EN ISO 14982 (Com-
patibilità elettromagnetica - macchine agricole e forestali), armonizzata alla Direttiva
2004/108/CE.
Il flussometro non deve essere assolutamente usato per misurare il passaggio di idrocar-
buri, liquidi infiammabili, esplosivi o tossici. Il flussometro non è adatto al contatto con
liquidi alimentari. Non è consentito l'uso per transazioni commerciali.
2 instAllAzione
Installate il flussometro
ad almeno 20 cm da elementi che possano causare turbolenze all’interno
del condotto (valvole, curve, strozzature, etc.).
Il flussometro può essere installato in posizione orizzontale o verticale.
ATTENZIONE:
Per una corretta tenuta del flussometro, utilizzate ESCLUSIVAMENTE l'apposito kit di
assemblaggio ARAG (Rif. Catalogo Generale ARAG - Accessori per valvole modulari
serie 463/473).
ARAG non risponde per danni all'impianto, a persone, animali o cose causati dall'uti-
lizzo di materiale diverso da quello previsto.
RESET
TOT
SeGue

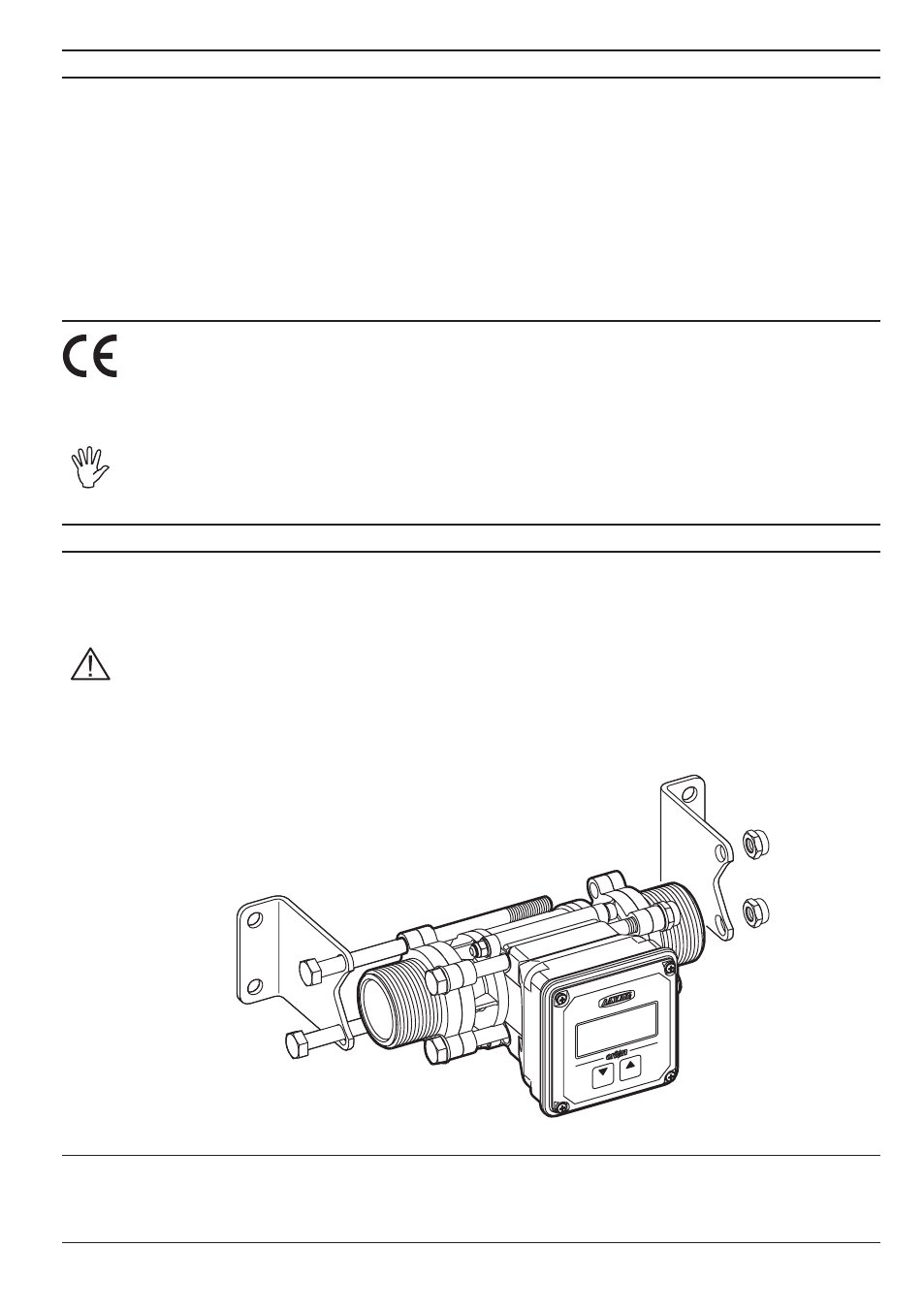

Fig. 1
