XTDP CONTROLLERS

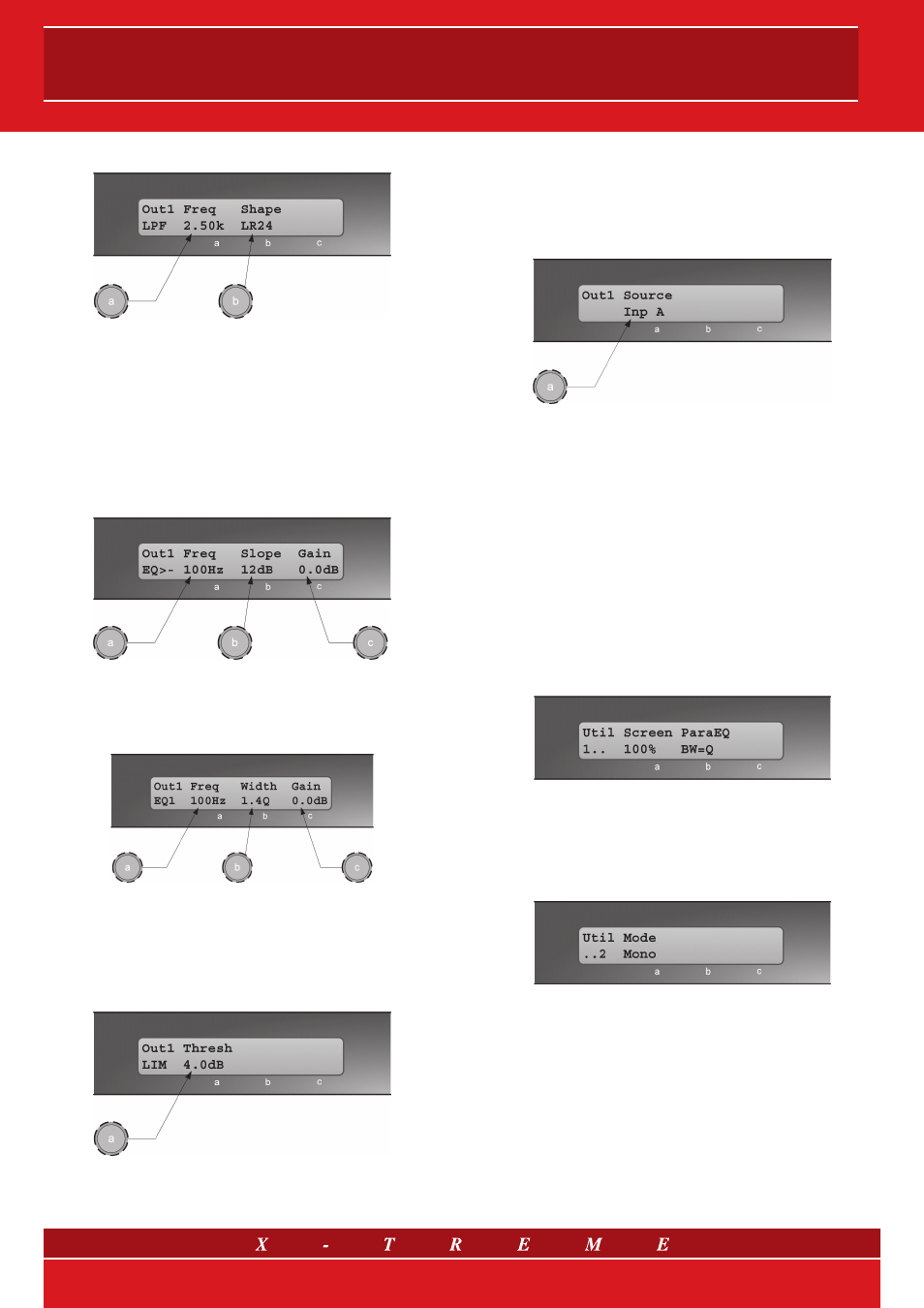

Filtri High e Low pass
• Knob A: Frequenza di taglio, <<off, 20.0 Hz - 25.6 kHz, out>>
• Knob B: tipo di filtro passa-basso o passa-alto
Il tipo di filtro è selezionabile tra Butterworth, Bessel, Linkwitz-Riley
o Hardman. Le pendenze del filtro sono disponibili fino all’ottavo
ordine o 48 dB/ottava. Il filtro di tipo Hardman è sempre descritto
dal suo ordine.
Equalizzazione parametrica
Come per la sezione di input, 8 sezioni di equalizzazione sono pos-
sibili oltre a 2 filtri di shelving e 6 sezioni parametriche completa-
mente controllabili.
• Knob A: Frequenza, da 10 Hz a 25.6 kHz, a passi variabili
• Knob B: Slope, da 6 a 12 dB/octave, a passi di 1 dB
• Knob C: Gain, +/-15 dB, a passi di 0.2 dB
La frequenza è specificata come il punto dove il filtro devia di 3 dB
dal valore di guadagno.
• Knob A: Frequenza centrale, da 10 Hz a 25.6 kHz, a passi variabili
• Knob B: Q o Larghezza di banda, selezionabile da display. Lar-
ghezza regolabile da 0.1 a 5 ottave a passi variabili; Q regolabile
da 14.2 a 0.2, a passi variabili
• Knob C: Gain, +/-15 dB, a passi di 0.2 dB.
Limitatori
• Knob A: Soglia, da -40 dBu a 20 dBu, con passi di 0.2 dB
Un limitatore di alta qualità (a bassa distorsione) è disponibile su
ogni output. La soglia è regolabile dall’utente; tutti gli altri parametri
sono calcolati in modo preciso a seconda della configurazione, per
fornire un controllo pulito ed efficace della dinamica del segnale.
Routing
• Knob A: Sorgente di output, selezionabile: Input A, Input B o
Sum A+B. Configura il routing da input a output. Questa funzione
è disponibile solo con preset mono.
8. Personalizzazione
Funzioni di personalizzazione
Tre funzioni di personalizzazione sono fornite per:
1) regolare il contrasto dello schermo, 2) impostare le unità del di-
splay usate per l’equalizzazione parametrica e 3) impostare le mo-
dalità mono e stereo.
L’apparecchio automaticamente regola il contrasto a seconda del-
le variazioni di temperatura dell’LCD. Il controllo del contrasto dello
schermo fissa il contrasto di base e permette anche l’ottimizzazio-
ne per un dato angolo di visione. I parametri di larghezza dell’equa-
lizzazione parametrica si possono impostare per essere visualizzati
in termini di Q o larghezza di banda, espressa in ottave.
Occorre prestare attenzione nel passare da modalità mono a ste-
reo poiché i parametri impostati per i canali di sinistra saranno
copiati nei canali di destra sovrascrivendo i settings precedenti.
Questo processo non è reversibile e potrebbe rappresentare un
cambiamento pericoloso per il processo del segnale.
