User’s manual

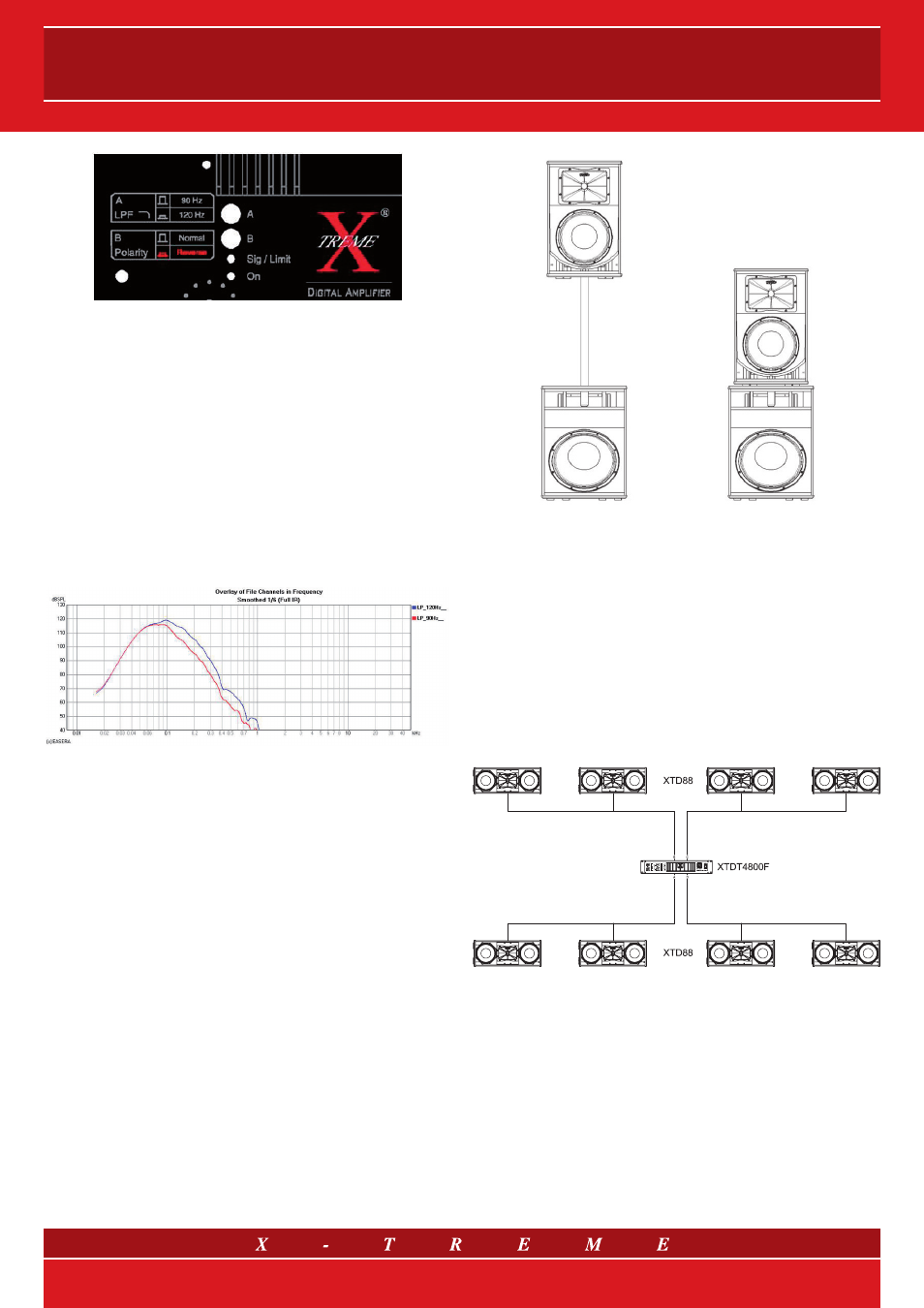

Fig. 14 Pannello posteriore dei sub attivi
XTDS15/A e XTDS18/A, particolare
I due switch posti sui subwoofer amplificati XTDS15/A e XTDS18/A
rendono possibili rispettivamente: due diversi tagli passa-basso e
l’inversione di polarità.
Il taglio di frequenza più bassa (90 Hz) si adatta correttamente all’uti-
lizzo con i rispettivi moduli principali della serie Deflector, che devono
essere posti in modalità “
sub” selezionando il corrispondente preset;
l’altro taglio (120 Hz) può rivelarsi utile, se utilizzato con i rispettivi
moduli principali della Deflector Line, per creare un boost nella zona
dei 100 Hz, laddove richiesto, oppure per utilizzare i subwoofer con
moduli principali di dimensioni inferiori che non si estendono altret-
tanto bene in bassa frequenza. In figura si mostra a titolo di esempio
la risposta in frequenza
2 del subwoofer XTDS18/A, con i due diversi
tagli passa-basso disponibili.
Fig. 15 Preset del subwoofer XTDS18/A
2 misurata a terra con pavimento riflettente e microfono in asse a 2 m in condizioni vir-
tualmente anecoiche (misurazione della risposta all’impulso e parziale separazione delle
riflessioni, primo ostacolo a 4 m). Input signal -20 dBu.
In condizioni di installazione standard (con i diffusori principali ap-
poggiati sui subwoofer, direttamente o mediante stativo), la polarità
deve essere rigorosamente impostata in modalità diretta, quindi con
il relativo pulsante disinserito. Per questo la posizione con polarità
invertita (pulsante in giù) è segnalata in rosso sul pannello, come
caso particolare. Diversamente si verificherà un effetto di cancella-
zione della pressione, ovvero grossa perdita di efficienza nella banda
di crossover (zona dei 100 Hz).
L’inversione di polarità può permettere un miglior accoppiamento del
subwoofer con il modulo superiore solo nel caso in cui i due mobili
siano distanziati tra loro. “Miglior accoppiamento” significa che nella
banda d’incrocio (zona dei 100 Hz) il sistema riesce ad erogare più
potenza acustica nell’ambiente, e ciò dipende dalla posizione relativa
tra subwoofer, modulo superiore e pareti o grossi ostacoli. Se l’in-
versione di polarità comporti o no questo miglioramento può essere
facilmente decretato all’ascolto, attraverso misurazioni specifiche o
semplicemente “ad orecchio”.
Fig. 16 Configurazione standard di accoppiamento
subwoofer-modulo superiore (polarità diretta).
10. CONFIGURAZIONI DI SISTEMA
Di seguito si riportano le configurazioni standard di sistema della li-
nea Deflector. Per ognuna è possibile anche utilizzare solamente la
versione “dimezzata”, con un solo satellite e un solo subwoofer per
lato (col conseguente dimezzamento della potenza acustica eroga-
ta). I collegamenti di due diffusori allo stesso canale d’amplificazione
si intendono in parallelo. La dotazione di amplificatori resta invariata
passando da uno a due diffusori per lato, perché il dimezzamento
dell’impedenza, da 8 Ohm a 4 Ohm, permetterà all’amplificatore di
erogare circa il doppio della potenza, ovvero la sua potenza nominale.
Fig. 17 Configurazione di sistema con XTD88
e amplificatori XTDT
8/12
