DEFLECTOR LINE

Le caratteristiche fondamentali di questa linea si riassumono in:
1) elevato rapporto rigidità/peso;
2) qualità senza compromessi dei trasduttori e dell’elettronica utiliz-

zata nelle versioni attive.

Fra le numerose reason why (caratteristiche distintive della Deflector
Line rispetto a quelle dei prodotti concorrenti nel medesimo segmen-
to) spiccano le seguenti:
• cabinet in multistrato di betulla canadese da 15 mm di spessore,
• angolari interni di rinforzo per il sistema di sospensione in acciaio

420ML,

• agevoli flying track in alluminio posti sulle pareti superiori e inferiori

dei diffusori,

• maniglie ergonomiche a doppia impugnatura,
• griglia “trasparente” al suono sprigionato (non occlude, infatti, i fori

della spugna interna) e fissata allo chassis da viti a scomparsa nelle
specifiche bussole annegate nel legno,

• woofer al neodimio con bobina da 4” con supporto in fibra di vetro,
• innovativa tromba AWSH

TM

(Acoustic Wave Shaped Horn),

• deflettore curvo a tecnologia proprietaria.

3. CONTROLLED AIR FLOW TECHNOLOGY

In tutti i satelliti della Deflector Line (ad eccezione del “piccolo” 2-vie
mod. XTD88) è stato progettato e realizzato un bass reflex di conce-
zione decisamente innovativa. Alla classica forma dei tubi di accordo
si sostituisce un condotto nelle immediate adiacenze del woofer, po-
sto tra esso e la base del mobile, con un lato “a vela” che ne segue
il profilo circolare. A tale soluzione si è giunti, in fase di progetto,
avvalendosi di particolari simulazioni fluidodinamiche, prodotte con
lo scopo di minimizzare le turbolenze dell’aria all’interno del mobile e
del condotto stesso. Anche l’inclinazione mista delle pareti esterne,
oltre ad essere pensata per diversi tipi di cluster in funzione degli
angoli di dispersione della tromba, è stata ottimizzata in base alle
suddette simulazioni, ponendosi come scopo l’omogeneità della
pressione acustica all’interno del mobile e riducendo il più possibile
le risonanze.

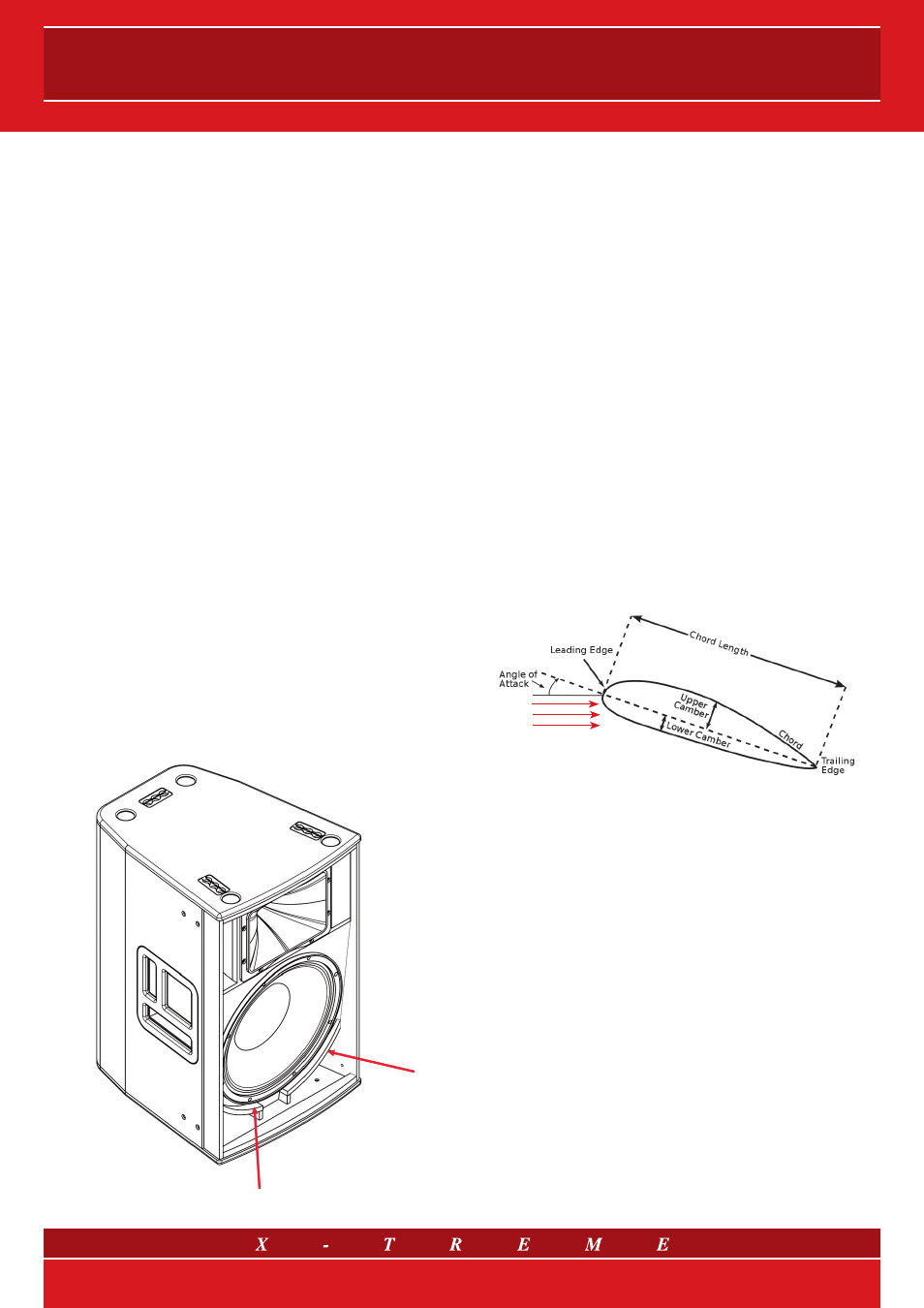

Fig. 1 Il bass reflex con deflettore curvo

Posizionandosi frontalmente a un diffusore e sezionandolo longitu-
dinalmente con un piano perpendicolare al terreno, si può facilmen-
te individuare il

profilo del deflettore, che risulta essere di forma

convessa-concava (secondo la convezione che prevede di citare
per primo l’intradosso, ossia la superficie inferiore e successivamen-
te l’estradosso, cioè quella superiore) e avente un camber - definito
come la distanza tra la corda alare e la linea media: trattasi della classi-
ca “bombatura” della superficie alare - estremamente ridotto, per non
ostacolare oltre il dovuto il flusso d’aria controllato dal deflettore. Come
detto, lo staff progettuale X-Treme ha effettuato particolari simulazioni
fluidodinamiche e realizzato numerosi prototipi in laboratorio; il tutto per
poter ottenere il tanto sospirato controllo del flusso dell’aria genera-
to all’interno del mobile e del condotto. Flusso che, da disordinato e
vorticoso a causa del “risucchio” del bass reflex, viene trasformato - in
ambito non viscoso e a sufficiente distanza dalle pareti - in ordinato e
laminare, grazie anche all’intervento di uno specifico telaio posteriore
di ben 5 cm di spessore e all’inclinazione - di 5 gradi - del piano dove
viene fissato l’altoparlante. Tale inclinazione mista delle pareti esterne,
oltre ad essere pensata per diversi tipi di cluster in base agli angoli di
dispersione della tromba, è stata concepita per annullare le tipiche tur-
bolenze che si verificavano, in particolar modo, sul tubo d’accordo: ciò
implica la minimizzazione delle onde riflettenti sul woofer e, anche grazie
al preciso allineamento del condotto con il cono (il campo di tolleranza è
nell’ordine dei mm), la totale scomparsa delle risonanze e degli annulla-
menti di fase nei punti d’immissione e di uscita, con conseguente omo-
geneità e ottimizzazione della pressione acustica all’interno del cabinet.

Fig. 2 Definizioni base della Controlled Air Flow Techonlogy

4. ACOUSTIC WAVE SHAPED HORN

TM

La tromba in alluminio

AWSH

TM

(Acoustic Wave Shaped Horn) è stata

concepita e realizzata con strumenti CAE (Computer Aided Engine-
ering
) per garantire l’allineamento del centro acustico con il woofer,
mantenendo perfettamente combacianti i piani contenenti le bocche
del cono del woofer e della tromba stessa. Il processo di fabbricazio-
ne avviene tramite die casting (pressofusione), ossia mediante colata
della lega fusa in una forma metallica permanente - stampo o matrice
- specificatamente progettata per questo originale manufatto su spe-
cifiche degli ingegneri X-Treme. Il processo di fabbricazione in pres-
sione permette il velocissimo riempimento della cavità dello stampo e
l’alimentazione compensativa del ritiro di solidificazione; ciò provoca i
seguenti effetti: perfetto e totale riempimento della cavità dello stam-
po e conferimento al pezzo di una fine struttura cristallina esente da
imperfezioni. Nei modelli

XTD88 e XTD1015, grazie ad uno speciale

fissaggio della tromba AWSH

TM

nell’apposita concavità del diffusore, è

possibile ruotare tutta la sezione medio-alti (tromba+driver+pannello)
di 90°, consentendo, quindi, di mantenere la medesima copertura
sulle alte frequenze sia quando il diffusore si trova in posizione, stan-
dard, verticale che quando viene montato orizzontalmente. Svitando
semplicemente le 8 viti della flangia quadrata esterna rettangolare è
possibile effettuare l’operazione di rotazione senza intaccare i cavi di
collegamento o pregiudicare gli altri elementi interni.
