14.9 Dati dei parametri utente

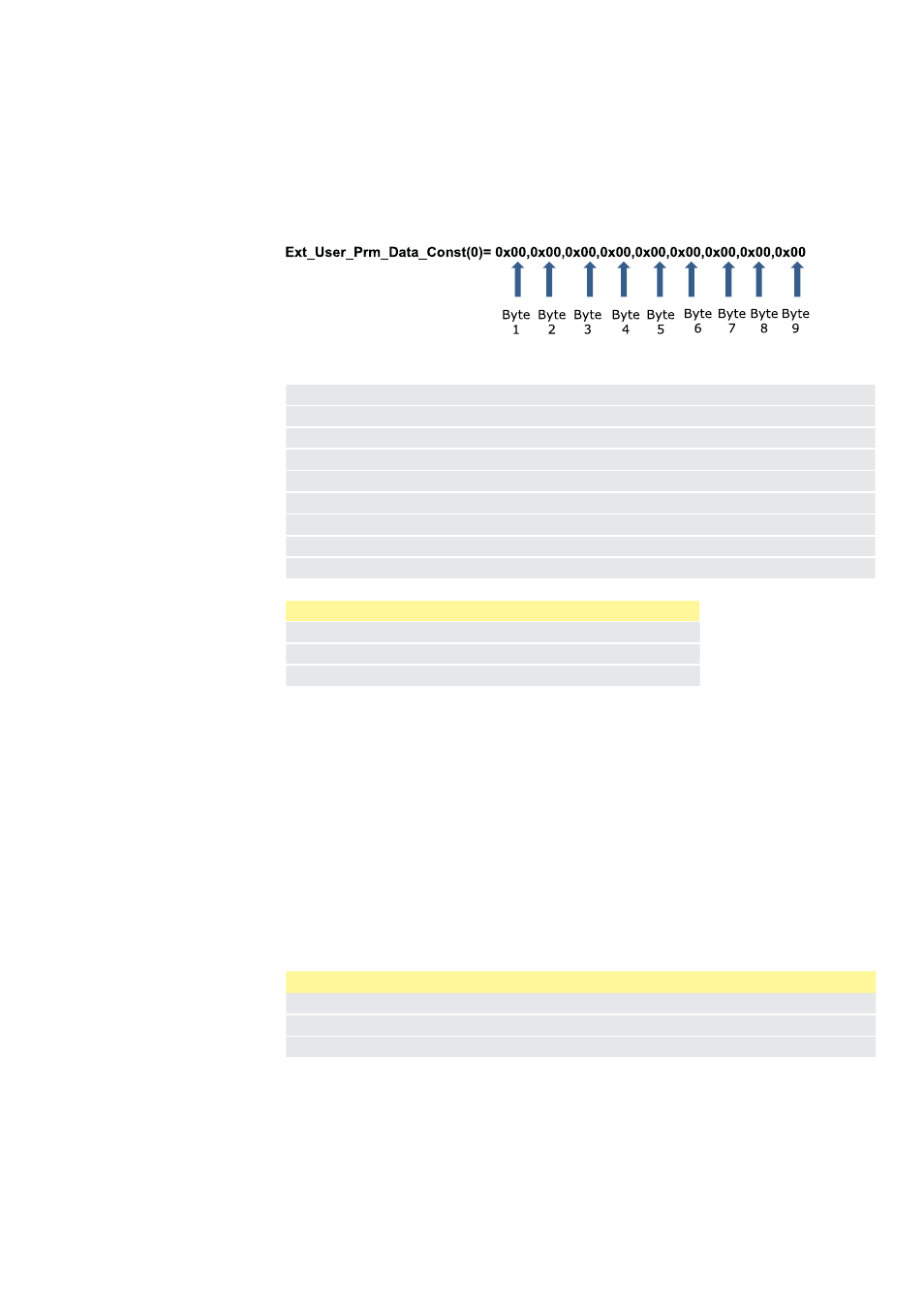

I dati relativi ai parametri utente vengono impostati inserendo dei valori nella
riga “Ext_User_Prm_Data_Const(0)” del file GSD. Ciò viene indicato di seguito e i
byte interessati sono elencati nella tabella. Il file GSD non deve essere modificato
ulteriormente e Watson-Marlow non si assume alcuna resposabilità per eventuali
guasti della pompa dovuti a modifiche del file GSD.
8 bit Byte 1 Modello pompa
8 bit Byte 2 Tipo testina
8 bit Byte 3 Velocità minima (byte alto di 16 bit senza segno)
8 bit Byte 4 Velocità minima (byte basso di 16 bit senza segno)
8 bit Byte 5 Velocità massima (byte alto di 16 bit senza segno)
8 bit Byte 6 Velocità massima (byte basso di 16 bit senza segno)
8 bit Byte 7 Autoprotezione
8 bit Byte 8 Velocità di autoprotezione (byte alto di 16 bit senza segno)
8 bit Byte 9 Velocità di autoprotezione (byte basso di 16 bit senza segno)
Modello pompa e tipo di testa
Valore
Descrizione
0x03 Unità di azionamento Qdos 30
0x30 Byte 5, 6 Testa pompa di base ReNu 30
Impostazione velocità min/max
I parametri Velocità min/max sono usati per impostare la velocità minima e massima
dall'interfaccia PROFIBUS. I valori vengono usati solo se il bit corrispondente nella
parola di comando è attivato e i valori non sono pari a zero. I valori sono di 16 bit
senza segno in 1/10 di giro/min della velocità della testa.
Autoprotezione
Il parametro utente di autoprotezione viene usato per impostare una serie di azioni
per determinare un'eventuale anomalia delle comunicazioni PROFIBUS. Il byte di
autoprotezione è configurato come mostrato nella tabella seguente. Qualora non
vengano impostati bit oppure venga impostata una sequenza di bit non valida, la
funzione di autoprotezione arresterà la pompa.
Bit Descrizione
0 Continuare l'azionamento all'ultima velocità richiesta
1 Continuare l'azionamento usando la velocità di autoprotezione
2-7 Riservato
Velocità di autoprotezione
Il parametro della velocità di autoprotezione viene usato per impostare la velocità
a cui la pompa deve essere azionata se si verifica un errore delle comunicazioni
PROFIBUS e se il bit 1 nel parametro utente di autoprotezione è impostato.
