manutenzione.
• Controllare che l’interruttore di alimentazione sia acceso.
• Controllare che l’alimentazione di rete arrivi alla pompa.
• Controllare che l’interruttore del selettore di tensione sia nella corretta posizione.
• Controllare il fusibile nella presa di corrente.
• Controllare che la pompa non si sia arrestata a causa di una scorretta installazione dei condotti.
Funzionamento manuale
• Accendere l’alimentazione (sul pannello posteriore dell’unità di comando).
• Premere il tasto Man/Auto. Quando il simbolo AUT non lampeggia, la pompa è nel modo di funzionamento manuale.
• Cambiare la velocità mediante il tasto ¿ o À. Il rapporto del controllo della velocità del 505U è di 110:1, che dà una velocità
minima di 2 giri/minuto quando l'unità di comando è del tipo da 220 giri/minuto e di 0,5 giri/minuto quando l'unità di comando è
del tipo da 55 giri/minuto.
• Cambiare direzione premendo il tasto CW/CCW (O/A). Controllare che il simbolo lampeggiante CW/CCW corrisponda all'attuale
direzione di rotazione (CW: senso orario; CCW: senso antiorario).
• Per selezionare la velocità massima: premere contemporanemente i tasti ¿ e Max.. Per selezionare la velocità minima: premere
contemporanemente i tasti À e Max.
• La tastierina ha una funzione di bloccaggio per evitare di ripristinarla inavvertitamente o che venga manomessa. Se la pompa si
arresta, premere il tasto Stop finché non si illuminerà il simbolo del lucchetto. Se la pompa sta funzionando, premere il tasto
Start finché non si illuminerà il simbolo del lucchetto. Tutti i tasti saranno disattivati, tranne Start e Stop. Per sbloccare la
tastiera, premere questi ultimi tasti finché non scomparirà il simbolo del lucchetto.
• La pompa può essere impostata in modo tale che al suo riavvio, continui automaticamente lo stato operativo in cui si trovava
prima dell'interruzione oppure impostata in modo tale che al ritorno dell'alimentazione di rete, la pompa rimanga ferma. Per
attivare la funzione di Avvio Automatico, staccare l'alimentazione alla pompa direttamente dalla presa di corrente. Quando si
riallaccia l'alimentazione di rete, tenere premuto il tasto Start finché non si sarà illuminato il simbolo !. Premere di nuovo Start
per riavviare la pompa. Questa funzione può essere annullata se, dopo aver staccato l'alimentazione, si tiene premuto il tasto
Stop al momento del riallacciamento dell'alimentazione. In quest'ultimo caso non si illuminerà il simbolo !.
• Per avviare la pompa, premere il tasto Start (Avvio). Per arrestare la pompa, premere il tasto Stop (Arresto).
Impara e Ripeti
La 505U ha la speciale funzione "mpara e Ripeti" che permette di memorizzare una dose e di ripeterla. La dose è regolabile tramite
la tastiera a membrana. I dettagli sono riportati nella sezione Tecnica.
Funzionamento automatico
Premere il tasto Man/Auto. Quando il simbolo AUT lampeggia, la pompa è nel modo di funzionamento automatico.
La pompa viene comandata da un segnale analogico di processo di 30V o 32 mA massimo. L'unità opera ad una velocità di flusso
maggiore quando riceve segnali di comando superiori (risposta non invertita) o inferiori (risposta invertita).
• Signal offset (Scostamento segnale) è il livello del segnale di processo da raggiungere affinché il rotore della pompa inizi il
movimento di rotazione.
• Signal range (Intervallo segnale) è la variazione del livello del segnale di processo necessaria per produrre la modifica richiesta nella
velocità del rotore della pompa.
Ad esempio, quando si utilizza un segnale di processo da 4mA a 20mA:
Risposta della pompa Scostamento segnale Intervallo segnale
Non invertita 4 mA 16 mA
Invertita 20 mA 16 mA

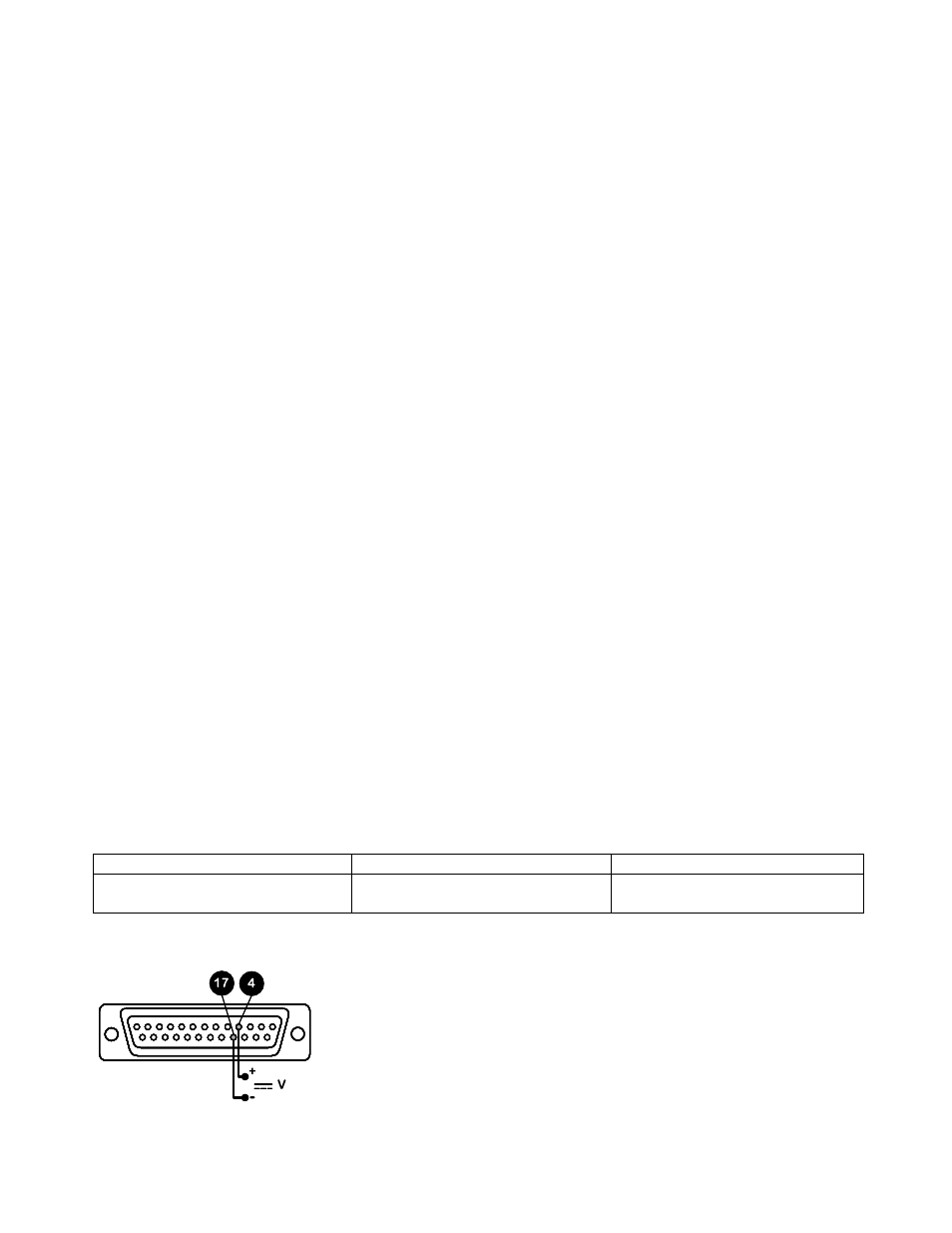

Per le diverse tensioni, è possibile usare una fonte stabile di c.c. variabile insieme ad un voltimetro c.c. (massimo 30V c.c.). Impedenza
del circuito: 100 kohms. Polarità impostata per una risposta non invertita. Invertire la polarità per la risposta invertita.
Per le diverse correnti, è possibile usare la stessa fonte c.c. insieme ad un milliamperometro c.c. (massimo 32 mA). Impedenza 250
ohms. Polarità impostata per una risposta non invertita. Invertire la polarità per la risposta invertita.
