20

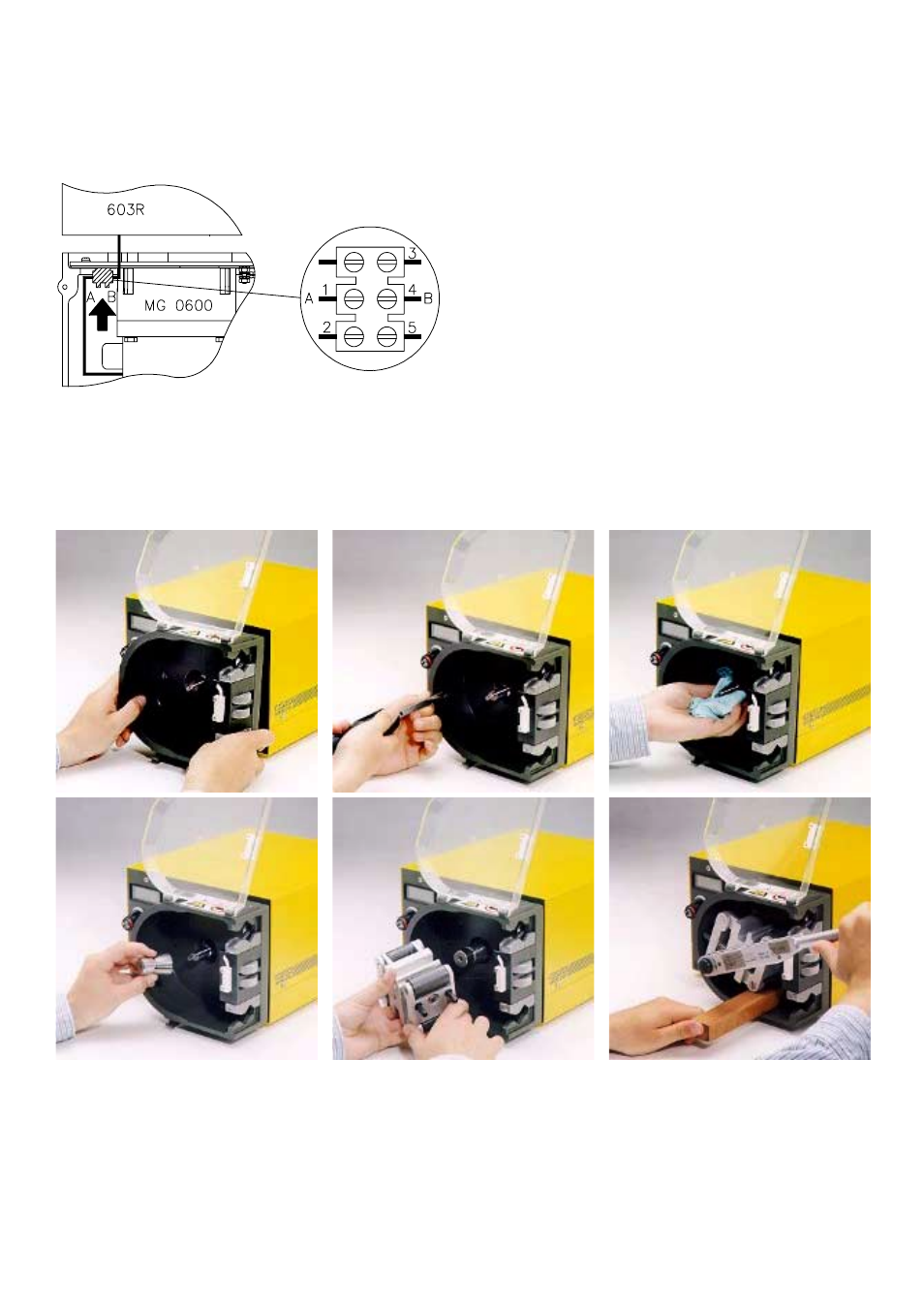

Installazione dell'unità 603R
Rimuovere la parte superiore della scatola dal dispositivo di comando. Far passare i fili di protezione commutati sulla
guida attraverso il pannello anteriore del dispositivo di comando e collegarli alla morsettiera. Sostituire le guarnizioni della
scatola del pannello anteriore e posteriore per garantire che lo standard di protezione dagli ingressi IP55 non venga
compromesso. Rimontare la parte superiore della scatola.
1 Rosso 2 Nero 3 Rosso 4 Giallo 5 Nero.
Montare la pista sull'albero di trasmissione e sul tassello di posizione. Fissare la pista con le viti di fissaggio.
Assicurarsi che l'albero di trasmissione sia stato completamente sgrassato prima di collocare il rotore sull'albero
mediante la bussola a fenditura. Serrare il bullone del rotore ad una coppia di 13Nm per impedire lo scivolamento della
bussola durante il funzionamento dell'unità.
•
La pompa illustrata nelle immagini di caricamento della guida è il modello 603S/R
Per rimuovere la pista, rimuovere tutti i tubi dalla testina della pompa. Allentare il bullone di fissaggio del rotore e
picchiettare il rotore/bullone in modo da liberare la bussola. Rilasciare la bussola e ritirare il rotore dall'albero. Allentare
le due viti di fissaggio della pista ed estrarre quest'ultima. Usare questo metodo per rimuovere e rimontare le parti
quando occorre effettuarne la pulizia.
