19

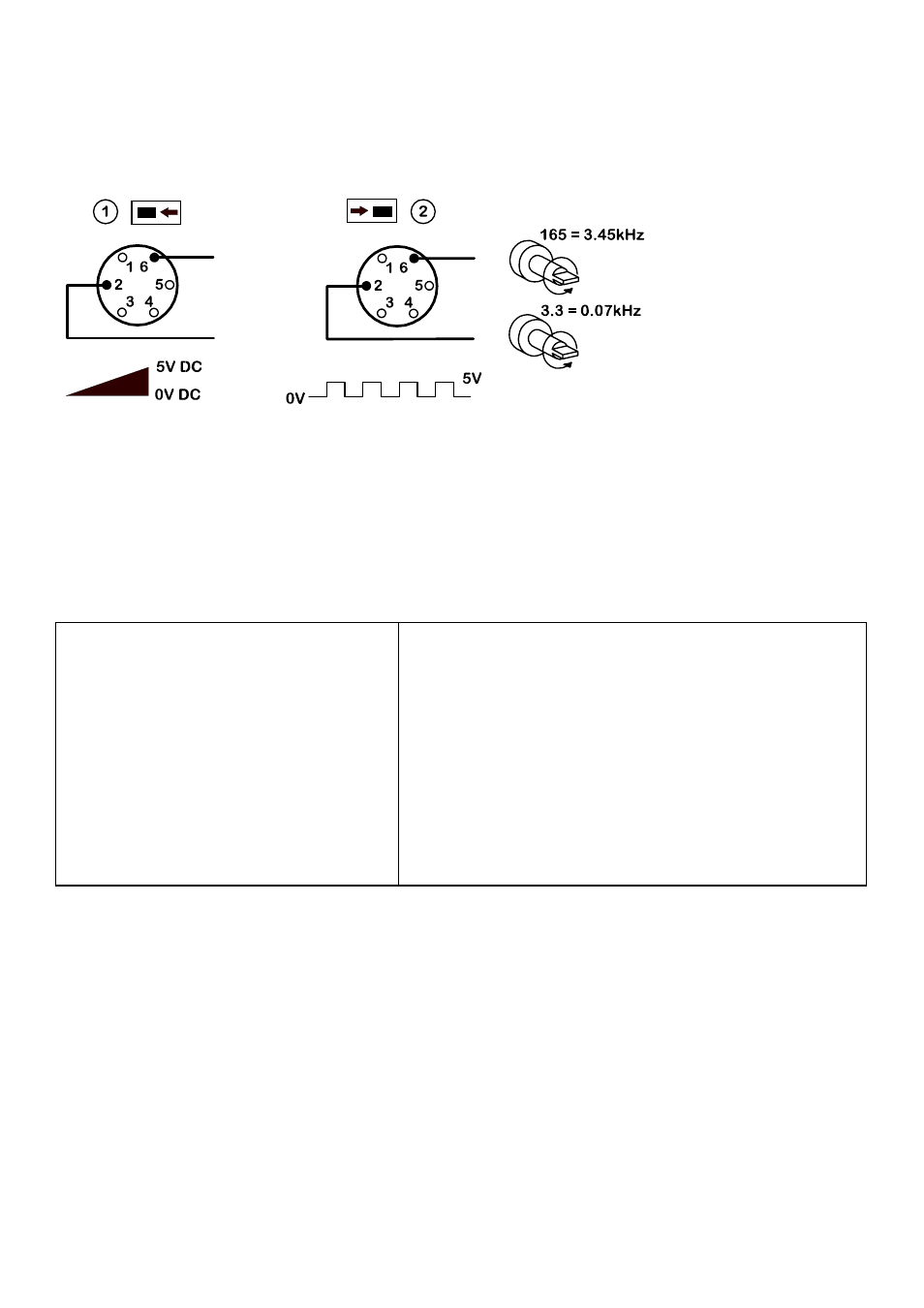

Tachimetro
Questa funzione viene usata per indicare la velocità del motore o il numero totale di giri dello stesso. Il segnale di
controllo della velocità dovrà essere tarato in relazione ai valori minimo e massimo del potenziometro. Usare i
potenziometri a scostamento e di range, come descritto al titolo Taratura.
•
165rpm 3,45 kHz
•
3.3rpm 0,07kHz
Cura e manutenzione
L'unica manutenzione in programma per l'unità pompa riguarda le spazzole del motore che occorre ispezionare e
sostituire quando la loro lunghezza è inferiore a 6mm. La durata delle spazzole dipende dal tipo di servizio della
pompa, ma il numero di ore dovrebbe aggirarsi intorno alle 4.000 ore alla massima velocità.
Per pulire la pompa, rimuovere la testina ed utilizzare una soluzione leggera di detergente mischiato ad acqua. Non
utilizzare forti solventi.
Per gli ingranaggi ricostruiti, utilizzare unicamente il prodotto Lubriplate GR-132 (riferimento Bodine LG-23). Questo è un
lubrificante ispessente al litio, di grado NL GI N. 1, non corrosivo, per pressioni estreme. Si tratta di un prodotto
impermeabile e resistente alla maggior parte degli altri contaminanti.
Specifiche tecniche
Massima velocità del rotore 165rpm
Tensione/frequenza 100-120V/220-240V 50/60Hz
Campo di controllo 50:1
Potenza assorbita 250VA
Fusibile T fusibile 5A
Campo temperatura di esercizio da 5C a 40C
Campo temperatura di magazzino da -40C a 70C
Rumorosità <70dB(A) a 1m
Peso 21kg
Standard IEC 335-1, EN60529 (IP55)
Normative sui macchinari 98/37/EC EN60204-1
Normative sulla bassa tensione 73/23/EEC EN61010-1
Normative di EMC 89/336/EEC EN50081-1/EN50082-1
Sono disponibili su richiesta versioni con particolari caratteristische di azlonamento, come differenti variazioni di
velocita per prevenire ondulazioni di tensione di alimentazione e stabilitá di azionamento con partenza a freddo sino a
normale temperatura. Per maggiori informazioni, vi preghiamo di contattare il servizo tecnico della Watson-Marlow.
Testina 603R
La pompa 603R è dotata di due rulli a molla, che compensano automaticamente le piccole variazioni di spessore delle
pareti dei tubi, prolungando la durata degli stessi.
La 603R è tarata in fabbrica in modo da accettare tubi di spessore nominale di 3,2mm e diametri interni tra 4,8mm e
15,9mm.
La testina della pompa può funzionare in senso orario, per una maggiore durata del tubo, o in senso antiorario, in
presenza di pressioni elevate.
Portate
Le portate della 604U/R si sono ottenute utilizzando tubi Watson-Marlow in Marprene, dello spessore di 3,2mm, che
pompavano acqua a 20C, con pressioni di aspirazione e di mandata pressoché trascurabili (a meno che altrimenti
specificato). Nei casi di applicazioni critiche, occorre determinare la portata alle condizioni operative. I fattori importanti
da tenere in considerazione sono le pressioni di aspirazione e mandata, la temperatura e la viscosità del liquido.
