Manuale per l’utente della pompa Watson-Marlow 720DuN 69

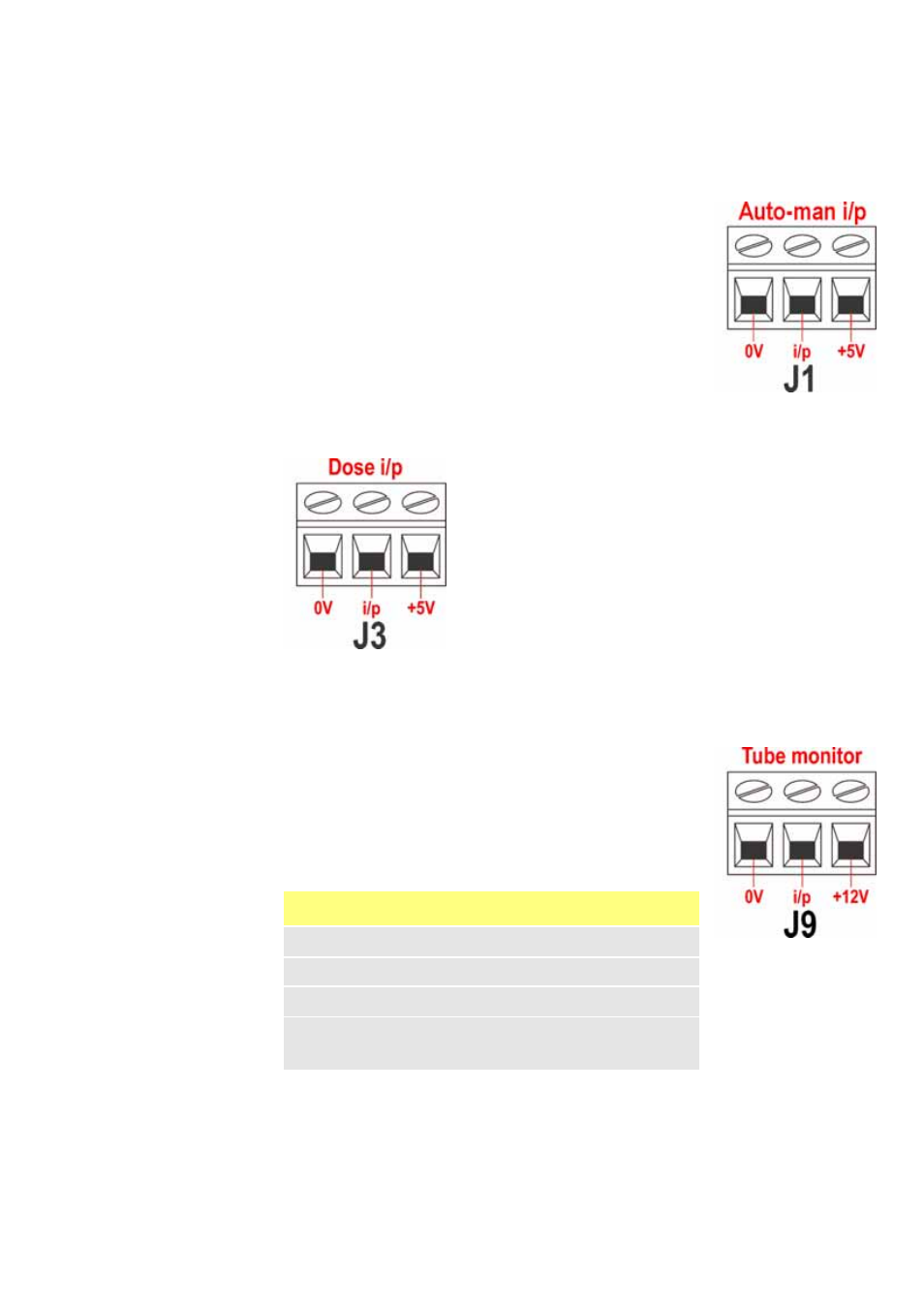

22.9 Input di commutazione
automatica/manuale
Collegare un interruttore a distanza tra il terminale a +5 V e
il terminale i/p
del connettore i/p auto/man (J1).
Interruttore chiuso per il comando automatico, interruttore
aperto per il comando manuale. In alternativa, è possibile
applicare un input logico al terminale i/p
del connettore i/p auto/man, con collegamento a terra sul
terminale a 0 V. Input alto per il comando automatico, input
basso per il comando manuale.
22.10 Input MemoDose
Collegare un interruttore a contatto momentaneo, come
un interruttore a pedale o manuale, collegandolo tra il ter-
minale a 5 V e il terminale i/p del connettore i/p della
dose (J3). Chiudere l’interruttore per iniziare una dose.
Questo input viene adattato dal software e funziona in un
modo simile a quello degli altri input a distanza, come con
l’input logico da 5 a 24 V come indicato sopra, usando il
terminale i/p e il terminale a 0 V. Nota: questo input
viene adattato dal software in modo che il segnale possa
essere momentaneo o mantenuto durante la dose. Se
mantenuto, il segnale deve essere rimosso prima della
dose successiva.
22.11 Input di rilevamento perdite
Collegare un dispositivo di rilevamento perdite a distanza tra
il terminale a +12 V e il terminale i/p del connettore del sis-
tema di monitoraggio tubi (J9). Il circuito chiuso indica una
perdita. In alternativa, applicare un input logico al terminale
i/p, collegando a terra il terminale a 0 V. Un input alto indi-
ca una perdita. Collegare il cavo di un sistema di monitorag-
gio tubi Watson-Marlow per il rilevamento delle perdite come
segue.
Nota: utilizzare esclusivamente rilevatori di perdite Watson-Marlow serie 720.
Colore del filo del sistema
di monitoraggio tubi
Modulo 720N
Blu Terminale J9 0 V
Giallo Terminale i/p J9
Rosso Terminale J9 +12V
Se necessario, far terminare la schermatura nel modulo
720N con una guarnizione EMC a 360°. Vedere 22.2
Cablaggio.
