Manuale per l’utente della pompa Watson-Marlow 720DuN 68
Importante: istruzioni generali per gli input di comando a distanza
Tutti gli input di comando a distanza possono essere collegati in due
modi:
Logico
È possibile collegare all’input una tensione logica compresa tra 5 V
TTL e 24 V industriale. La pompa è configurata in modo da funzionare
senza modifiche all’interno di questo intervallo di valori. Uno qualsiasi
dei terminali a 0 V, sebbene sia preferibile il terminale a 0 V associato
all’input desiderato, è collegato ai terminali a 0 V del dispositivo di
comando in modo da chiudere il circuito. Basso è equivalente a 0 V.
Alto è equivalente a 5 V
→24 V.
Interruttore
Un interruttore a distanza può essere collegato tra l’input e una qual-
siasi alimentazione di tensione positiva proveniente dalla pompa,
sebbene sia preferibilmente il terminale di alimentazione associato. In
ogni caso, non usare l’alimentazione a 10 V proveniente dal connet-
tore del potenziometro a distanza.

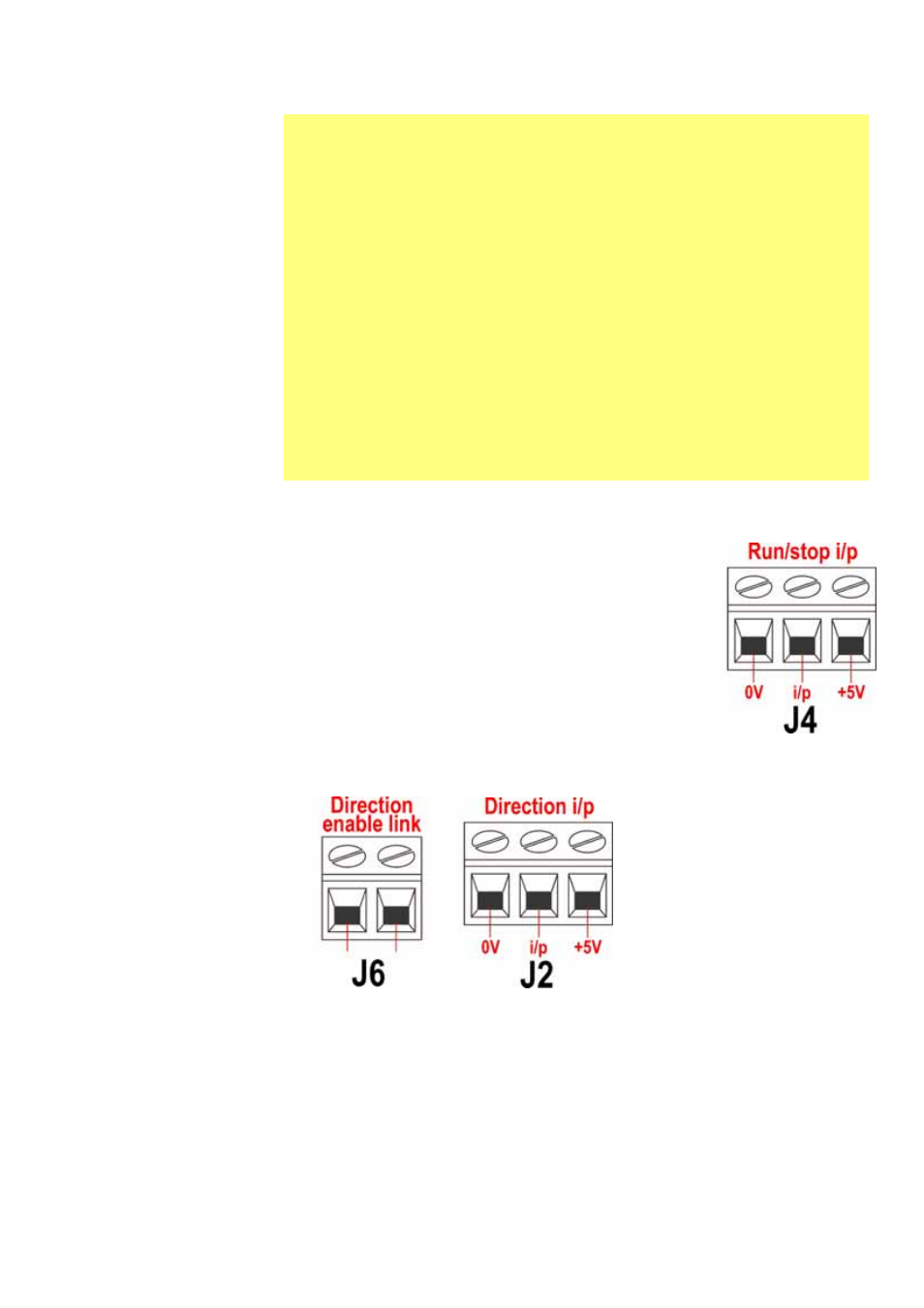

22.7 Input di funzionamento/arresto
Funzionamento/arresto a distanza: collegare un interruttore
a distanza tra il terminale i/p e il terminale a +5 V del con-
nettore i/p di funzionamento/arresto (J4). In alternativa,
applicare un input logico al terminale i/p, collegando a terra
il terminale a 0 V. Un input alto ferma la pompa, un input
basso la mette in funzione. In assenza di una connessione o
con l’interruttore aperto, la pompa passa come impostazione
predefinita sul funzionamento. Per modificare o impostare il
rilevamento dell’input di funzionamento/arresto, vedere
18.11 Arresto a distanza nel menu Imposta.
22.8 Input di direzione
Per attivare il comando di direzione a distanza e disattivare il tasto DIREZIONE
(SHIFT, 1) sulla tastiera, collegare fra loro i terminali del connettore del collega-
mento di attivazione della direzione (J6). Importante: non applicare tensione al
collegamento di attivazione della direzione. Collegare un interruttore a distan-
za tra il terminale a +5 V e il terminale i/p del connettore i/p della direzione (J2).
Interruttore aperto per rotazione in senso orario, interruttore chiuso per rotazione in
senso antiorario. In alternativa, applicare un segnale logico al terminale i/p e al ter-
minale a 0 V del connettore i/p della direzione (J2). Input basso per rotazione in
senso orario, input alto per rotazione in senso antiorario. In assenza di collegamen-
to la pompa effettua come impostazione predefinita la rotazione in senso orario.
