Silvestri Bicam III - Manuale (Pagina 7)

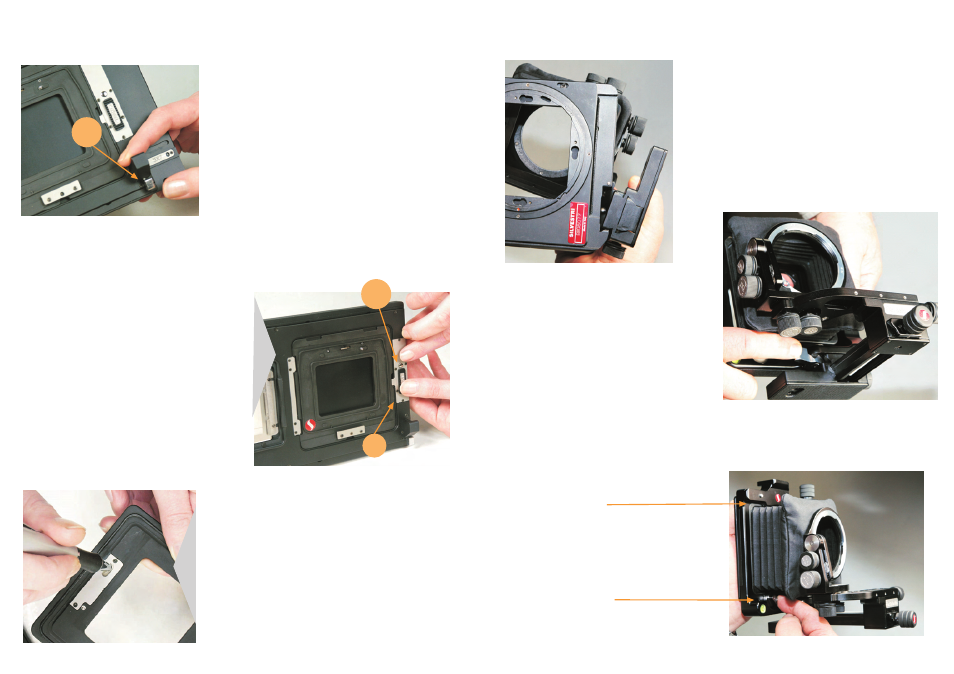

Nella foto si nota il cursore di sblocco
dell’adattatore per Hasselblad H (03) e
il pulsante di sicura (02), per sbloccare
la piastra adattatrice premere il pulsante
(02) e far scorrere il cursore (03).
Lo sblocco del dorso digitale Hasselblad H
avviene sul retro della piasta adattatrice.
Facendo scorrere il cursore (04) con la punta
di una penna il dorso digitale si sgancia, per
inserire il dorso si compie la stessa operazione.
Prima di lasciare il dorso fare attenzione che
il cursore sia tornato nella posizione di blocco.
Flexibellow Maxi è un accessorio
essenziale che trasforma la Bicam in una
fotocamera per lo still life e la fotografia
industriale. Il montaggio sul corpo
macchina è semplice, basta seguire le
seguenti fasi: Dopo aver rimosso la piastra
portaottica, si devono seguire queste 3
fasi:
3) Inserire la parte superiore della
cornice del soffietto
poi premerla nell'alloggio e ruotare il
pomello bloccante (5).
1) Estendere la slitta al massimo.
Inserire la base del Flexi Bellow
Maxi nell'alloggio della slitta
inferiore come mostra l'immagine
in alto.
2) Bloccare la base ruotando il blocco
slitta inferiore (6).
Esercitando una leggera pressione sul bottone
(01) il carrello dello scamottaggio si libera
per poter passare dalla visione alle varie
posizioni di scatto:
a) Centrale con inquadratura verticale
b) Centrale con inquadratura orizzontale
c) Decentrato 18,5mm a destra Decentrato
18,5mm a sinistra. I due scatti incollati
formano una immagine 49X72mm con il
sensore posto in verticale (diagonale 87mm.).
Come funziona il dorso a scamottaggio Come attaccare il Flexi Bellow Maxi
Se invece il sensore viene posto in senso orizzontale si ottiene un’immagine finale
di 37X86mm; formato panoramico, (diagonale 93mm.).
