5. DISPLAY
6. MIC
Regola il livello audio di un eventuale Microfono Dinamico collegato all’ingresso MIC IN (fig.2 - rif.6 )
7. AUX
Regola il livello audio di un eventuale Sorgente Audio (radiomicrofono, letore CD ecc.) collegato all’ingresso
AUX IN (fig.2 - rif.7 )
8. MONITOR
Regola il livello audio dell’altoparlante monitor a bordo dell’Unità Principale
9. MASTER
Regola il livello sull’uscita MASTER OUT (fig.2 rif.4, 5 )
10. UNIT VOL
Regola il livello audio dell’altoparlante monitor delle postazioni
(fig.3 - rif.5 )
4. FUNZIONI E CONTROLLI PANNELLO POSTERIORE - CONFD

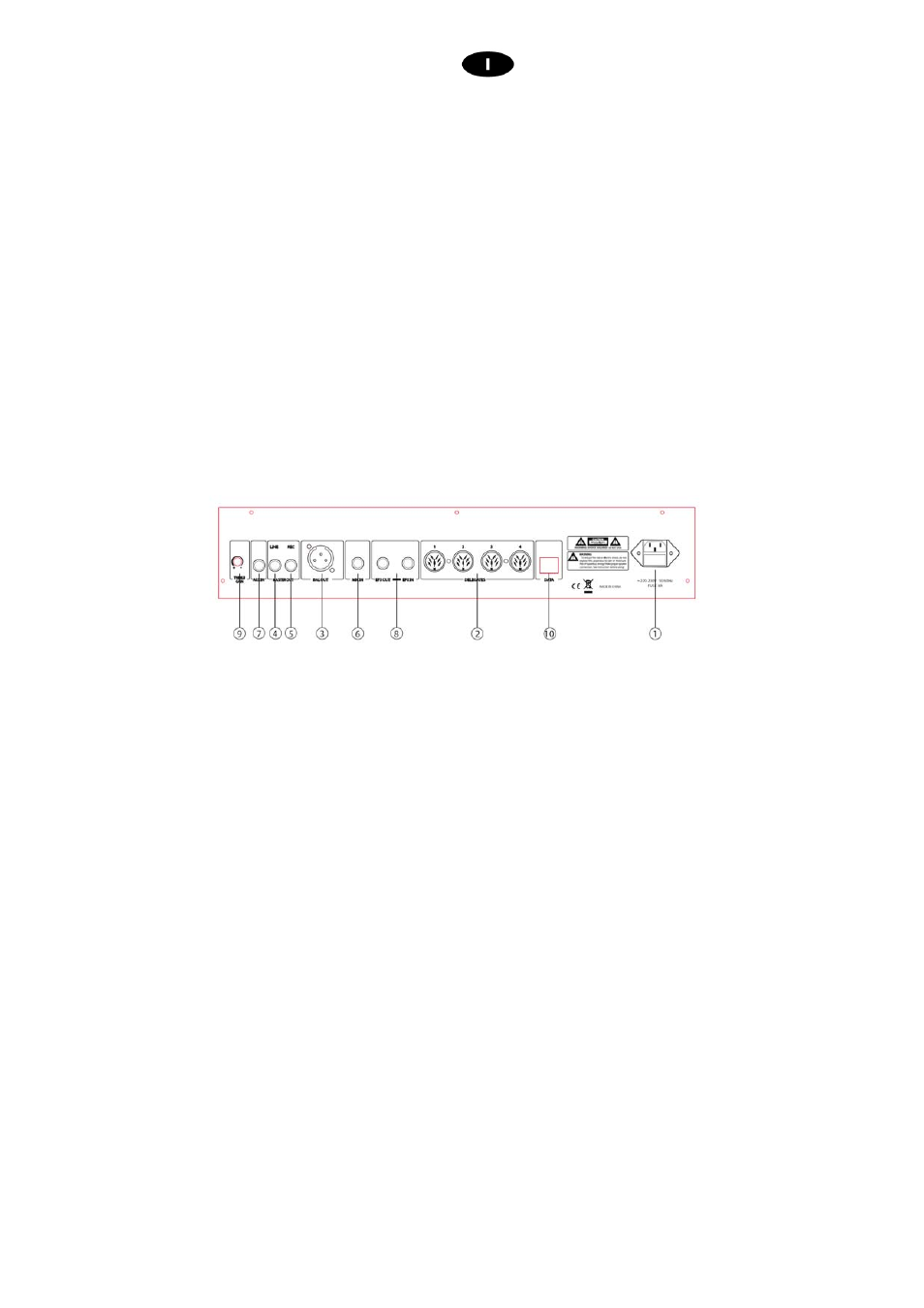

fig.2
1. INGRESSO ALIMENTAZIONE DI RETE
Collegare l’unità principale alla rete 230Vac 50/60Hz.
Alloggio per fusibile da 8 A.
Nota: nella versione 117V la tensione di riferimento è 117Vac 50/60Hz
2. BASES
N° 4 ingressi per unità Presidente/Delegato. Ad ogni linea può essere collegato un numero massimo di 30
unità (non superare questa quantità) per un totale di 64 unità
3. BAL OUT
Uscita di segnale bilanciata (XLR3 Maschio)
Collegare a quest’uscita al mixer o l’amplificatore di sala
4. MASTER OUT LINE
Uscita sbilanciata a livello linea.
5. MASTER OUT REG
Uscita di registrazione (RCA). Per registrare la conferenza collegare a quest’uscita un registratore
6. MIC IN
Ingresso microfonico (Jack Stereo 6,3)
7. AUX IN
Ingresso a livello linea (RCA). Collegare a quest’ingresso una sorgente audio tipo lettori CD ecc.
8. EFXOUT / EFXIN
Insert Bilanciato per un eventuale processore di segnale (Jack 6,3 Stereo). Collegare l’uscita EFXOUT
all’ingresso del PROCESSORE e l’ucita del PROCESSORE all’ingresso EFXIN
9. TREBLE GAIN
Ruotando il conttrollo in senso antiorario abbiamo un’esaltazione delle tonalità alte.
