Proel R88L Manuale d'uso
Pagina 6
6
8. MIC LEVEL
Controllo a dieci posizioni del volume dell'ingresso microfonico locale
9. Etichette
Le etichette possono essere applicate dall'utente per individuare le sorgenti selezionate
10. Connettore JTAG
Viene utilizzato per la programmazione in azienda
11. Porta di comunicazione RJ45
La porta RJ45 viene utilizzata sia per la comunicazione tra pannello di controllo remoto e MATRIX88, sia per
alimentare il pannello remoto fino a una distanza di 50 metri dalla matrice (per distanze superiori prevedere
un’alimentazione supplementare locale di 24 V DC).
Collegare alla porta ZONE REMOTE CONTROL dell’unità centrale MATRIX88. Ogni controllo remoto opera
esclusivamente nella zona audio a cui è connesso. Esempio se viene connesso alla ZONE REMOTE CONTROL 4 esso
sarà operativo solo sulla zona 4.

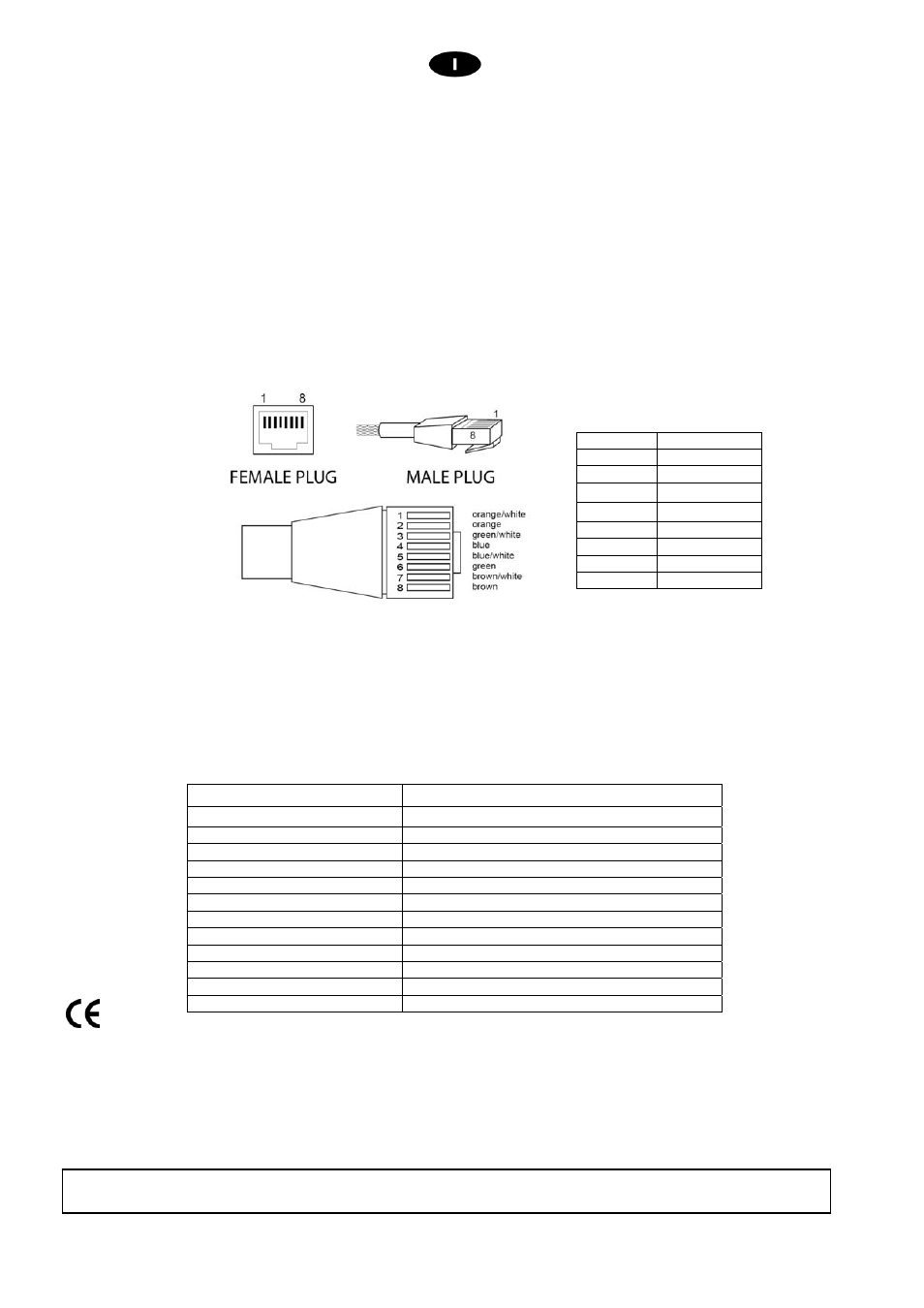

Dettaglio connessione cavo UTP CAT5 su connettore RJ45 per connessione postazione microfonica
secondo lo standard
EIA/TIA – 568B:
.
fig.2
12. Presa supplementare 24V DC (+24V, GND)
Collegare un’alimentazione supplementare 24 V DC al pannello di controllo remoto quando la distanza di comunicazione
supera i 50 metri
13. Uscita supplementare bilanciata (Audio +, Audio-, GND)
Utilizzare quest’uscita per pilotare un eventuale amplificatore locale
4. CARATTERISTICHE
TECNICHE
Il prodotto è conforme alla Direttiva 89/336/CEE (Compatibilità Elettromagnetica)
e successive modifiche 92/31/CEE e 93/68/CEE, secondo i seguenti standard:
EN 50082-1:1997, EN 55013:1990, EN 55020:1994
inoltre, è conforme alla Direttiva 73/23/CEE (Bassa Tensione)
e successive modifiche 93/68/CEE, secondo il seguente standard:
EN 60065:1998
Piedino N° Assegnazione
1
RS485 B
2
RS485 A
3
NC
4
GND
5
+24V DC
6
+24V DC
7
AUDIO IN +
8
AUDIO IN -
MODELLO
R88L
Velocità di comunicazione
57600 bpsd
Distanza di comunicazione
≤ 1 km (in assenza di disturbi)
Sensibilità Ingresso MIC
10 mV
Sensibilità Ingresso Aux
335 mV
Uscita Aux
775 mV
Risposta in Frequenza
50Hz-18KHz
Rapporto Segnale/Rumore
MIC ≥65 dB BGM ≥75 dB
THD
1% @1 kHz
Assorbimento
50 mA
Alimentazione
24 V DC
Peso
153 g
Dimensioni (L x A x P)
86 x 146 x 33 mm
La Proel SpA persegue una politica di costante ricerca e sviluppo, di conseguenza si riserva il diritto di apportare miglioramenti ai
prodotti esistenti, senza preavviso e in qualunque momento. REV. 00 38/10
