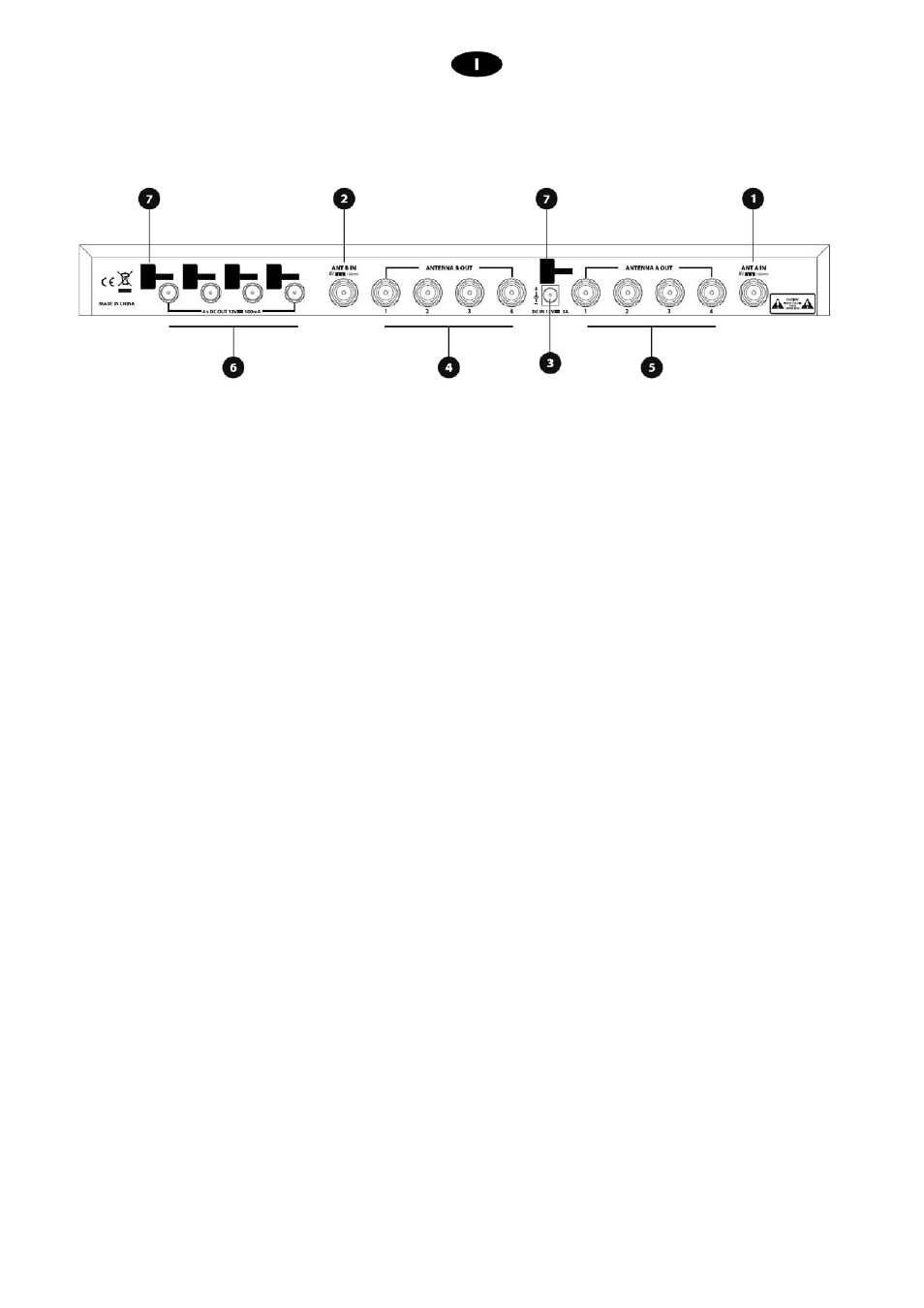

Pannello Posteriore:
fig. 2
1. Connettore ingresso antenna A.
2. Connettore ingresso antenna B
3. Presa per adattatore esterno di alimentazione rete.
4. Connettori TNC femmina di uscita per la distribuzione del segnale ricevuto dall’antenna B sulle
prese di antenna B dei ricevitori.
5. Connettori TNC femmina di uscita per distribuzione del segnale ricevuto dall’antenna A sulle
prese di antenna A dei ricevitori.
6. Quattro uscite 12Vdc per l'alimentazione diretta dei 4 ricevitori radio.
4. INSTALLAZIONE
• Collegare ai 2 ingressi A e B (fig. 2 rif 1,2) alle due antenne di uno dei 4 ricevitori collegati.
• Collegare le coppie di ingresso antenna A e B (fig.2 rif.4,5) dei ricevitori con le uscite A e B del ripartitore splitter
(fig.3) .
Nota: Per la miglior funzionalità del prodotto è consigliabile l’installazione in posizione riparata dall’umidità o
dall’acqua diretta. Questo set di amplificatori di antenna permette di migliorare il rapporto S/N in ricezione
aumentando nel contempo la distanza di trasmissione dei radiomicrofoni.
• Dopo aver collegato le antenne, collegare l’adattatore AC/DC al UHF Splitter (fig.2 rif.3) e alla presa di rete.
• Collegare l’ingresso di alimentazione dei ricevitori alle uscite 12Vdc (fig.2 rif.3)
• Accendere l’apparecchio, la spia di funzionamento si illumina ed il sistema è pronto all’uso.
Nota: Per tratte molto brevi 10/15 m può essere utilizzato un cavo coassiale 50Ω tipo RG58, mentre per tratte
superiori è consigliabile utilizzare il cavo RG213U o cavi con caratteristiche superiori.
