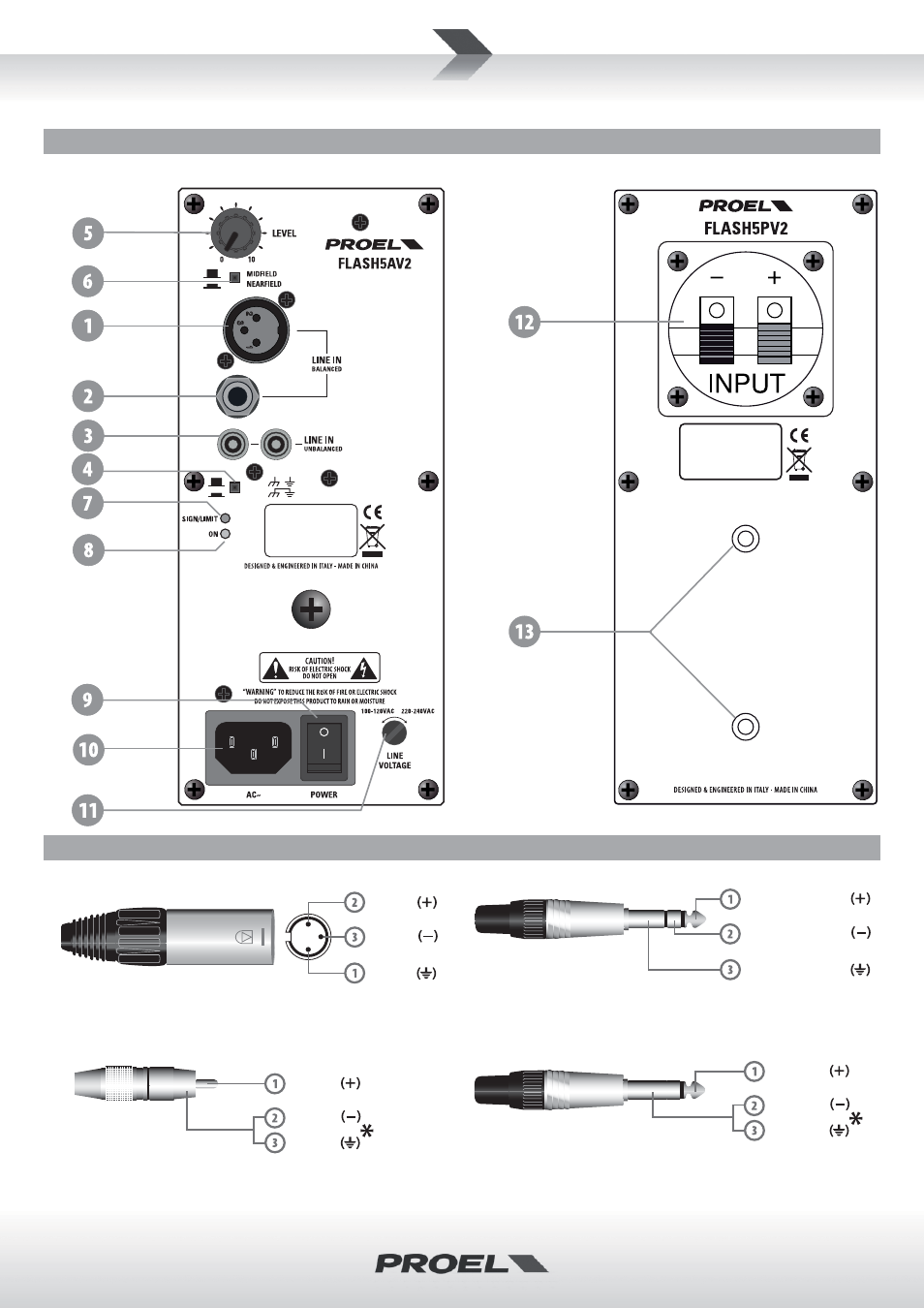

CONTROL PANEL (FIG.1/2) PANNELLO DI CONTROLLO (FIG.1/2)
INPUT (ingresso)
Jack (bilanciato) INPUT
Jack (balanced)
sleeve - ground
Ɵp - hot
ring - cold
INPUT (ingresso)
XLR bilanciato maschio INPUT
Balanced male XLR
ground
hot
cold
INPUT (ingresso)
Jack (sbilanciato) INPUT
Jack (unbalanced)
ground
Ɵp - hot
cold
INPUT
RCA (sbilanciato) INPUT
RCA (unbalanced)
ground
hot
cold
*nota: conneƩere insieme cold e ground per cavi da bilanciato a sbilanciato
*note: connect both cold and ground to make cable from balanced to unbalanced
FLASH5A CONNECTIONS (FIG.3) FLASH5A CONNESSIONI (FIG.3)
