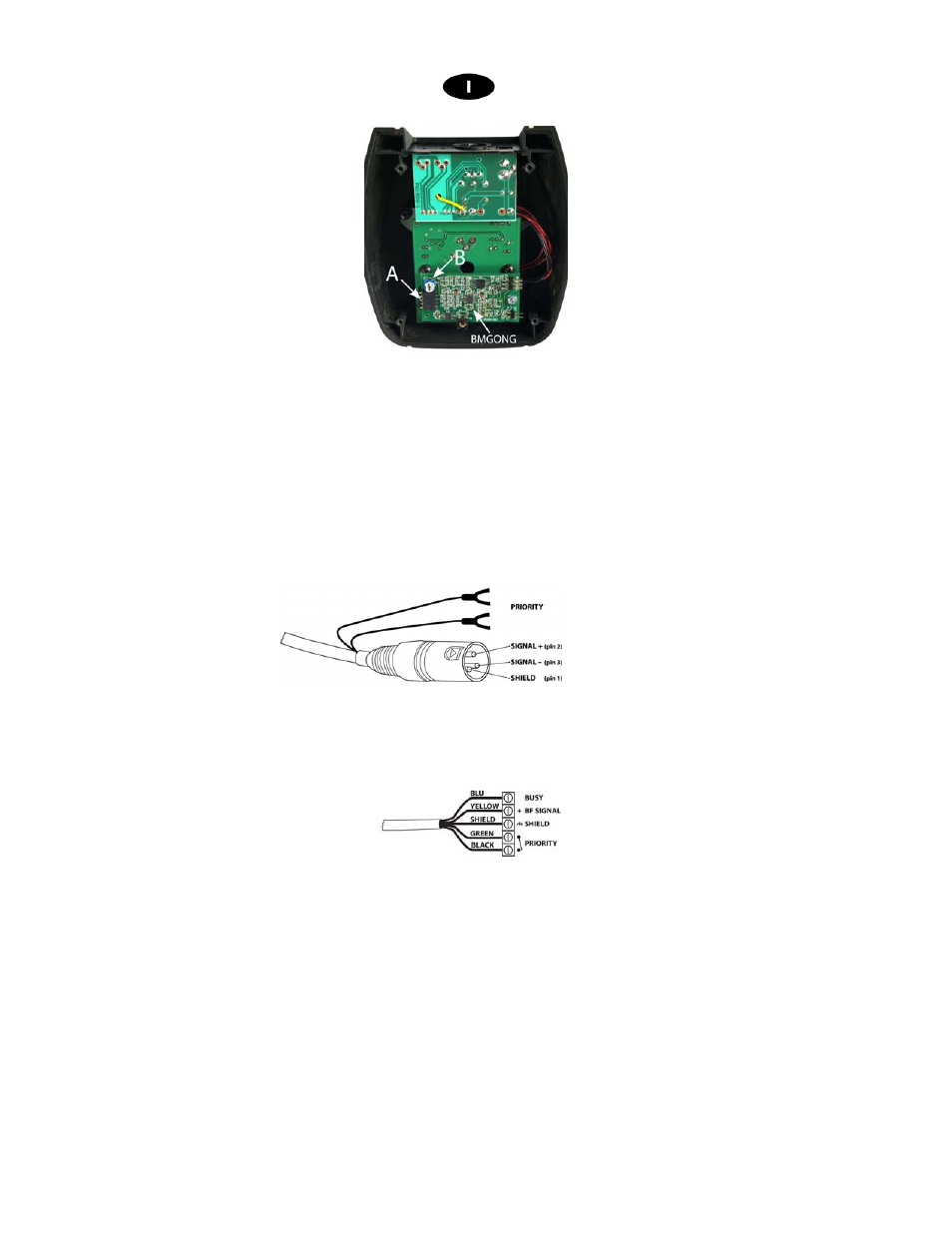

fig.1
Connessioni ed utilizzo
• BM100
Con riferimento alla fig.2 è possibile utilizzare la base collegandola ad un ingresso
microfonico bilanciato di un amplificatore anche provvisto di funzione priorità VOX
(duking), in questo caso i due cavetti terminati con capicorda possono non essere
utilizzati. Qualora sia disponibile sull’amplificatore un contatto di priorità per la funzione
voce/musica su morsettiera, si dovrà necessariamente collegare, a questa, i due
cavetti. All’attivazione del tasto frontale, il led spia si accende e si attivano
contemporaneamente la funzione di priorità (chiusura del contatto tramite i 2 terminali)
ed il segnale di preavviso (DIN DON opzionale) permettendo il successivo invio del
messaggio.
Nota: non è possibile collegare in parallelo più basi microfoniche.
fig.2
• BM100A
Facendo riferimento alla fig.3 collegare i 5 cavetti terminali della base, all’apposita
morsettiera dell’amplificatore di potenza.
Premendo il tasto frontale si attiva la funzione di priorità (chiusura del contatto priorità) e
si invia il tono DIN DON di preavviso (DIN DON opzionale) permettendo il successivo
invio del messaggio.
fig.3
