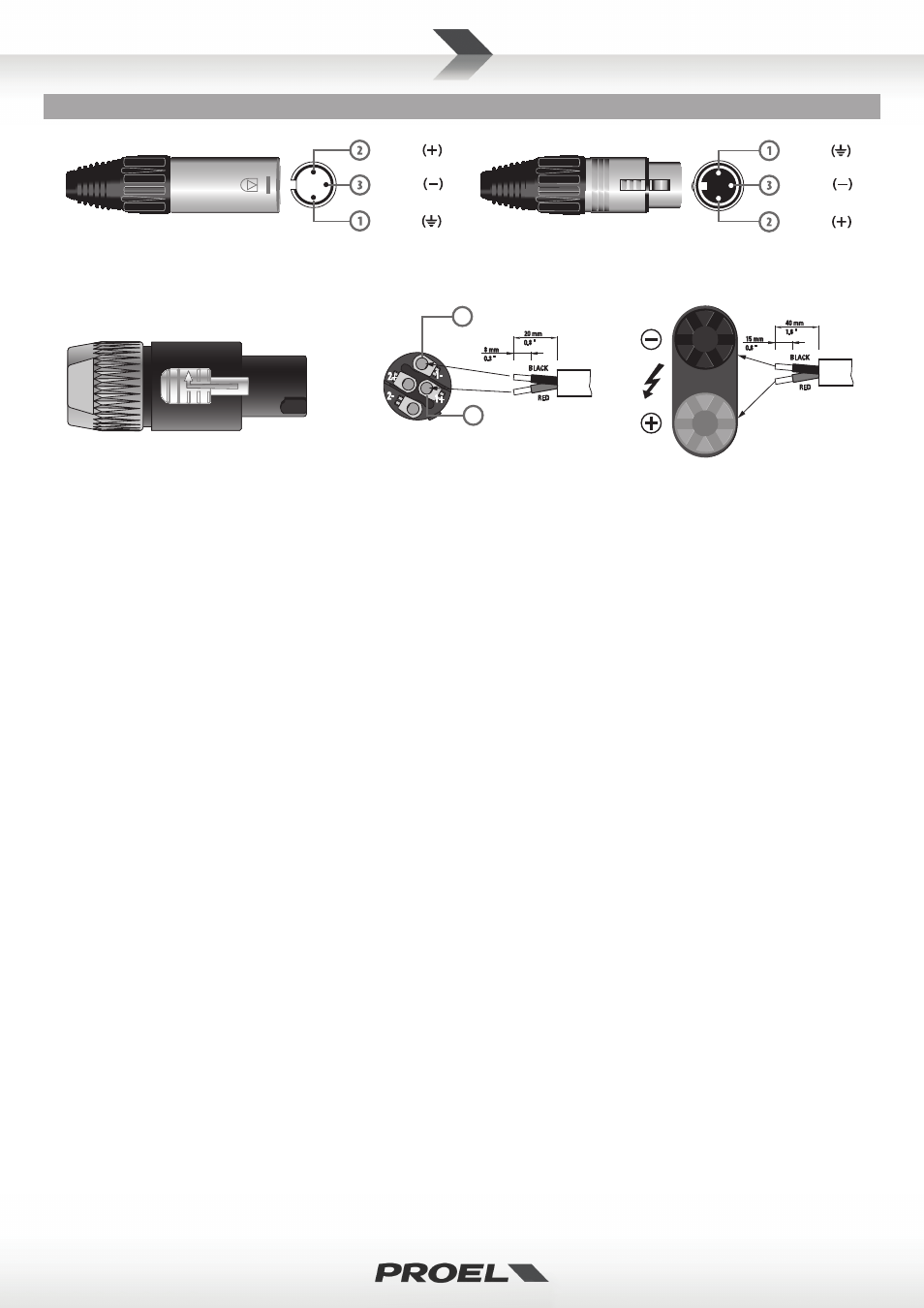

CONNECTIONS CONNESSIONI
INPUT (ingresso)
XLR bilanciato maschio INPUT
Balanced male XLR
POWER OUTPUT - uscite altoparlanti
Connettore per cavo tipo Speakon Neutrik NL4
PROEL code - NL4FX
Codice PROEL - NL4FX SPEAKER POWER OUTPUTS
uscite altoparlanti BINDING POST
BINDING POST speaker output
Neutrik NL4 Speakon Cable Connector
ground
hot
cold
2- 1+
2+ 1-
20 mm
0.8 "
8 mm
0.3 "
RED
BLACK
positive / red / rosso
n.c.
1+
negative / black / nero
1-
n.c.
40 mm
1.6 "
15 mm
0.6 "
RED
BLACK
LINK (rilancio ingresso)
XLR bilanciato femmina LINK
Balanced female XLR
ground
hot
cold
