28
Powermax30 AIR Manuale dell’operatore 808844
2 – Configurazione del generatore
Cavi di alimentazione CE
Le configurazioni CE vengono spedite senza spina sul cavo di alimentazione. Per lavorare a 230 V (CE), procurarsi
la spina corretta per la propria unità e area geografica e farla installare da un elettricista qualificato.

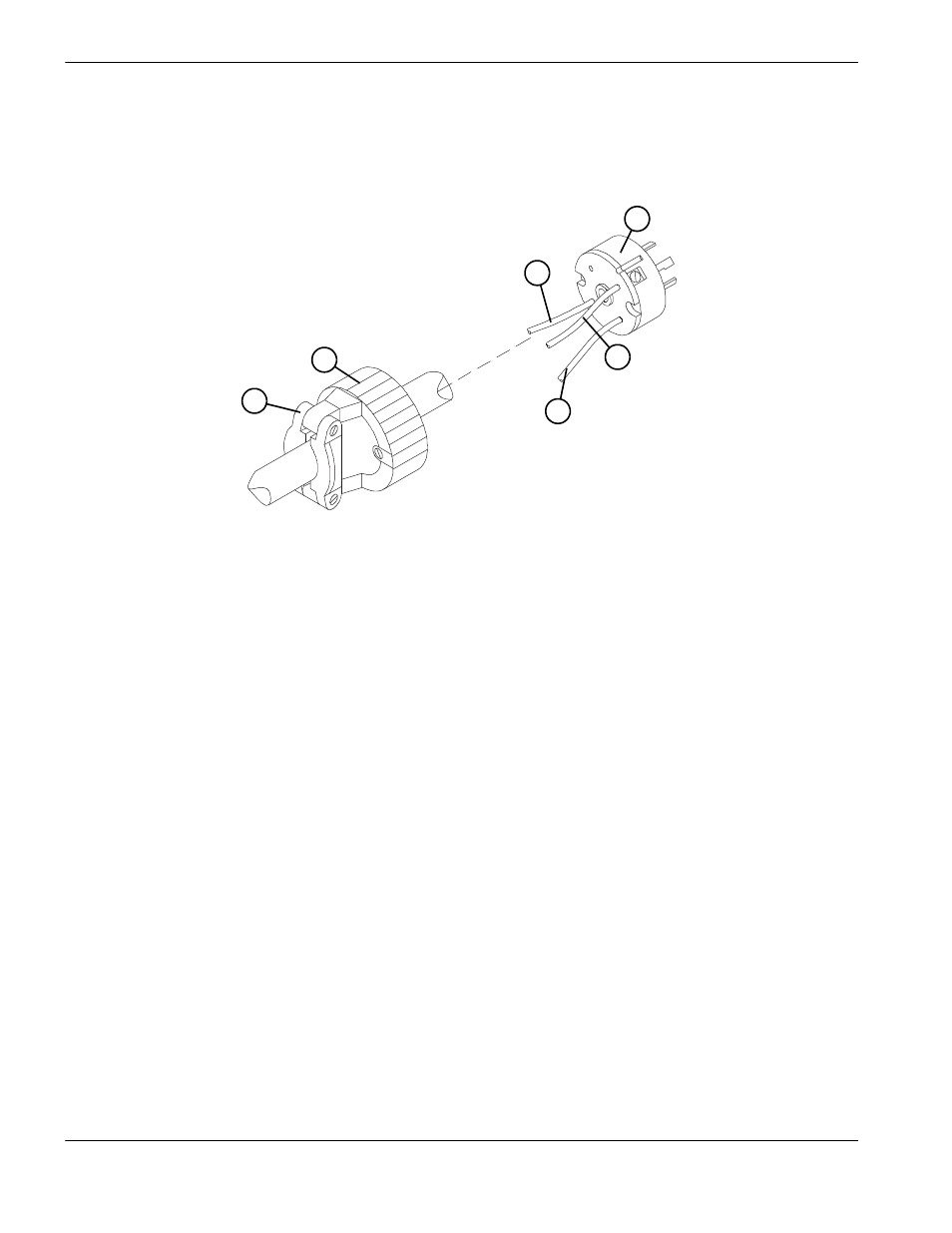

Installare la spina sul cavo di alimentazione
1. Tirare via l’isolamento del cavo per separare i fili 3, 5 e 6.
2. Rimuovere l’isolamento di ciascun filo per permettere un contatto corretto con i terminali del connettore.
3. Realizzare i collegamenti.
4. Rimontare l’involucro esterno e l’ancoraggio del cavo e stringere la vite dell’ancoraggio del cavo fino alla tensione
esatta. Non stringere eccessivamente.
1
2
3
4
5
6
1 Ancoraggio del cavo
2 Involucro esterno
3 Terminale per la linea 1 (marrone)
4 Spina 230 V (CE)
5 Terminale per la linea 2 (blu)
6 Terminale di terra (verde/giallo)
