AVVERTENZA
PERICOLO DI SCOSSA ELETTRICA: Spegnere sempre l’alimentazione e
scollegare il cavo o posizionare l’interruttore principale di linea su Off prima di
eseguire la manutenzione del sistema o di sostituire i consumabili. Negli Stati
Uniti, utilizzare una procedura di blocco di sicurezza fino a che il lavoro di
manutenzione o di riparazione è stato completato. Negli altri Paesi, seguire le
opportune procedure di sicurezza nazionali o locali.
V4
V9
R1
V2
V8
V7
V5
V6
V1
Valori di tensione
a) Tolleranza di +/- 10% salvo diversa specifica
b) Riferimento - al circuito comune, cavo 43, salvo diversa nota
V1 115 VCA
V2 200 VCA
V4 170 VCA
V5, V6, V7 18 VCA
V8 24 VCA
V9 265 VCC (tensione a circuito aperto)
V10 22.5 VCC durante l’arco pilota
V11 12 VCC
V12, V13 24 VCC
V14 265 VCC (tensione a circuito aperto)
Valori di resistenza
a) Tolleranza di +/- 10% salvo diversa
specifica
b) Spegnere (0) e scollegare il cavo di
alimentazione dalla presa prima di
controllare la resistenza.
R1 Tutti i valori di T1 sono inferiori
ad 1 Ohm
V11 V12
V14
V10
Power-Up
Delay Relay
Requires 40
PSI (2.8 bar)
to close S3
V13

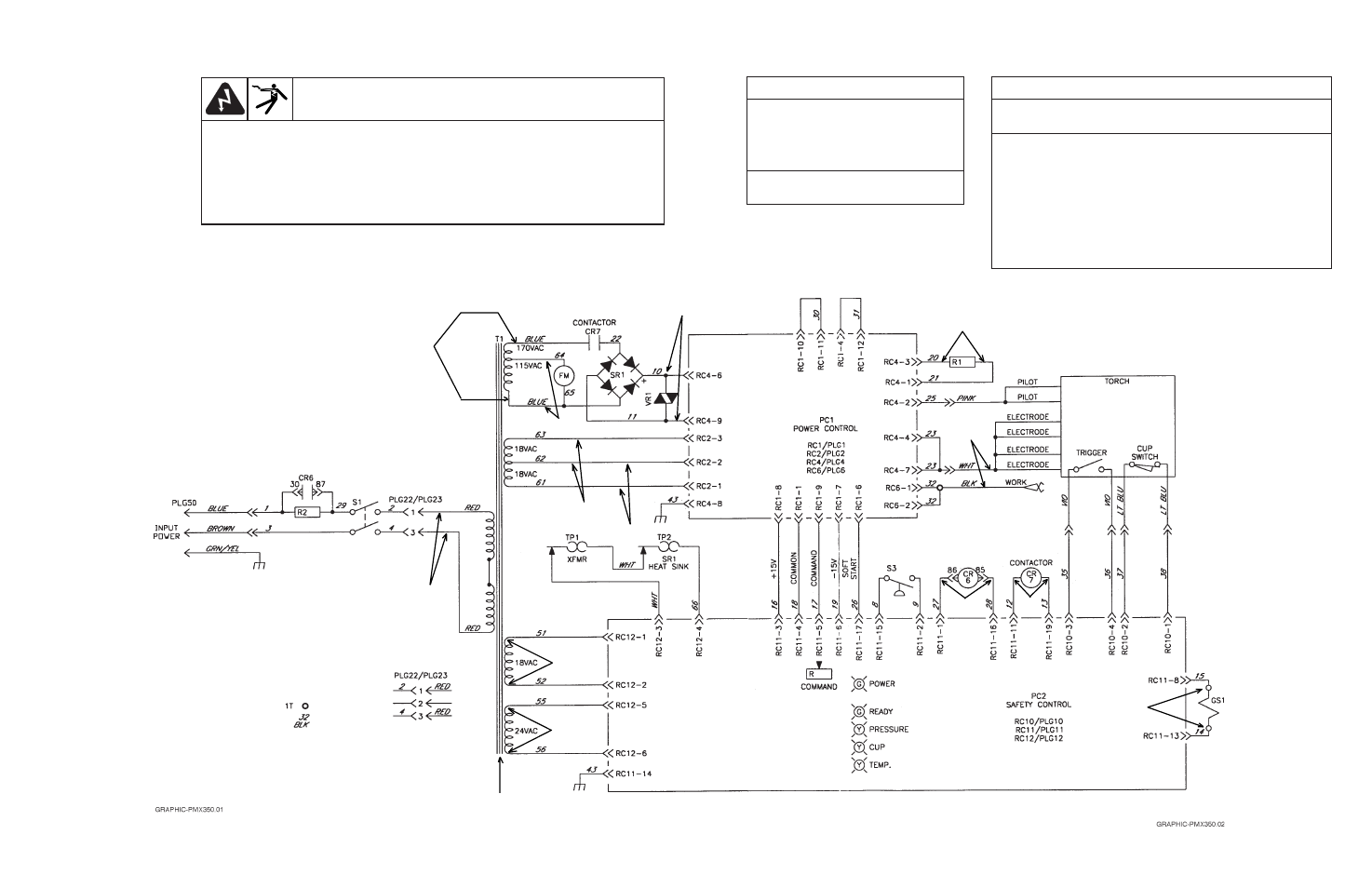

Schema elettrico, 200 V del Powermax350 pagina 5
